前言
隨著智能手機帶起的觸控風潮，各類型尺寸的觸控面板需求逐漸普及到人們的生活中，取代傳統的實體按鈕，如: POS 機、便利商店的 Kiosk 機臺、電子白板、百貨公司的廣告牌等，也帶動了相關技術的開發跟進展。
關于完整的觸控顯示系統，除了最前端的觸控面板之外，通常需要一顆微控制器讀取前端觸控傳感器 (Touch Sensor) 的原始資料，再將處理過的訊號提供給上位機 (負責人機接口畫面的控制與輸出)，完成屏幕畫面的切換。微控制器的效能對于整個觸控系統運作的順暢程度，影響重大。

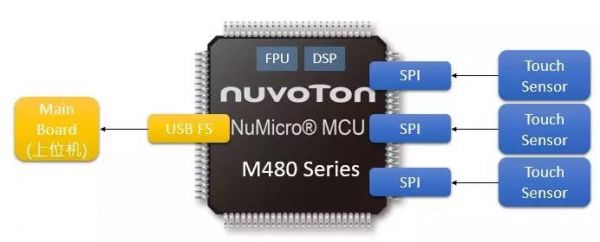

觸控系統參考架構圖
新唐 NuMicro M480 系列使用基于 Arm Cortex-M4F 核心，工作頻率可達 192 MHz，可以快速地運行用戶的觸控算法，并帶有浮點數運算單元 (FPU) 和數字訊號處理指令 (DSP)，有效提升數字濾波器的執行效率，并提供多組最高可達 96 MHz 的 SPI 接口，可用來連接前端觸控傳感器 (Touch Sensor)，并提供 2-bit 模式，可在一個頻率的時間內，同時對兩組觸控傳感器進行讀寫，并帶有 PDMA 接口，不需透過 CPU 對前端觸控傳感器交換電容變化信息，即可提高觸控的精準度及正確性。
透過新唐 NuMicro M480 系列 QSPI 接口 2-bit 模式，能在同一時間內對前端兩個不同的觸控傳感器 (Touch Sensor) 進行數據采集，減少因傳輸延遲造成感測數據不同步的問題，再透過新唐 NuMicro M480 系列高速的 CPU 以及內建的浮點數運算單元和數字訊號處理指令 (DSP) 運行觸控算法，便可達到高效能觸控面板控制。
