新唐NUC1262NE4AE單片機
新唐科技 NUC1262NE4AE 為 M23內核 32 位單片機，內建 LED 燈條控制接口 (LED Light Strip Interface, LLSI) 以及 USB2.0 全速裝置，使用內置48 MHz 高精度高速RC振蕩器，支持 USB 傳輸，無須外掛晶體(Crystal-less)。此系列基于 Arm Cortex-M23 內核，支持 Armv8-M 指令集架構并自帶除法器，工作頻率高達 72 MHz，內建高達 128 KB Flash 及高達 20 KB SRAM，運作在 2.5V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度范圍。
NUC1262NE4AE 內建高達 10 路 LED 燈條控制接口 (LED Light Strip Interface, LLSI)；提供高達 24 路 PWM，運行速度最高達72 MHz，可提供高精準度控制；內建多達 9 路 50 mA sink current，可驅動高亮度 LED。
NUC1262NE4AE 支持無須外掛晶振的 USB 2.0 全速裝置接口，可以 USB 指令進行燈光控制。此外，NUC1262 系列內建 2 KB SPROM (Security Protection ROM)，提供一個獨立的安全加密區域，以保護開發者的知識產權。NUC1262 系列可廣泛應用于工業控制、燈光控制、電競燈光控制、電競鍵盤/鼠標、家電相關應用。
NUC1262NE4AE 支持豐富的周邊接口，除了高達 10 路 LED 燈條控制接口 (LLSI) 與 24 路 16 位 PWM、支持高達 9 路 50 mA high sink current 腳位，與支持無需外掛晶振設計之 USB 2.0 全速裝置外，另有定時器、看門狗定時器、高達十組的 PDMA、兩組 UART、兩組 I2C、兩組 SPI/I2S。并包含 8 通道 12 位 800 kSPS 采樣率 ADC。且具備高抗干擾能力 7 kV ESD (HBM)/ 4.4 kV EFT。
封裝型式為 QFN48(7 mm x 7 mm)，同封裝型式的腳位兼容讓用戶能夠彈性地優化產品規格與效能。
新唐 NuMaker-NUC1262SE 評估板和 Nu-Link 除錯器為產品評估與開發的利器。并且支持第三方提供的 IDE，如 Keil MDK、IAR EWARM和帶 GNU GCC 編譯程序的 NuEclipse IDE。
NUC1262NE4AE目標應用領域 :
工業控制、燈光控制、鍵盤/鼠標、家電相關應用等。

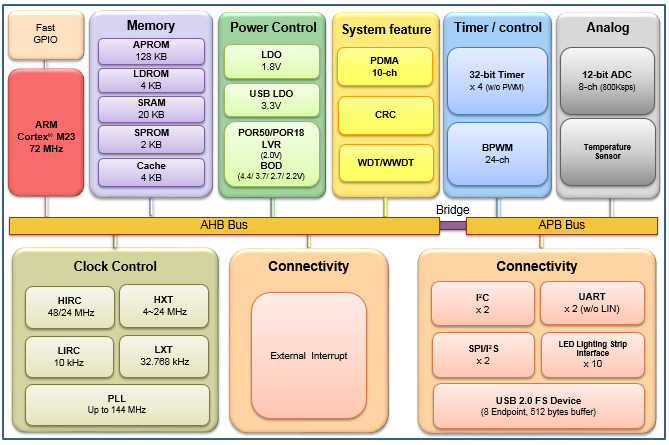

NUC1262NE4AE關鍵特性 :
| • | 內核 ( core ) | • | 脈波寬度調變 ( PWM ) | ||
| - | Arm Cortex®-M23 | - | 最高運行速度可達 72 MHz | ||
| - | 工作頻率可達 72 MHz | - | 內建 16 位 PWM 產生器，可輸出 24 路 PWM | ||
| - | 工作電壓: 2.5V 至 5.5V | - | PWM 輸出可以觸發 A/D 轉換 | ||
| - | 工作溫度: - 40 ℃ 至 105 ℃ | ||||
| • | 通訊接口 ( connectivity ) | ||||
| • | 內存 ( memory ) | - | 支持 USB 2.0 全速裝置 (無需外掛晶振設計) | ||
| - | 128 KB Flash | - | 兩組 UART | ||
| - | 內嵌 20 KB SRAM | - | 兩組 SPI [I2S]，擇一設置 | ||
| - | 獨立 4 KB ISP ROM | - | 兩組 I2C | ||
| - | 2 KB SPROM ( Security Protection ROM ) | ||||
| - | 支持程序更新方式： | • | 時鐘控制 ( clock control ) | ||
| 在線系統更新 ISP ( In-System Programming ) | - | 內部 48 MHz 高速震蕩器 ( HIRC48 ) | |||
| 在線電路更新 ICP ( In-Circuit Programming ) | - | 內部 10 KHz 低速晶振 | |||
| 在線應用程序更新 IAP ( In-Application Programming ) | - | 外部 4 to 24 MHz 高速晶振 | |||
| - | 外部 32.768 KHz 低速晶振 | ||||
| • | 模擬數字轉換器 ( ADC ) | ||||
| - | 12 位 8 通道 ADC | ||||
| - | 每秒轉換速率可達 800 kSPS | ||||
