新唐MINI57EDE(含參數與中文資料）
新唐 MINI57EDE 微控制器以Arm® Cortex®-M0為核心，其內建RC震蕩器，運行速度高達48 MHz。針對工業應用高精準控制需求，ADC內建兩組取樣保持電路 (Sample and Holds)可以同時量測兩路類比訊號，并內建一組8階可調整增益放大器(PGA)，可放大微小訊號，省去PCB板增加外部元件之成本。其16位高解析度PWM運行速度高達48 MHz，可以提供互補式輸出，帶死區控制，并且可以觸發ADC，特別適用于家電與無線充電的開關控制。除了擁有高效能PWM之外，Mini57系列還包含一組12位ADC，可提供多通道控制，并內建兩個類比比較器，作為電壓量測與比較使用，另SPROM提供一個獨立的安全加密執行區域，以保護開發者的智慧財產權。MINI57EDE 之優異特色使其特別適用無線充電、小家電、工業自動化控制以及IoT相關應用。
MINI57EDE 支持寬電壓工作范圍2.1V至 5.5V與-40℃至105℃工作溫度、高達29.5 KB Flash、4 KB SRAM以及 2.5 KB獨立Flash 作為線上系統更新ISP (In-System Programming)使用，并提供 TSSOP28 封裝。此外，Mini57系列支持7KV ESD (HBM)與4KV EFT高抗干擾能力，并且提供豐富周邊，包含硬體除法器、計時器、看門狗計時器、ADC、類比比較器、PGA等，其兩組USCI介面亦可以設定為UART、SPI或I2C介面。
MINI57EDE應用領域：
無線充電、家電、工業控制、馬達控制、IoT裝置應用等。

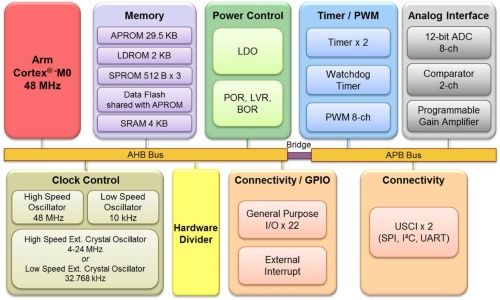

MINI57EDE關鍵特性：
- Arm® Cortex®-M0 核心，運行速度高達 48 MHz - 內嵌 32 位硬體除法器 - 工作電壓: 2.1V 至 5.5V - 工作溫度: -40℃ 至 105℃
- 29.5 KB 應用程式 Flash - 2.5 KB ISP ROM - 1.5 KB SPROM - 4 KB SRAM - 可編程數據儲存 (Data Flash) - 支持程序更新方式：
- 12 位 SAR ADC 與每秒轉換速率為 700 kSPS - 高達 8 路單端類比輸入通道 - 支持兩路取樣保持(Sample and Holds) - 支持 8 階PGA放大器 |
- 6 路PWM其速度可達 48 MHz - 2 路BPWM作為獨立控制通道或一對互補輸出 - 帶死區控制 - 支持觸發ADC 轉換功能 - 提供剎車保護
- 2 組USCI可以設置成UART或SPI或I2C
- 內部 48 MHz 高速震蕩器 - 內部 10 KHz 低速晶振 - 外部 4 至 24 MHz 高速晶振 - 外部 32.768 低速晶振
- TSSOP28 |
