MS51FB9AE工業級單片機 pin to pin管腳兼容STM8S003F3P6
MS51FB9AE 帶有 flash 的增強型 8 位 8051 內核微控制器（1 T 工作模式），工作頻率最高至 24 MHz，支持電壓工作范圍 2.4 V 至 5.5 V，工業級工作溫度: - 40 ℃ 至 105 ℃，并且包含 16 K 字節的 Flash 以及一個額外 1 K 字節片上輔助 RAM ( XRAM )，備有豐富的外設，如 18 個通用 I / O、定時器、看門狗定時器、2 組 UART、1 組 SPI、1 組 I2C、6*16-bit 路 PWM 及 8 路 12 位 ADC等。提供 TSSOP20 封裝。
目標應用:
家庭自動化、工業控制、物聯網裝置、電池管理、無線充電等。

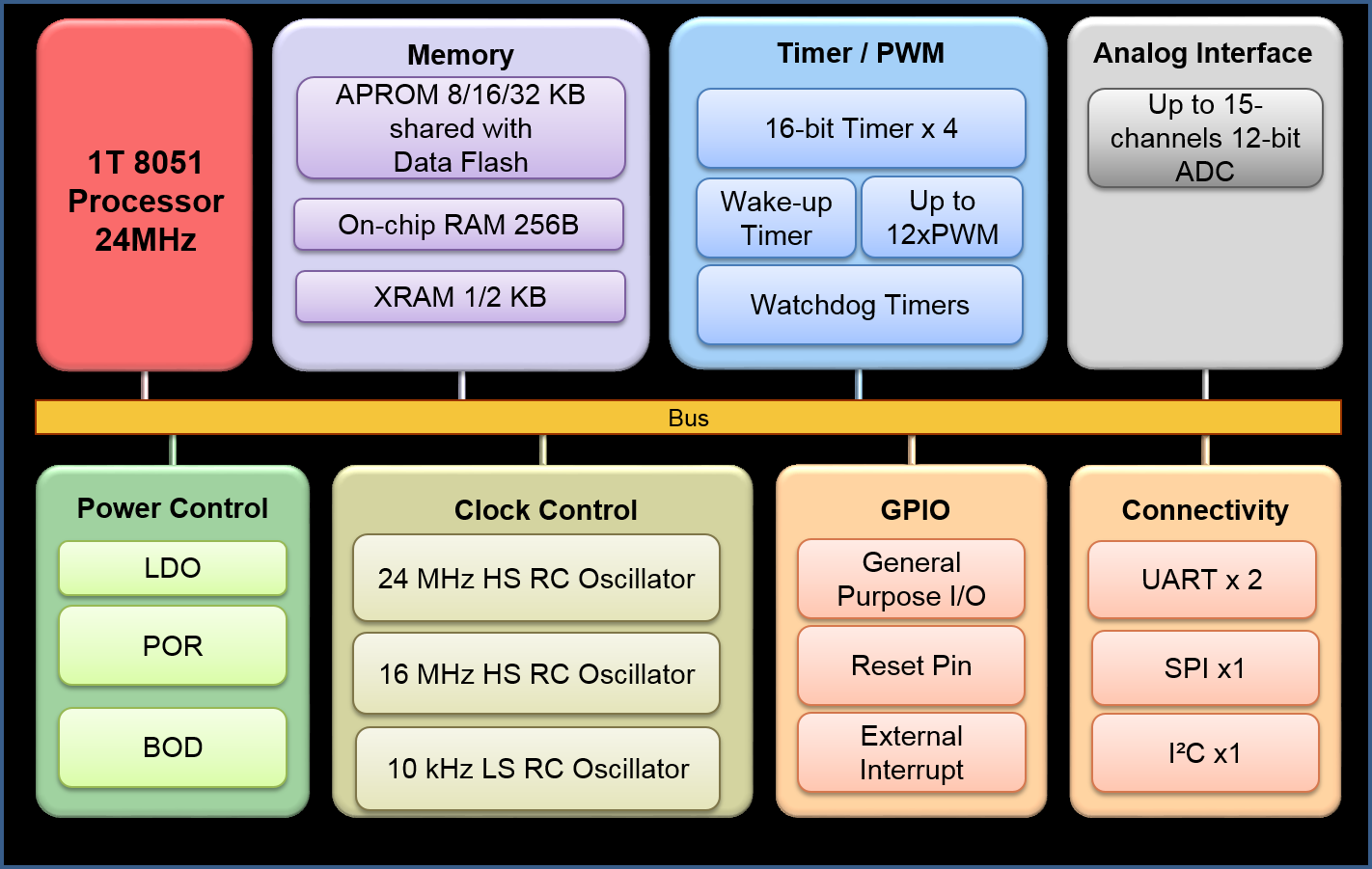

關鍵特性:
| • | 內核 ( Core ) | | | - | 1T 8051 微處理器 | | | - | 工作頻率可達 24 MHz | | | | | | • | 工作條件 | | | - | 寬電壓工作范圍 2.4 V 至 5.5 V | | | - | 寬工作頻率最高至 24 MHz | | | - | 工業級工作溫度 - 40 ℃ 至 + 105 ℃ | | | | | • | 內存 ( Memory ) | | | - | 16 KB 應用程序 | | | - | 內嵌 1 KB SRAM | | | - | 支持在線電路更新 ICP ( In-Circuit Programming ) | | | - | 支持在線系統更新 ISP ( In-System Programming ) | | | | | | • | 模數轉換器(ADC) | | | - | 提供 8 通道 | | | - | 12 位分辨率 | | | - | 可達 500 KSPS ( 每秒采樣率 ) | | | | | | | | | | | | | | | | | | | | | | |
| | • | 脈寬調制器 ( PWM ) | | | - | 內建 1 個 16 位 PWM 產生器，可輸出 6*16-bit 路 PWM | | | - | 捕捉 ADC 功能 | | | - | 可配置的死區時間 | | | | | | • | 電源監控 | | | - | 欠壓檢測 ( BOD ) 用于偵測系統供電低電壓，7 級電壓選擇，可配置中斷或復位響應 | | | - | 上電復位 ( POR ) | | | - | 低電壓復位 ( LVR ) | | | | | | • | 通訊接口(Connectivity) | | | - | 1 組 SPI | | | - | 1 組 I2C ( 可達 400 kbps ) | | | - | 2 組 UART | | | | | | • | 時鐘控制 ( Clock control ) | | | - | 24 MHz 高速內部振蕩器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件范圍 ± 2 % 精度等級 | | | - | 16 MHz 高速內部振蕩器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件范圍 ± 2 % 精度等級 | | | - | 10 kHz 低速內部振蕩器，出廠精度 ± 2 % 等級 | | | - | 支持外部時鐘輸入 | | | | | | • | 封裝 | | | - | TSSOP20 | | | |
|
