單機型工業縫紉機 – 采用新唐M480系列
單機型工業縫紉機 – 采用新唐M480系列
本篇文章主要介紹:
單機型工業縫紉機的系統框架
為何新唐M480系列適合使用于工業縫紉機
M480的在線數據
單機型工業縫紉機的系統框架
隨著電子產品智能化世代的到來，工業縫紉機的市場逐漸由過去純機械式轉成電子式，透過Cortex-M4或Cortex-M0等級的微控制器控制縫紉機上的直流無刷馬達與步徑馬達，達成系統的應用需求。
系統架構上主要可以分為兩個模塊：
HMI顯示模塊，低階產品采用段碼屏或單色LCD屏，高階產品采用彩色TFT LCD屏 (新唐M480系列及N9H系列產品皆可支持TFT LCD屏的HMI控制需求)。
電機控制模塊 (依不同應用需求采用一個到兩個微控制器)，微控制器的功能主要是使用PWM控制直流無刷馬達或步徑馬達的轉動，并透過ADC對馬達電流進行回授訊號取樣，以及ACMP (模擬比較器) 達成過電壓、過電流保護。在某些情況下，開發人員還會在馬達上外掛正交編碼器，微控制器端可透過QEI (Quadrature Encoder Interface) 接口接收正交編碼器提供的回授信息, 取得精準的馬達位置、轉速及轉向信息。

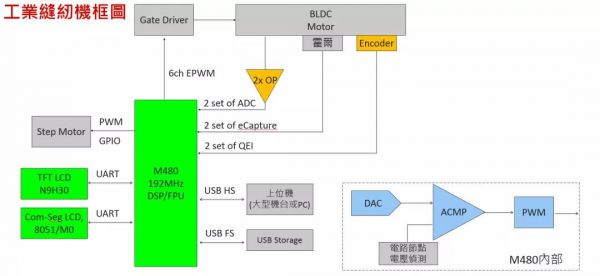

工業縫紉機的系統框圖
為何新唐M480系列適合應用于工業縫紉機
高達192 MHz Cortex-M4核心指令周期, 支持硬件DSP與FPU浮點運算單元
DSP library支持三角函數查表運算, 縮短運算時間
充足的內存空間支持系統設計之需求
512 KB Flash/ 160 KB SRAM版本 (內建三個運算放大器)
256 KB Flash/ 128 KB SRAM版本
支持兩組EPWM和兩組BPWM功能，總共可提供24路PWM輸出
EPWM: enhanced PWM, 每組EPWM內含6個counter, 每組EPWM共可提供6路PWM輸出
BPWM: basic PWM, 每組BPWM內含1個counter, 每組BPWM共可提供6路PWM輸出
支持12位, 5MSPS, ADC
512 KB Flash/ 160 KB SRAM版本: 提供一組ADC，最多達16路
256 KB Flash/ 128 KB SRAM版本: 提供一組ADC，最多達24路
支援兩路USB OTG(高速和全速), 皆內建on-chip USB phy, 可用于外接上位機(PC)或USB儲存裝置存取縫紉圖樣
支持兩路SD card儲存裝置 (up to 2x 32GB)
最多達11路UART (6x LPUART + 3x ISO7816 UART + 2x USCI UART)
提供兩組QEI(Quadrature Encoder Interface)接收正交編碼器的回授訊號
提供兩組ACMP(模擬比較器)用于過電壓過電流保護
提供EBI接口, 可外掛SRAM(up to 3x 1MB), 或用來支援i80 LCD屏
M480的在線數據
NuMicro Family M480 Series Webpage
https://www.nuvoton.com/products/microcontrollers/arm-cortex-m4-mcus/
NuMicro Family M480 Series Technical Reference Manual
https://www.nuvoton.com/export/resource-files/TRM_M480_Series_EN_Rev2.02.pdf
NuMicro Family M480 Series Datasheet
https://www.nuvoton.com/export/resource-files/DS_M480_Series_EN_Rev2.02.pdf
編輯：zzy 最后修改時間：2022-01-05
