健康家電解決方案
新唐空氣凈化器參考方案
采用最新ML51系列微控制器
方案特色

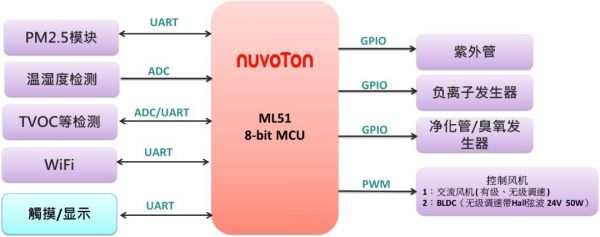

ML51 系列微控制器作為空氣凈化器的主控芯片，其主頻高達 24 MHz，數據處理速度快，能實時采樣數據并精確計算出粉塵濃度，內建高達 8 通道的 12 位高精度 ADC 量測外界溫濕度、TVOC(苯)等信息，并含有硬件 DMA 可將采樣數據搬運至 RAM 的功能，將收集的 PM 2.5 值、溫度值和濕度值實時顯示于液晶屏。當檢測到空氣質量異常，可透過 PWM 自動調節風機風速。PM 2.5 內容以及溫濕度資料協議可以透過 UART 鏈接 Wi-Fi 模塊發送到云端服務器，手機 App 可以實時監控環境的空氣質量，此外 ML51 系列的超低功耗特性，休眠模式 < 0.8 uA 的功耗能延伸至可攜式的空氣凈化器產品，如車載凈化器、電子口罩等。
微控制器介紹
ML51 系列提供高達十多種型號，并與 32-bit M031 系列管腳兼容，為客戶未來產品升級帶來便利性。ML51 提供 1.8V ~ 5.5V 的寬工作電壓，并具備 12-bit 高精度 ADC、高達三路 UART、高抗干擾能力等優點。
微控制器型號推薦
基本款：8bit 👉 ML51（狀態LED指示, 外接串口屏）
中高端：M0 👉 M031系列、NUC029系列（OLED小屏顯示）
高端：MPU 👉 N9H系列（TFT顯示，支持emWin）
