航順芯片HK32F103C8T6應用于科爵電子雙路智能充電插座

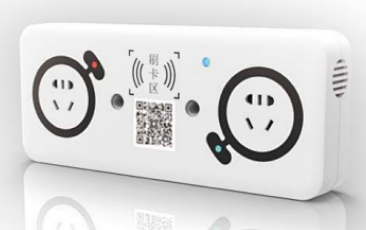

科爵電子KJ-C02雙路智能充電插座實物圖
多功能：防雨防潮、IP54整機防護等級。
品質高：1萬次插拔測試、權威機構檢測認證。
顏值高：自助外觀設計、獨家專利。
個性化：語音提示操作、故障檢測。
產品型號：KJ-C02。
外觀顏色：白色。
主要材質：ABS+阻燃。
防護等級：IP54。
工作電壓：220V/50HZ。
額定功率：2500W。
外觀尺寸：235*104*40。
工作環境溫度：-20℃ -- 70℃。
網絡類型：4G網絡/全網通。
支付方式：掃碼/刷卡。
充電輸出：支持兩路交流輸出，可同時兩臺充電；也支持直流輸出，為電動車直接充電。

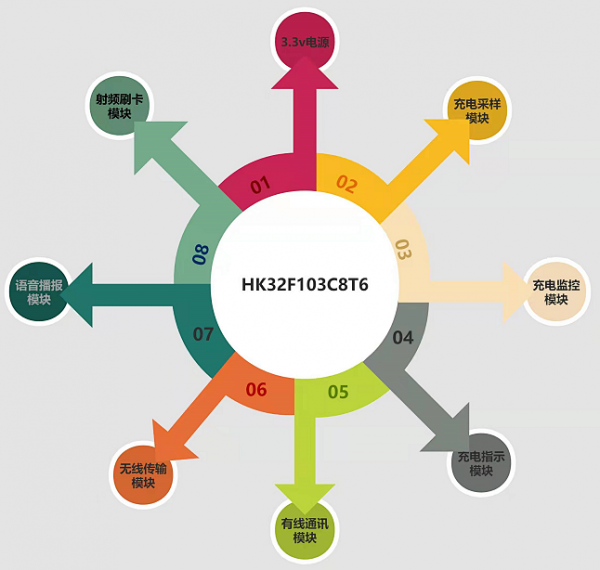

產品框圖

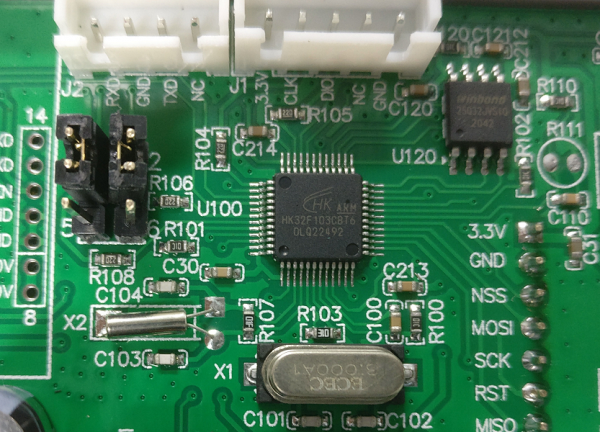

產品核心板實物圖（部分）
該系列智能充電設備采用航順HK32F103C8T6作為主控芯片，通過該芯片的12位ADC實時監控電路的電壓、電流，從而實現過壓過流過溫等保護；通過該芯片的高精度定時器實現精準定時充電、斷電功能；通過該芯片靈活可控的IAP+UART功能結合無線通信模塊實現智能遠程OTA升級；通過該芯片的SPI與射頻刷卡模塊通信，實現智能充電刷卡支付功能；以及通過該芯片的CAN控制器實現局域網內部通信等，從而打造出安全可靠、方便易用的物聯網能源服務平臺。
⚫ 工作電壓范圍
◼ 雙電源域：主電源 VDD 2.0V ~ 5.5V、備份電池電源 VBAT 1.8V ~ 5.5V
◼ 當主電源掉電時，RTC 模塊可繼續工作在 VBAT 電源下工作
◼ 當主電源掉電時，VBAT 電源下提供 20Byte 容量的備份寄存器
⚫ 典型工作電流
◼ 動態功耗:175uA/MHz
◼ Stop 待機功耗:10uA@3.3V
◼ Standby 待機功耗:1.6uA@3.3V
◼ VBAT RTC 功耗：2.3uA@3.3V
⚫ 工作溫度范圍：-40oC ~ 105oC
⚫ 時鐘
◼ 外部 HSE：支持 4~16MHz 晶振，典型 8MHz 晶振
◼ 外部 LSE：32.768KHz 晶振
◼ 芯片上的 HSI 時鐘：8MHz
◼ 芯片上的 LSI 時鐘：40KHz
◼ PLL 時鐘
⚫ 復位
◼ 外部管腳復位
◼ 電源上電復位
◼ 軟件復位
◼ 看門狗（IWDT 和 WWDT）計時器復位
◼ 低功耗模式復位
⚫ 低電壓檢測（PVD）
◼ 8 級檢測電壓門限可調
◼ 上升沿和下降沿可配置
⚫ ARM Cortex-M3 Core
◼ 最高時鐘頻率：96 MHz
◼ 24 位 System Tick 計時器
◼ 支持 CPU Event 信號輸入至 MCU 引腳，實現與板級其它 SOC CPU 的聯動
⚫ 存儲器
◼ 64 或者 128 KByte 的 Flash 存儲器。CPU 主頻不高于 26.5MHz 時，支持0等待總線周期，具有代碼安全保護功能，可分別設置讀保護和寫保護
◼ 20 KByte SRAM
⚫ 兩個 12 位 SAR ADC 轉換器
◼ 16 個模擬信號輸入通道
◼ 最高轉換器頻率：1Mbps
◼ 支持自動連續轉換、掃描轉換
◼ 兩個 ADC 單元可級聯實現主/從并行轉換和交織轉換模式
⚫ 溫度傳感器
◼ 模擬輸出內部連接到 A/D 轉換器獨立通道
⚫ 調試接口
◼ SW-DP 兩線調試端口
◼ JTAG 五線調試端口
◼ ARM DWT、FPB、ITM、TPIU 調試追蹤模塊
⚫ 通用串行通訊接口
◼ 三個 USART（支持 ISO-7816 智能卡協議）
◼ 兩個高速 SPI
◼ 兩個 I2C
◼ 一個 USB2.0 Full Speed 設備接口
◼ 一個 CAN 2.0A/B 總線接口控制器
⚫ 計時器
◼ 16 比特的 PWM 計時器（高性能計時器的通道 1~3 支持死區互補輸出）
◼ 16 比特的 PPG 計時器
◼ 16 比特的 IC（輸入捕獲）計時器
◼ 16 比特的正交輸入信號編碼計時器
◼ 可產生 ADC 觸發事件
◼ 可與其它高性能計時器或通用計時器級聯實現主/從計時模式
⚫ 通用輸入輸出 IO
◼ 64 引腳產品有 51 個 GPIO 引腳，48 引腳產品有 37 個 GPIO 引腳
◼ 所有 GPIO 引腳可配置為外部中斷輸入
◼ 提供最高 20mA 驅動電流
⚫ 多通道的 DMA 控制器，支持 Timers、ADC、SPIs、I2Cs、USARTs 等多種外設觸發
⚫ CRC 計算模塊，檢查存儲器中數據的完整性
⚫ RTC 時鐘計數器，配合軟件記錄年月日時分秒
⚫ 可靠性
◼ 通過 HBM2000V/CDM500V/MM200V/LU 等級測試
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《航順芯片HK32F103CBT6應用于韓國知名CUCKOO多功能壓力電飯煲》，也是目前我們主推的非常成熟的解決方案！
