M261SIAAE：新唐32位低功耗IoT物聯網芯片
新唐科技 NuMicro® M261SIAAE 是新一代 32 位低功耗微控制器產品，基于 Arm® Cortex®-M23 內核，支持 Armv8-M 指令集架構。其工作頻率達 64 MHz，內嵌可支持無線更新固件技術 ( OTA ) 的雙區塊 ( dual bank ) 512KB Flash, 96KB SRAM，可運作于 1.8 ~ 3.6 V 工作電壓和 - 40 ~ + 105 ℃ 溫度范圍。
低功耗和高安全性是物聯網（IoT）應用的兩大主要需求。NuMicro® M261SIAAE 提供多種低功耗操作模式以滿足多樣的運作場景，諸如掉電模式（PD）、快速喚醒掉電模式（FWPD）、低漏電掉電模式（LLPD）、超低漏電掉電模式（ULLPD）、待機掉電模式（SPD）和深度掉電模式（DPD）。 NuMicro® M261SIAAE 亦整合了具有獨立的 RTC 電源 VBAT 引腳以實現主電源關閉而單獨供電 VBAT 的低功耗操作模式。NuMicro® M261SIAAE 的耗電流，正常運行模式下約為 97 μA / MHz（LDO 模式）和 45 μA / MHz（DC-DC 模式），待機掉電模式下約為 2.8 μA，深度掉電模式下的耗電流則小于 2 μA。NuMicro® M261KIAAE 因其低功耗、寬工作電壓和待機模式下快速喚醒等特征，使其特別適合于電池供電的物聯網應用。
NuMicro® M261SIAAE 透過在微控制器中創建可信任的執行系統，進而為系統開發人員提供安全開機的功能。安全開機是一連串透過驗證每一個軟件身份及其完整性的流程。安全開機可以確保裝置完全依照原始開發者所信任的軟件所啟動。當微控制器開機時，韌體會去檢查開機程序代碼的數字簽名，若數字簽名是正確的，則進入正常啟動程序，由操作系統接續后續流程。反之，則系統會停止運行。
NuMicro® M261SIAAE 內建 4 個區域可編程的 eXecute-Only-Memory ( XOM ) 以保護關鍵程序代碼。其 AES 256 / 192 / 128 硬件加速器和隨機數生成器 ( True Random Number Generator，TRNG ) 可用來實現數據加密功能。1 個 Tamper 引腳則用來避免黑客的惡意破壞。佐以 96 位芯片唯一序號 ( Unique Identification, UID ) 及 128 位唯一客戶序號 ( Unique Customer Identification, UCID ) 的采用，可以大幅提升產品的安全性。
NuMicro® M261SIAAE 整合可變電壓接口 ( Voltage Adjustable Interface，VAI )，可支持 6 個腳位，能夠提供 1.8 ~ 3.6 V 的第二組通訊接口電壓，與周邊組件相連接時無需添加電壓準位轉換器。
NuMicro® M261SIAAE 整合了一組符合 SD 2.0 儲存卡標準規范的 SDHC 接口。其傳輸速率在 3.3 V 和 50 MHz 操作環境下可達 200 Mbps，并內建 Scatter-Gather 功能的 DMA 以加速在系統內存與 SD / SDHC / SDIO 儲存卡之間的數據傳輸速率。

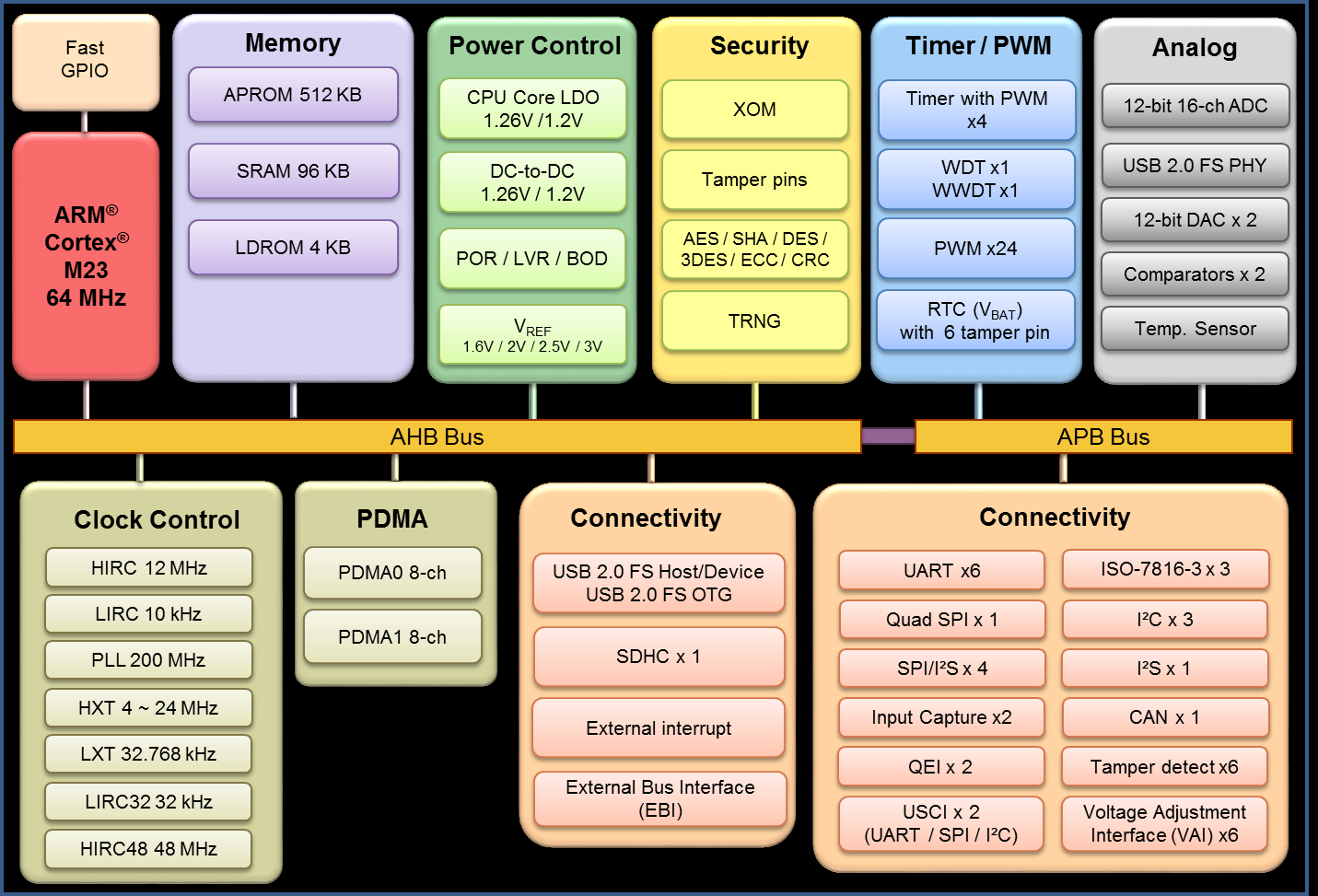

NuMicro® M261SIAAE 支持豐富的周邊接口，如看門狗定時器、RTC、PDMA、EBI ( 外擴接口 )、LPUART、USCI ( 通用串行接口 )、QSPI、SPI/I2S、I2C、ISO-7816-3、GPIOs 和 24 通道 PWM，可輕松連接更多的擴展模塊與實現燈光控制功能。另 NuMicro® M261SIAAE 亦整合高性能模擬周邊電路，包含 16 通道 12 位 3.76 MSPS 采樣率 ADC、12 位 1 MSPS采樣率 DAC、模擬比較器 ( ACMP )、溫度檢測傳感器、低電壓重設 ( LVR ) 和欠壓檢測 ( BOD )，可提升產品性能、降低外部周邊組件的采用并縮小終端產品尺寸。
NuMicro® M261SIAAE 封裝型式為 LQFP64 ( 7 mm x 7 mm )。同封裝型式的腳位兼容讓用戶能夠彈性地優化產品規格與效能。
新唐 M261 / M262 / M263 NuMaker-PFM 評估板 ( NK-M263KI ) 和 Nu-Link 除錯器為產品評估與開發的利器。并且支持第三方提供的 IDE，如 Keil MDK、IAR EWARM 和帶 GNU GCC 編譯程序的 NuEclipse IDE。
目標應用:
- 智能家居 / 智能家電 / 智能門鎖
- 工業控制 / 工業自動化
- 智能城市 / 安全報警系統
- 低功耗物聯網裝置 / 無線感測節點裝置 / 通訊模塊
- 電子支付
- 手持式無線資料收集器
- 手持式醫療量測裝置
關鍵特性:
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
