簡介
基于航順HK32F030R8制作的的低成本串行Flash燒錄器，可以用來燒錄常見的8腳SOP-208封裝的串行Flash，也可對Flash進行功能測試。采用核心板+擴展板分離式設計，一方面方便后續更換治具來適配不同封裝的FLASH，另一方面也可以把核心板單獨作為一個開發板使用。

特性
核心板+擴展板設計，方便靈活。
核心板資源
USB轉UART電路，TYPE-C物理接口
USB接口供電帶有500mA過流保護
引出全部GPIO
特殊設計的GPIO布局使其可以很好的兼容市面上大部分小型LCD/OLED模塊
一個128Mbit（16MByte）SPI-Flash，可用于存儲固件、字庫等數據
一個Micro-SD卡槽
兩個RGB燈：一個供用戶使用，另一個為電源/通訊指示
4個輕觸開關，包含一個復位按鍵、一個啟動選擇開關（BOOT0），兩個用戶按鍵（其中KEY_UP具有休眠喚醒功能）
標準四線SWD調試接口

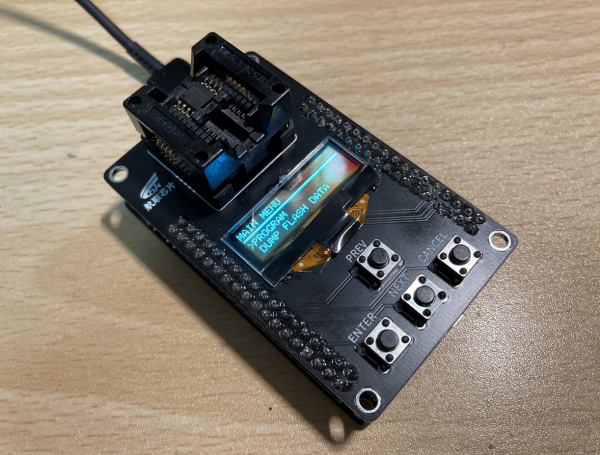

擴展板資源
用于SOP8-208MIL封裝的小型燒錄座（可自行替換為SOP8-150Mil的燒錄座）
一個128x36像素的OLED顯示屏
4個導航按鍵
功能
全離線操作，無需上位機
自動識別Flash型號
方便簡單且直觀的操作邏輯，沒有上手難度
Flash編程
支持從SD卡編程
支持任意格式文件的燒錄（而不只是bin文件）
自持從板載Flash進行編程
自動對目標Flash進行擦除、編程和校驗
數據轉儲功能
將目標Flash中的數據轉儲至板載Flash中，用于對其他Flash的編程
此功能可用于復制Flash中的數據

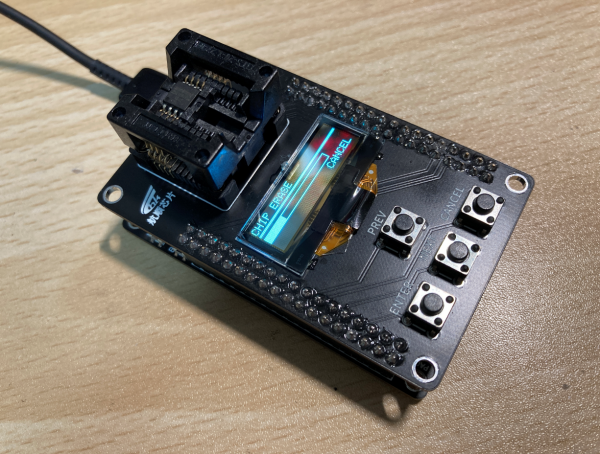

全片擦除功能
空片檢查功能
兼容性
目前提供對以下型號Flash的兼容（粗體為已經測試）：

W25Q40
W25Q16
W25Q32
W25Q64
W25Q128
W25X80
M25P32
M25P80
M25P40
EN25Q32
GD25Q64
GD25Q16
S25FL216K
S25FL032P
A25L080
注意事項
因為采用了核心板和擴展板分離式的設計，而立創EDA暫時不支持單項目多工程。所以項目原理圖和PCB都是從獨立的項目拷貝而來，這會導致存在元件編號沖突的情況，忽略即可。

制作資源

提供固件，請到附件中下載。通過DAP Link或者串口燒錄即可。代碼在FlashProgrammer.zip中，推薦使用GCC環境進行編譯。

底板
