航順芯片HK32F030K6T6應用于SKG眼部按摩儀
隨著日常工作和生活中避免不了的接觸到電子產品，熬夜、加班、長時間看手機、電腦等不良用眼行為使得越來越多的人感覺到眼睛的疲憊和不適，這使得可緩解視疲勞的眼部按摩儀越來越受到大家的歡迎。眼部按摩儀是結合了現代眼科理論和中醫美容學原理的護眼美眼專用儀。眼睛按摩儀根據眼部的高低輪廓與不同的穴位分布精心設計而成，可有效緩解視疲勞，預防近視、弱視，也可以疏通經絡、調和氣血、改善眼部血液微循環，從而達到促進新陳代謝、緩解眼睛疲勞，恢復睫狀肌彈性的效果。
眼部按摩儀PCB圖

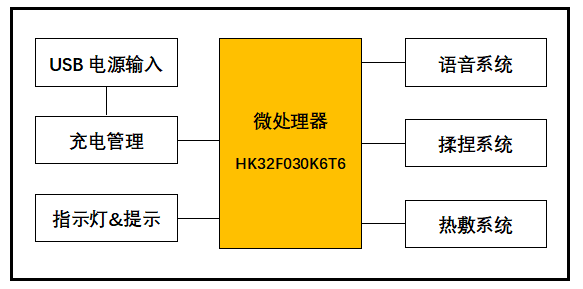

眼部按摩儀系統框圖
➣CPU
●ARM Cortex-M0內核
●最高時鐘頻率：72MHz
●24位System Tick定時器
●支持CPU Event信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
➣工作電壓范圍
●單電源域：主電源VDD為2.0 V ~ 5.5V
➣工作溫度范圍：-40℃ ~ +105℃
➣VDD典型工作電流
●運行(Run)模式：13.23 mA/72MHz@3.3V
●睡眠(Sleep)模式：5.44 mA@3.3V
●停機(Stop)模式：LDO低功耗10 μA@3.3V
➣存儲器
●最高64 Kbyte的Flash存儲器
●CPU主頻不高于24 MHz時，支持零等待總線周期
●具有代碼安全保護功能，可分別設置讀保護和寫保護
●支持存儲于Flash的指令和數據加密，以防止Flash內容被物理攻擊
●10 Kbyte SRAM（不支持硬件校驗功能）
➣時鐘
●外部HSE：4~16MHz，典型頻率為8MHz
●外部LSE：32.768kHz
●片內HSI：8 MHz/14MHz/56MHz
●片內LSI：40kHz
●PLL時鐘
●芯片管腳輸入時鐘
➣DMA
●5個通道的DMA控制器
●支持Timer、ADC、SPI、I2C、USART等多種外設觸發
➣安全加密: CRC計算單元
➣數據通信接口
●2個USART：支持主同步 SPI和調制解調器控制，具有 ISO7816接口、LIN、IrDA能力、自動波特率檢測和喚醒特性
●2個高速SPI：支持4至16個可編程比特幀和復用的I2S接口
●2個I2C：支持極速模式（1 Mbit/s）、SMBus和PMBus，可從停機模式喚醒
➣定時器
●1個高級控制定時器（TIM1）
●5個通用定時器（TIM3/TIM14/TIM15/TIM16/TIM17）
●1個基本定時器（TIM6）
➣日歷 RTC，具有鬧鐘功能，可從停機 /待機模式周期喚醒
➣片內模擬電路
●1個12位的ADC：16個外部模擬信號輸入通道，支持最高1MSPS采樣頻率的自動連續轉換和掃描轉換
●1個溫度傳感器：模擬輸出在內部連接到A/D轉換器獨立通道
➣定點數除法/開方運算單元
●支持32位定點數除法，可同時獲得商和余數
●支持32位定點數高精度開方
➣可靠性
●通過HBM2000V/CDM500V/MM200V/LU等級測試
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了航順芯片HK32F030K6T6在額溫槍及眼部按摩儀解決方案，這也是目前我們主推的非常成熟的解決方案哦！
