航順芯片HK32F103C8T6應用于全彩小夜燈
無線多功能rgb閃爍+802314A藍牙/藍牙m(xù)esh
WiFi/以太網
簡介：HK32F103C8T6+涂鴉WR3 WIFI模組的MCU方案全彩小夜燈，可聯網使用手機APP控制，可輕拍換顏色
開源協議: GPL 3.0
描述
功能
1.涂鴉WR3 WIFI模組，MCU方案通用固件，可APP控制 2.主控HK32F103C8T6（手上剛好有拆機芯片），USB供電 3.預留ISP-TFT顯示屏，目前僅用于程序調試，未實現其他功能 4.SK6812 RGBW全彩燈，內部集成IC，單總線控制實現RGB調色及暖光燈控制 5.集成SW520D高靈敏震動開關，用于實現拍打小夜燈換顏色的功能 6.用戶按鍵、LED各一個，按鍵按下配網，同時LED快閃，配網成功LED熄滅，成功聯網LED常亮

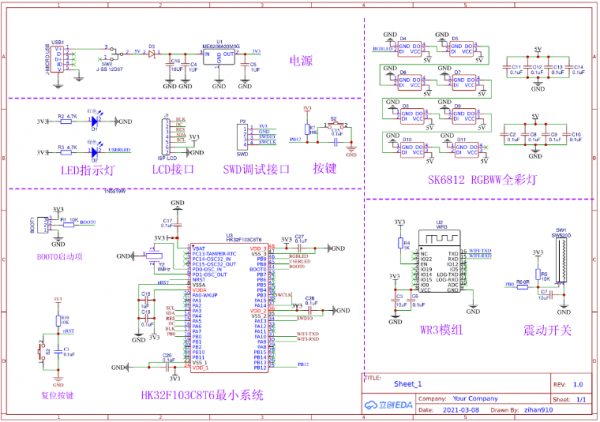

設計原理圖

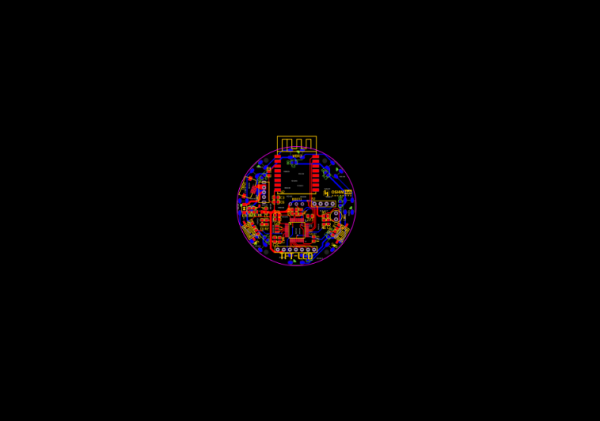

pcb
