航順芯片HK32F103VET6應用于南瑞微機繼電保護器方案
微機繼電保護的硬件是一臺微型計算機，由硬件、軟件組成，各種復雜的功能是由相應的程序來實現。用簡單的操作就可以檢驗微機的硬件是否完好。同時，微機繼電保護裝置具有自診斷功能，對硬件各部分和存放在EPROM中的程序不斷進行自動檢測，一發現異常就會報警。通常只要接通電源后沒報警，就可確認裝置是完好的，從而大大減輕運行維護的工作量。
計算機在程序指揮下，有綜合分析和判斷能力，而微機繼電保護裝置可以實現常規保護很難辦到的自動糾錯，自動識別和排除干擾，防止由于干擾而造成誤動作。另外，微機繼電保護裝置有自診斷能力，能夠自動檢測出計算機本身硬件的異常部分，配合多重化可以有效地防止拒動，因此可靠性很高。
使用微型計算機可以在系統發生故障后提供多種信息。如保護各個部分的動作順序和動作記錄，故障類型和相別及故障前后電壓和電流的波形記錄等，還可以提供故障點到保護安裝處的距離。這樣有助于運行部門對事故的分析處理。
由于微機繼電保護的特性主要由程序決定，所以不同原理的保護可以采用通用的硬件，只要改變程序就可以改變保護的特性和功能，因此可靈活地適應于電力系統運行方式的變化。
1、用于可根椐實際運行的需要配制相應保護，真正實現用戶“量身定制”。
2、各種保護功能相對獨立，保護定值、實現閉鎖條件和保護投退可獨立整定和配制。
3、可以滿足庫存配制有二十幾種保護，滿足用戶對不同電器設備或線路保護要求。
4、自定義保護功能，可實現標準保護庫中未提供的特殊保護，最大限度滿足用戶要求。
5、保護功能實現不依賴于通訊網絡，滿足電力系統保護的可靠性。
1.集保護、測量、監視、控制、人機接口、通信等多種功能于一體；代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜。
2.采用32位ARM Cortex-M3 MCU，具有先進內核結構、高速運算能力和實時信號處理等優良特性。
3.支持常規的RS485總線及DeviceNet（CAN）現場總線通信，CAN總線具有出錯幀自動重發和故障節點自動脫離等糾錯機制，保證信息傳輸的實時性和可靠性。最高速率1Mbps，最長距離10km，一條總線最多允許掛接110個設備。
4.全封閉金屬機箱，超薄型設計，機箱凈深僅100mm，可適用安裝于任何柜型，特別是環網柜。
5.表面貼工藝，重要器件（如芯片、電源模塊、互感器、繼電器、電容、液晶顯示屏、接線端子等）均采用國外知名企業的成熟產品，平均無故障時間達100,000小時。
6.完善的自檢能力，發現裝置異常能自動告警；具有自保護能力，有效防止接線錯誤或非正常運行引起的裝置永久性損壞；免維護設計，無需在現場調整采樣精度，測量精度不會因為環境改變和長期運行引起誤差增大。
7.國際通用輸入電源模塊，兼容85～264V交流或直流工作電源，更在電源跌落和電壓突變方面有出色表現。
9.斷路器操作回路具有交直流通用的硬件防跳閉鎖模塊，分/合閘操作回路的電流大小不影響模塊正常工作。強化的斷路器操作管理功能，對各種運行方式的變電站、配電站均能適用。
10.開關量輸入支持直接跳閘或告警，用于瓦斯、溫度等重要保護或聯鎖跳閘。采用可設置變位確認時間窗技術， 有效消除開關接點抖動和電磁干擾，保證遙信正確率達100%。
11.人機接口符合人機工程設計要求，帶背光圖形液晶，菜單化設計，全中文顯示，合理化屏幕保護控制。顯示內容包括測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
12.具有事件記錄功能，可記錄與電力系統安全運行相關的所有事件，時間分辨率小于1ms，可在線記錄事件100 條，掉電不丟失，便于分析故障原因和診斷設備缺陷。
13.具有故障錄波功能，可真實記錄故障前后的電流、電壓、開關狀態等信息，記錄密度每周波24點，記錄長度為故障前2周波，故障后7周波，掉電不丟失。
14.具有多套保護定值手動切換功能。

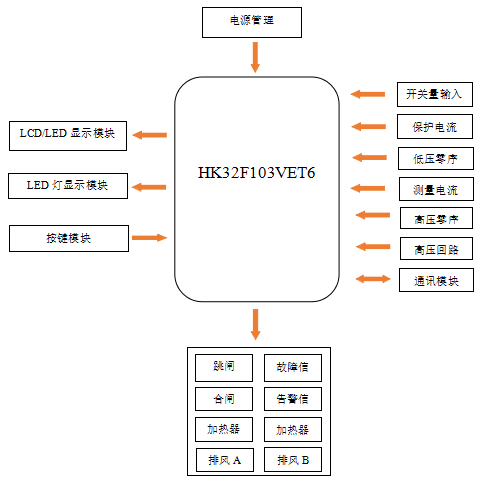

◆產品名稱：FEJ-810/L線路保護器* MCU 型號：HK32F103VET6
◆工作電壓：85~265V(AC/DC)
◆控制電源：220V(AC/DC)
◆通信接口：RS485
◆測量電流：5A(額定)，過載倍數120%
◆保護電流：5A(額定)，過載倍數2000%
◆零序電流：5A(額定)，過載倍數120%
◆相電壓：57.74V(額定)，過載倍數173.2%
◆零序電壓：100V(額定)，過載倍數200%
➤CPU
●ARM Cortex-M3內核
●最高時鐘頻率：120MHz
●24位System Tick定時器
●支持CPU Event信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
➤工作電壓范圍
●雙電源域：主電源VDD為1.8 V ~ 3.6V、備份電源Vbat為1.8 V ~ 3.6V
➤工作溫度范圍：-40℃ ~ +105℃
➤VDD典型工作電流
●運行(Run)模式：16 mA/120MHz@3.3V（133.3uA/MHz）
●睡眠(Sleep)模式：7mA/120MHz@3.3V(58.3uA/MHz)
●停機(Stop)模式：30μA@3.3V
●待機（Standby）模式：2μA@3.3V
●關機（Shutdown）模式：100nA@3.3V
➤存儲器
●最高527 Kbyte的Flash存儲器
●CPU主頻不高于24 MHz時，支持零等待總線周期
●具有代碼安全保護功能，可分別設置讀保護和寫保護
●支持存儲于Flash的指令和數據加密，以防止Flash內容被物理攻擊
●97 Kbyte SRAM
➤時鐘
●外部HSE：4~32 MHz，典型頻率為8 MHz
●外部LSE：32.768 kHz
●片內HSI：8 MHz/56 MHz
●片內LSI：40 kHz
●PLL時鐘
●芯片管腳輸入時鐘
➤DMA
●2個獨立DMA控制器：DMA1和DMA2
●DMA1提供7路通道
●DMA2提供5路通道
●支持Timer、ADC、SPI、I2C、USART等多種外設觸發
➤安全加密: CRC計算單元
➤數據通信接口
●6個USART：支持主同步SPI和調制解調器控制，具有ISO7816接口、LIN、IrDA能力、自動波特率檢測和喚醒特性
●3個高速SPI：支持4至16個可編程比特幀和復用的I2S接口
●2個I2C：支持極速模式（1 Mbit/s）、SMBus和PMBus，可從停機模式喚醒
➤定時器
●1個高級控制定時器（TIM1/TIM8）
●5個通用定時器（TIM2/TIM3/TIM4/TIM5/TIM17）
●1個基本定時器（TIM6/TIM7）
➤日歷 RTC，具有鬧鐘功能，可從停機 /待機模式周期喚醒
➤片內模擬電路
●3個12位的ADC：25個外部模擬信號輸入通道，支持最高1 MSPS采樣頻率的自動連續轉換和掃描轉換
●1個溫度傳感器：模擬輸出在內部連接到A/D轉換器獨立通道
➤定點數除法/開方運算單元
●RM Cortex-M4內核支持的絕大部分算術指令
●實現支持32單精度浮點運算
●支持多種自定義的32位及64位算術運算
➤可靠性
●通過HBM2000V/CDM500V/MM200V/LU等級測試
