航順芯片工業級32K FLASH高品質高性價比傳感/物聯網/智能控制等專用HK32F030MA量產！
HK32F030MxxxxA/HK32F0301MxxxxA家族是由航順芯片研發的經濟型MCU芯片，包含SOP8、TSSOP16、TSSOP20、TSSOP24、TSSOP28、QFN20、QFN24、QFN28封裝。產品概述
ARM® Cortex®-M0內核，最高工作頻率分別為32和48MHz
內置32 KByte Flash、432 Byte EEPROM和4 KByte SRAM
通過配置Flash控制器的寄存器，可實現中斷向量在32 KByte空間內的重映射。
MCU除電源、地以外的所有引腳都可以作為GPIO、外設IO或外部中斷輸入；在引腳數量受限應用場景中，該MCU提供了盡可能多的引腳信號數量。
HK32F030MxxxxA/HK32F0301MxxxxA MCU 內置了多種通信接口：
✦1 路高速（最高6 Mbit/s）USART
USART 支持同步及異步全雙工或半雙工通信、多主機通信、LIN協議、SmartCard協議、IrDA SIR 編解碼；RX/TX引腳位置可通過軟件互換；在MCU停機模式（Stop)下，支持?jǐn)?shù)據接收喚醒。
✦ 3 路高速（最高6 Mbit/s）UART
✦ 1 路高速（最高18 Mbit/s）SPI/I2S
SPI/I2S 支持4 ~ 16位數據長度的全雙工或半雙工通信、主/從機模式、TI模式、NSS脈沖模式、自動CRC校驗和I2S協議。
✦1 路高速（最高1 MHz）I2C
I2C支持1 MHz/400 kHz/100 kHz傳輸速率、主/從機模式、多主機模式、7/10比特尋址、SMBus協議。在MCU停機模式（Stop）下，支持?jǐn)?shù)據接收喚醒。
HK32F030MxxxxA/HK32F0301MxxxxA MCU內置了1個16位高級PWM定時器（共4路PWM輸出，其中3路帶死區互補輸出），1 個16位通用PWM定時器（共4路PWM輸出）和1個16位基本定時器（定時輸出CPU中斷）。
HK32F030MxxxxA/HK32F0301MxxxxA MCU 內置了模擬電路：1個12 位1MSPS ADC（有效精度8位）、1個上/下電復位電路（POR/PDR）和1個內部參考電壓（內部參考電壓在片內被ADC采樣）。
HK32F030MxxxxA/HK32F0301MxxxxA MCU支持豐富的功耗模式。在低功耗模式下，這兩個系列的MCU均可被內部的低功耗定時器自動喚醒。
HK32F030MxxxxA/HK32F0301MxxxxA MCU工作于-40°C ~ +105°C 的溫度范圍，供電電壓1.8 V ~ 3.6 V，可滿足絕大部分應用環境條件的要求。
結構框圖
ARM® Cortex™-M0處理器是嵌入式32位RISC處理器，它是一個低成本、低功耗的MCU平臺，提供優秀的計算性能和先進的中斷系統響應。
HK32F030MxxxxA/HK32F0301MxxxxA MCU擁有內置的Cortex®-M0 內核，與ARM工具和軟件兼容。

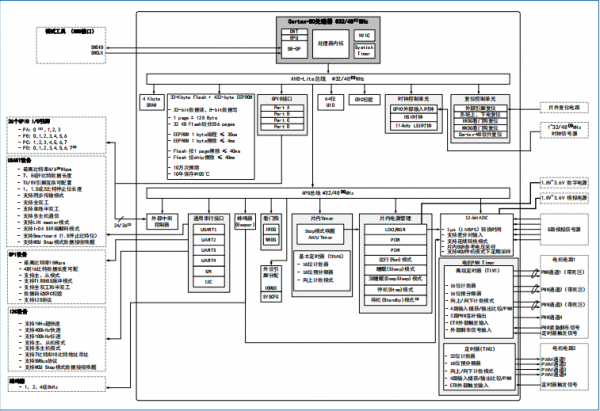

HK32F030MxxxxA/HK32F0301MxxxxA MCU系統架構如下圖所示：
圖中腳注的說明：
(1)HK32F030MxxxxA和HK32F0301MxxxxA的最高時鐘頻率分別為32MHz和48MHz。
(2)HK32F030MxxxxA和HK32F0301MxxxxA的外部中斷線分別為最多24根和最多26根。
(3)僅HK32F0301MxxxxA支持待機（Standby）模式。
(4)HK32F030MxxxxA僅部分封裝提供PA0和PD7引腳，HK32F0301MxxxxA 所有封裝均提供PA0和PD7引腳。詳細信息請參見數據手冊。
產品應用
由于擁有豐富的外設配置，HK32F030MxxxxA/HK32F0301MxxxxA MCU可適用于多種應用場景：
可編程控制器/打印機/掃描儀/電機驅動和調速控制/電機以及8/16位MCU升級替換/物聯網低功耗傳感器終端/無人機飛控/云臺控制/玩具產品/家用電器/智能機器人/智能手表/運動手環/充電器/電池管理/散熱風扇/煙感等
手機維修屏：需要QFN 3X3的封裝，但不帶DMA功能，部分客戶可以不需要DMA
儀表盤客戶：需要32K FLASH
物聯網模塊模組應用：支持4個串口（USART1個，UART3個）
需要對ADC精度有要求的客戶：提升為正常情況
電機應用市場：支持IO tolerant,合封預驅
電子煙：需要QFN3X3封裝，有需求3個以上喚醒源
血壓計應用：有需求3個以上喚醒源
如需要了解更多航順MCU產品，請聯系航順核心代理商(980010600)穎特新科技，或者掃碼聯系我們！
