航順芯片HK32F030MF4P6應用于螃蟹用的下變頻器
螃蟹用下變頻器高頻電路
簡介：給螃蟹用的下變頻器
描述
簡介
給螃蟹用的下變頻器
為了使螃蟹能看到2.4G的ble信號
LO: 2GHZ
RF: 2.0-3.0GHZ
IF: DC-1.0GHZ
多了點按鈕和燈以后可以做頻率切換
預留CLKIN
預留第二通道的輸出

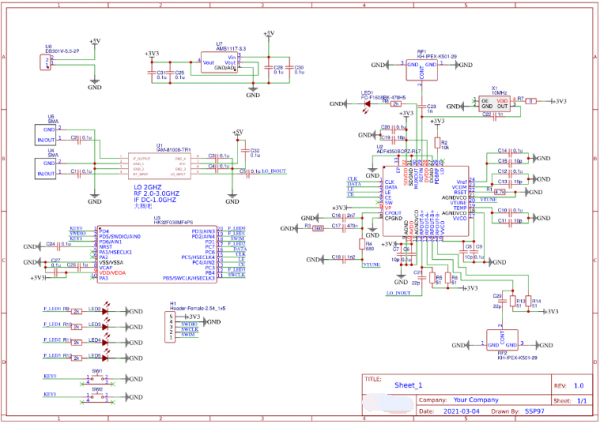

設計原理圖

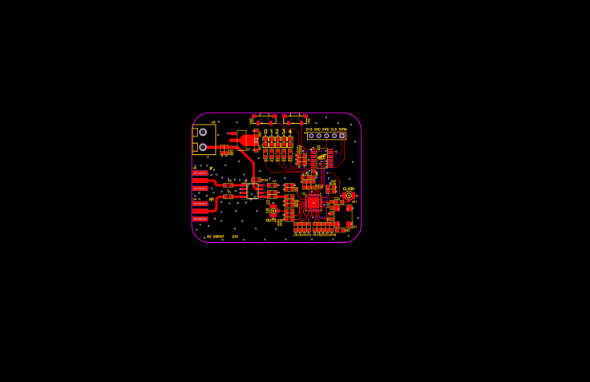

pcb
