航順芯片的各種ID說明

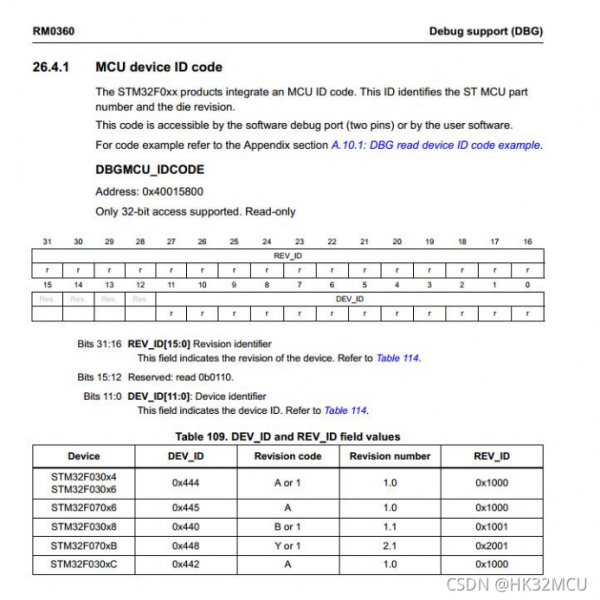

DBGMCU_IDCODE該地址，對應ST-Link Utility工具讀出的Device ID；ST-Link Utility和STVP工具會識別DeviceID才可以Connect和燒錄。

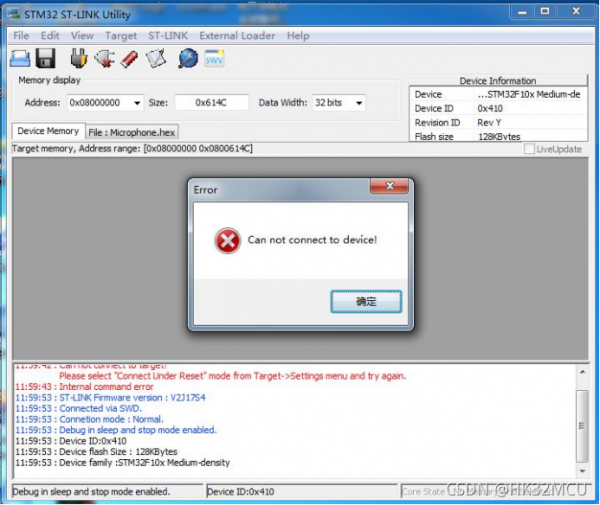

這里，HK32F103/HK32F030系列和ST是完全相同的。HK32F04A是不同的值，所以ST-Link Utility和STVP工具不能Connect和燒錄，KEIL依然可以工作。

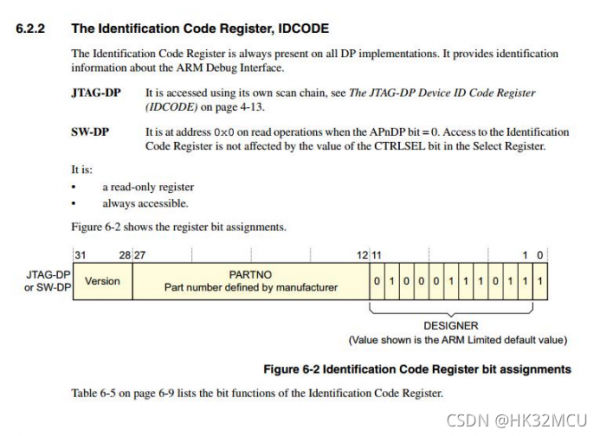

IDCODE
調試和燒錄，可以通過SWD或JTAG接口。SWD和JTAG都有實現這個IDCODE。
HK品牌芯片Version字段，與ST芯片不同。
有些離線燒錄器，如果讀取整個IDCODE，來識別廠家，這是不對的。應該不識別高4Bit。
96Bit UDID
UDID每顆芯片都不同。我們和ST芯片也完全不同。它可以用于客戶應用產品管理。

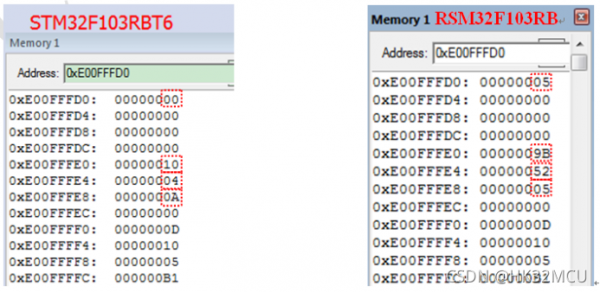

自定義識別HK品牌的地址
有一些客戶需要通過識別STM32F103與HK32F103芯片，來實現應用程序或更高級后臺軟件的兼容處理。
通過讀取下圖中，4個地址的低字節，進行判斷。我們生產的所有芯片，這幾個地址都是這個值。
PID and CID
由于Cortex-M0與Cortex-M3不同，下面的地址，只能用Debugger才能讀，用戶程序讀不了。

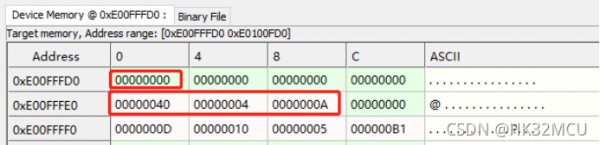

STM32F030C8T6

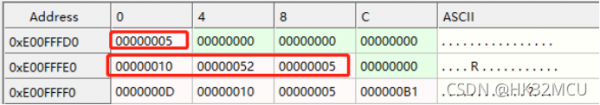

HK32F030C8T6
HK32F03x芯片，如果要區分不同品牌芯片，可以讀取Chip ID， base地址0x1FFF_F7F0。
ST應該是全F。我們HK32F03x芯片是一個固定值。

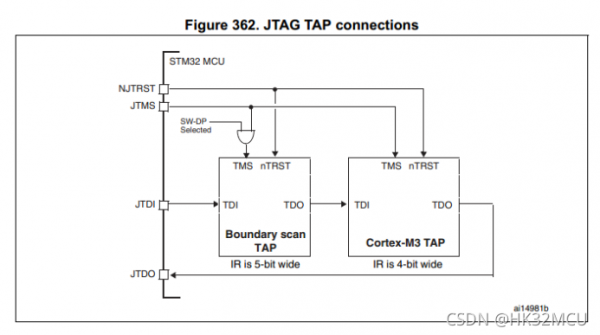

BoundaryScan
ST芯片內部通過JTAG接口，設計了BoundaryScan電路。我們HK沒有設計BoundaryScan電路。因為ST原裝的ST-Link調試器會去識別BoundaryScan電路。如果使用ST原裝的ST-Link調試器，不能使用JTAG調試，只能使用SWD調試。Jlink調試器在使用JTAG調試芯片時，不會去識別BoundaryScan電路，所以Jlink調試器可以用JTAG調試HK品牌。
