航順芯片應用于康佳指紋鎖方案
基于HK32F030系列MCU康佳指紋鎖
科技
智能化的產品這幾年開始不斷的興起，從智能手機，到智能手表再到現在的智能家居。生活方式改變的同時，生活質量也在不斷的提高。說到智能家居，那就不得不提智能門鎖了，海爾、大華、中興、創維、美的、正泰等通訊、家電、互聯網、IT、安防各行各業的巨頭們都紛紛進入了智能鎖行業，可見市場是多么的火熱。在眾多品牌都開始涉及的時候，康佳也上線智能門鎖，今天就一起了解下。
科技引
領
● 康佳指紋鎖實物圖

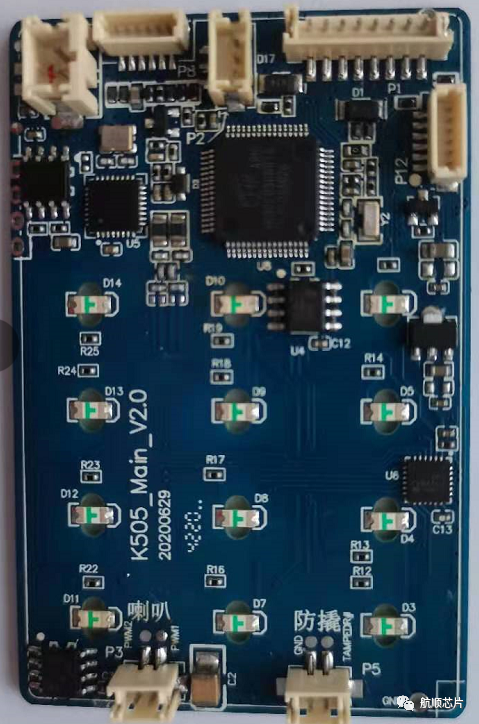

● PCB板圖

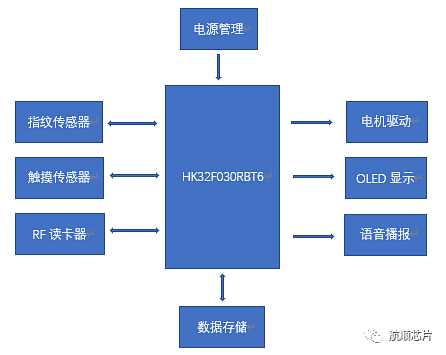

● 系統框圖
產品方案介紹：
采用高性能的ARM Cortex-M0內核的HK32F030R8T6芯片，廣泛應用于消費類電子。采用4節電池供電，在待機狀態下功耗極低，極大的延長電池的使用時間，支持指紋開鎖、密碼開鎖、RF刷卡開鎖等多種開鎖模式，并支持語音提示、支持語音防盜報警、第三代光學指紋識別。采用合金面板及軍工級游離把手。
HK32F030R8T6產品特點：
➤ CPU
● ARM Cortex-M0內核
● 最高時鐘頻率：72MHz
● 24位System Tick定時器
● 支持CPU Event信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
➤工作電壓范圍：單電源域：主電源VDD為2.0 V ~ 5.5V
➤工作溫度范圍：-40℃ ~ +105℃
➤VDD典型工作電流
● 運行(Run)模式：13.23 mA/72MHz@3.3V
● 睡眠(Sleep)模式：5.44 mA@3.3V
● 停機(Stop)模式：LDO低功耗10μA@3.3V
➤存儲器
● 最高64 K byte的Flash存儲器
● CPU主頻不高于24 MHz時，支持零等待總線周期
● 具有代碼安全保護功能，可分別設置讀保護和寫保護
● 支持存儲于Flash的指令和數據加密，以防止Flash內容被物理攻擊
● 10 Kbyte SRAM（不支持硬件校驗功能）
➤時鐘
● 外部HSE：4~16 MHz，典型頻率為8 MHz
● 外部LSE：32.768 kHz
● 片內HSI：8 MHz/14 MHz/56 MHz
● 片內LSI：40 kHz
● PLL時鐘
● 芯片管腳輸入時鐘
➤DMA
● 5個通道的DMA控制器
● 支持Timer、ADC、SPI、I2C、USART等多種外設觸發
➤安全加密：CRC計算單元
➤數據通信接口
● 2個USART：支持主同步 SPI和調制解調器控制，具有ISO7816接口、LIN、IrDA能力、自動波特率檢測和喚醒特性
● 2個高速SPI：支持 4至16個可編程比特幀和復用的I2S接口
● 2個I2C：支持極速模式（1 Mbit/s）、SMBus和PMBus，可從停機模式喚醒
➤定時器
● 1個高級控制定時器（TIM1）
● 5個通用定時器（TIM3/TIM14/TIM15/TIM16/TIM17）
● 1個基本定時器（TIM6）
➤日歷：RTC，具有鬧鐘功能，可從停機 /待機模式周期喚醒
➤片內模擬電路
● 1個12位的ADC：16個外部模擬信號輸入通道，支持最高1 MSPS采樣頻率的自動連續轉換和掃描轉換
● 1個溫度傳感器：模擬輸出在內部連接到A/D轉換器獨立通道
➤定點數除法/開方運算單元
● 支持32位定點數除法，可同時獲得商和余數
● 支持32位定點數高精度開方
➤可靠性
● 通過HBM2000V/CDM500V/MM200V/LU等級測試
如需要了解更多航順MCU產品，請聯系航順核心代理商(980010600)或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《飛利浦云臺采用航順芯片HK32F103RBT6》，也是目前我們主推的非常成熟的解決方案！
