新唐8051單片機ML51系列選型指南

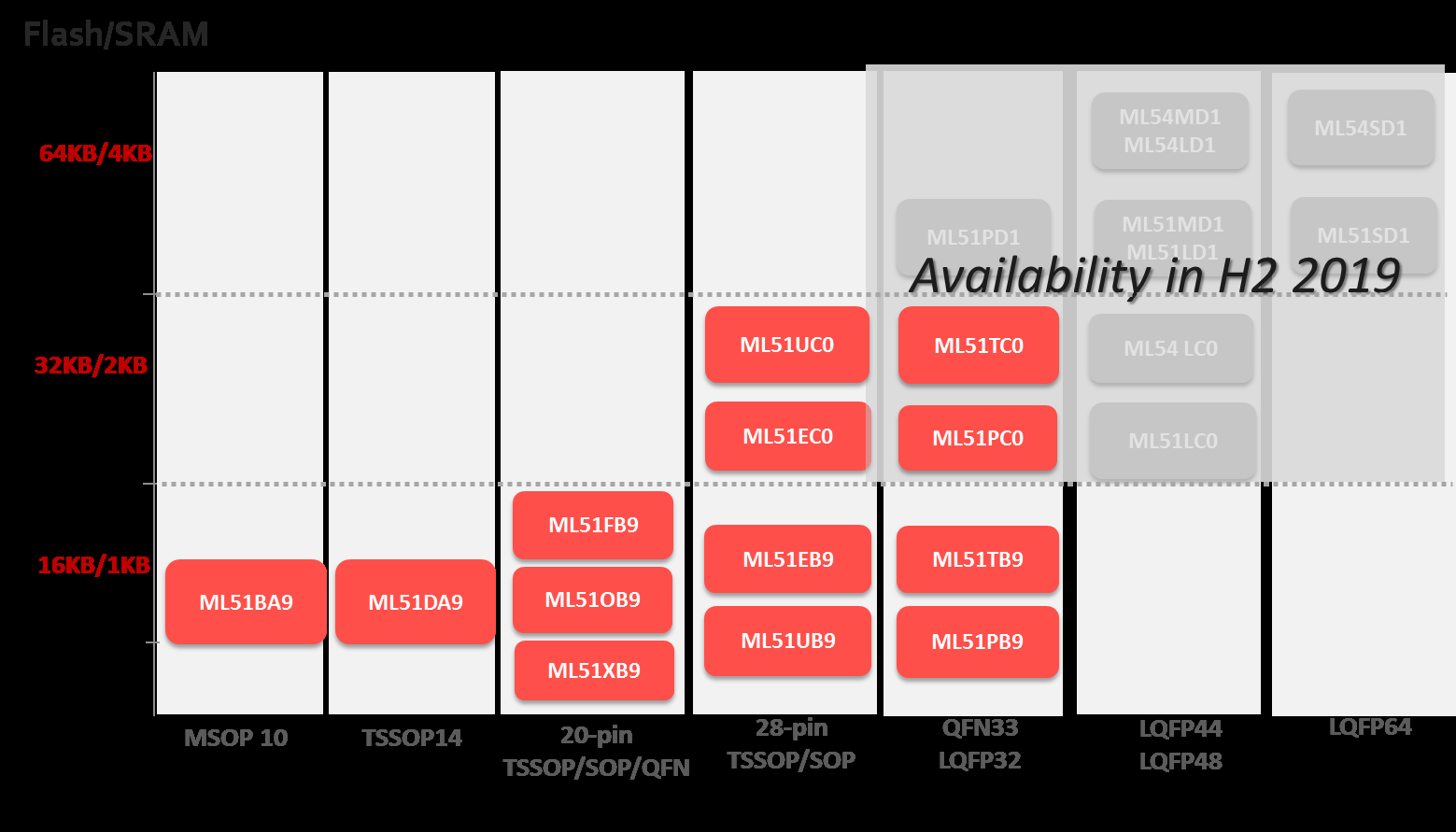

新唐ML51系列是芯唐科技在2019年推廣的新品，對標ST意法半導體的STM8L系列產品，目前主推ML51FB9AE與ML51XB9AE兩款，未來擴展LQFP48、LQFP64的產品。
NuMicro® ML51 低功耗系列為內建 flash 的增強型 1T 8051 內核微控制器，正常運行模式典型功耗可達 80 uA/MHz 以及休眠模式下功耗可低于 1 uA。此系列最高速可達 24 MHz，并內建 38.4 kHz 低速內部振蕩器，支持寬電壓工作范圍 1.8 V 至 5.5 V，工作溫度：- 40 ℃ 至 105 ℃。
NuMicro® ML51 系列不只是低功耗更富含多種特色像是 12 位 500KSPS SAR ADC 以及多達兩組比較器、內建四階參考電壓可供 ADC 與 ACMP 使用、并內建 DMA 加速數據的傳輸以減輕 CPU 負擔。此外 NuMicro® ML51 系列含有高集成度外設 ，如兩組串口、兩組 smart card 界面、兩組 I2C 與兩組 SPI。
NuMicro® ML51 內建 16 KB ~ 64 KB Flash內存、以及 1 ~ 4 KB SRAM。管腳從 10 到 64 提供多種封裝，并與 32 位微控制器同封裝腳位兼容，讓選型升級更加便利。
目標應用 :
穿戴式裝置、家庭自動化、物聯網裝置、消防煙感、電池管理、遙控器、無線充電等。
主要特征
| • | CPU | | | - | 全靜態 8 位 1T 8051 內核 CMOS 微控制器 | | | - | 指令集全兼容 MCS-51 | | | - | 4 級優先級中斷配置 | | | - | 雙數據指針 (DPTRs) | | | | | | • | 工作條件 | | | - | 寬電壓工作范圍 1.8 V 至 5.5 V | | | - | 寬工作頻率最高至 24 MHz | | | - | 工業級工作溫度 - 40 ℃至 + 105 ℃ | | | | | • | 低功耗特性 | | | - | 正常運行模式典型功耗 80 uA/ MHz | | | - | 低功耗運行模式典型功耗 15 uA | | | - | 低功耗空閑模式功耗不超過 13 uA | | | - | 掉電模式典型功耗小于 1 uA | | | - | 掉電模式下喚醒時間為 10 us (HIRC運行) | | | | | | • | 內存 | | | - | 最大到 64/32/16/8 K字節 APROM， 用于用戶代碼 | | | - | 可配置 4K/3K/2K/1K 字節 LDROM， 用于啟動系統編程（ISP）代碼 | | | - | APROM中應用編程（IAP）內存128字節沒頁累加 | | | - | Flash 內存100,000次擦寫壽命 | | | - | 代碼安全加密 | | | - | 256字節片上RAM | | | - | 額外4/2/1 K字節片上輔助 RAM (XRAM) ，通過 MOVX 指令訪問 | | | | | | • | PDMA | | | - | 三種模式：外部設備到內存、內存到外部設備和內存到內存?zhèn)鬏?/td> | | | - | 所有模式下源地址和目標地址必須字對齊 | | | - | 內存到內存模式：傳輸長度必須字對齊 | | | - | 外部設備到內存和內存到外部設備模式：傳輸數據長度可以字節對齊 | | | - | 外部設備到內存和內存到外部設備模式：傳輸數據寬度字節對齊 | | | | | • | 時鐘源 | | | - | 24MHz高速內部振蕩器 (HIRC) ± 1 %精度等級 (25 °C, 3.3 V) 全工作條件范圍下精度 ±5%精度等級 | | | - | 38.4 kHz低速內部振蕩器 (LIRC) ± 1 %精度等級 (25 °C, 3.3 V) , 全工作條件范圍下精度 ± 10%精度等級 | | | - | 外置 4 ～ 24 MHz (HXT)晶振輸入為精密定時操作 | | | - | 外置 32.768 kHz (LXT)晶振輸入 | | | - | 運行中可通過軟件對時鐘源切 | | | - | 可編程系統時鐘分頻器從1/2, 1/4, 1/6, 1/8…, 最高到 1/512 | | | | | | | 如需要了解更多新唐MCU產品，請聯系新唐代理微信（980010600）！ | | | | | | | | | | | | | | | | |
|
| • | 外設 | | | - | 多達 56 個通用輸入輸出引腳。所有輸出引腳具有獨立的 2 級電平轉換速率控制 | | | - | 8 通道 GPIO 中斷，具備邊緣/電平檢測，全部 56 個 GPIO 均可配置為輸入源之一 | | | - | 標準中斷引腳和兼容標準 8051 | | | - | 兩組 16 位定時/計數器 0 和 1 兼容標準 8051 | | | - | 一組 16 位定時器 2 帶 3 通道輸入捕獲模塊 | | | - | 一組 16 位自動重載定時器 3，可作為 UARTs 的波特率時鐘源 | | | - | 一組可編程看門狗定時器 (WDT) 由專用 38.4 kHz LIRC 提供時鐘 | | | - | 一組專用的自喚醒定時器 (WKT) 用于為節省功耗的自我定時器喚醒功能，由 38.4 kHz LIRC或 32.768 kHz LXT 提供時鐘源 | | | - | 兩組全雙工串口,帶有幀錯誤偵測及自動地址辨識功能。TXD 及 RXD 腳可通過軟件更換管腳位置 | | | - | 兩組智能卡接口支持 ISO7816-3 兼容 T=0 , T=1 和支持全雙工UART模式 | | | - | 兩組 SPI 端口支持主機和從機模式，當系統時鐘為 24 MHz 時傳輸速率高達 6 Mbps | | | - | 兩組 I2C 總線支持主機和從機模式，數據傳輸率高達 400 kpbs | | | - | 6 組，12 通道脈寬調制器 (PWM) 輸出，高達 16 位分辨率，為電機控制提供不同模式和故障剎車功能。16 位 PWM 計數器用作獨立帶中斷的定時器 | | | - | 兩組比較器支持遲滯功能 | | | - | 一組 12 位 ADC，當 VDD 大于 2.5 V 轉換速率高達 500 Ksps，硬件觸發和轉換結果比較便于電機控制 | | | | | | • | 電源監視器 | | | - | 欠壓檢測 (BOD) 可用于低功耗模式，7 個級別可選，可配置中斷或復位 | | | - | 上電復位 (POR) | | | - | 低電壓復位 (LVR) | | | | | | • | 強效ESD及EFT能力 | | | - | ESD HBM 通過 8 kV | | | - | EFT > ± 4.4 kV | | | - | 閂鎖測試通過150 mA | | | | | | • | 開發工具 | | | - | Nuvoton Nu-Link 基于 KEILTM 和 IAR 開發環境 | | | - | Nuvoton 電路編程 (Nu-Link) | | | - | Nuvoton 在系統編程 (ISP) 通過 UART | | | | |
|
