智能門禁，新唐教您怎么把關！
為何需要門禁控制系統
隨著電子產品智能化，大型企業、停車場、電梯與公寓住戶對進出管理的需求不斷提高，傳統的門鎖無法再提供足夠安全保障，因應而生智能化門禁管理系統。

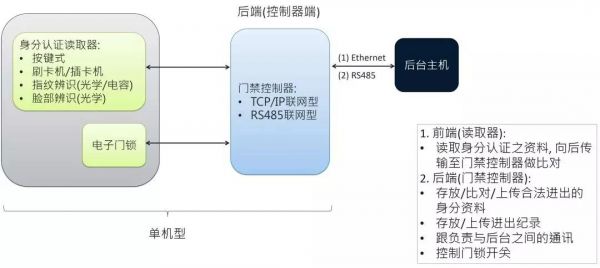

門禁控制系統之架構 |
 |
1. 前端的讀取器：按鍵式、RFID讀卡型、指紋辨識型、臉部辨識型 👉 讀取身分認證之?dāng)?shù)據，向后傳輸至門禁控制器做比對 2. 后端的門禁控制器：TCP/IP聯網型、RS485聯網型 👉 存放/比對/上傳合法進出的身分?jǐn)?shù)據 👉 存放/上傳進出紀錄 👉 負責與后臺主機之間的通訊 👉 控制門鎖開關 3. 最后端的后臺主機 |
前端讀取器
前端讀取器，根據身分認證方式之不同，可分為:
1. 按鍵式 (采用 8-bit，Cortex-M0 等級 MCU)
8bit：低功耗ML51系列，N76E003系列
Cortex-M0：NUC029，M031，低功耗M251系列
2. RFID讀卡型 (采用 8-bit，Cortex-M0/M4 等級 MCU)
8bit：低功耗ML51系列，N76E003系列
Cortex-M0：NUC029，M031，低功耗M251系列
Cortex-M4：M4521，M480系列
3. 指紋辨識型 (采用 ARM9，Cortex-M4 等級 MCU)
光學式：ARM9 NUC970系列
電容式：Cortex-M4 M480系列
4. 臉部辨識型 (采用 ARM9 等級 MCU)
ARM9：NUC970系列
后端門禁控制器，根據連接后臺的通訊接口不同，可分為：
1. TCP/IP (Ethernet)聯網型 (采用ARM9，Cortex-M4等級MCU)
ARM9：NUC970系列
Cortex-M4：M480系列
2. RS485聯網型(采用Cortex-M4等級MCU)
Cortex-M4：M480，M4521，M451系列
單機型或分離型門禁控制系統
傳統的門禁控制系統多采用RS485與后臺通訊。近年來，新開發的門禁控制系統幾乎都采用Ethernet與后臺通訊。一般而言，整棟大樓(管理多個門)的進出管理多采用分離型架構(讀取器跟門禁控制器分開，一個門禁控制器對多個讀取器)，而小型商辦或居家公寓多采用單機型架構(讀取器跟門禁控制器整合成一臺整機)。
為何新唐單片機是您的最佳選擇
NUC970系列 (ARM9核心)
🔹 充足的合封DDR內存支持系統設計之需求 (DDR size 16/32/64/128MB)
🔹 支持NAND/SPI接口，外掛Flash尺寸大小不受限制
🔹 支持Linux操作系統
🔹 硬件加解密引擎加速加解密流程并減輕CPU負擔
🔹 兩路Ethernet支援TCP/IP聯網
🔹 多達11路UART (另有2路 ISO7816 UART)
🔹 支持兩路USB HS Host，外接USB儲存裝置
🔹 支持兩路SD card儲存裝置
🔹 多達8路ADC，可偵測備份電池電量狀態與支持其他傳感器需求
🔹 支持RGB接口與i80接口，可接屏
M480系列 (Cortex-M4核心)
🔹 高達192MHz核心速度，512KB Flash/160KB SRAM充足的內存空間支持系統設計之需求
🔹 支持FreeRTOS/mbed操作系統
🔹 Ethernet 10/100支援TCP/IP聯網
🔹 多達11路UART (6x LPUART + 3x ISO7816 UART + 2x USCI UART)
🔹 硬件加解密引擎加速加解密流程并減輕CPU負擔
🔹 支持兩路USB OTG(高速加全速)，外接USB儲存裝置
🔹 支持兩路SD card儲存裝置 (up to 2x 32GB)
🔹 支持5路SPI，可外掛SPI Flash儲存
🔹 支持EBI接口，可外掛SRAM儲存(up to 3x 1MB)，或支持i80 LCD屏
🔹 多達16路ADC，可偵測備份電池電量狀態與支持其他傳感器需求
🔹 SPI M接口加高速緩存功能支持外掛之Flash上運行程序代碼
