新唐N76E003低管腳8051單片機

關鍵字：新唐單片機 nuvoton單片機 8051單片機作者：admin 來源:不詳發布時間：2017-08-22 瀏覽：188

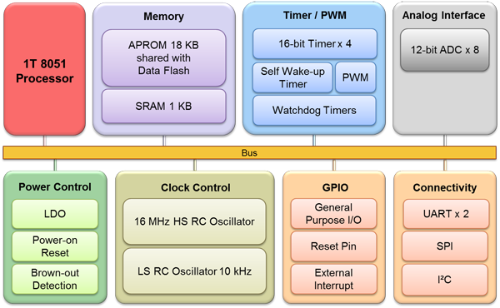

N76E003_Block_Diagram

N76E003為新唐高速1T 8051 單片機系列產品，提供18 KB Flash ROM、可配置Data Flash與高容量1 KB SRAM，支持2.4V 至 5.5V寬工作電壓與-40℃至105℃工作溫度，并具備高抗干擾能力 7KV ESD/4KV EFT。

N76E003 在20 pin封裝下提供高達18根I/O腳位；周邊包含雙串口、SPI、I2C、6通道PWM輸出；內建優于同類產品之 < 2% 誤差之高精確度16 MHz RC晶振與高分辨率8通道12位ADC；并具備自我喚醒、欠壓檢測等功能；提供TSSOP20 (4mm*6.5mm) 與QFN20 (3mm*3mm) 小封裝，兼具高性能與設計彈性，目前（2019 Q1）已提供其管腳pin to pin升級的系列產品MS51FB9AE、MS51XB9AE與MS51XB9BE。

應用領域 :

門禁系統/警報器、溫度傳感設備、藍牙音箱、電動車表頭、數字電壓表頭、氣體檢測器、采集器、充電器、美容儀器、小家電等。

產品系列：

N76E003AT20（TSSOP20）、N76E003AQ20（QFN20）、N76E003BQ20

其升級產品系列：

MS51FB9AE（TSSOP20）、MS51XB9AE（QFN20）、MS51XB9BE

關鍵特性 :

內核(core)

- 1T 8051微處理器
- 工作頻率可達 16 MHz
- 工作電壓: 2.4V 至 5.5V
- 工作溫度: -40℃ 至 105℃

內存(memory)

- 18 KB應用程序 Flash
- 內嵌1 KB SRAM
- 可配置的 Data Flash
- 支持在線系統更新：

- - - - ISP(In-System Programming)
      - ICP(In-Circuit Programming)
      - IAP(In-Application Programming)

脈波寬度調變(PWM)

- 6通道PWM輸出
- 帶死區產生器

模擬轉數字轉換器(ADC)

- 12位8通道ADC
- 每秒轉換速率可達500 kSPS

通信接口(connectivity)

- 二組UART，可達115200 bps
- 一組SPI，可達8 MHz
- 一組 I2C，可達 400 kHz

時鐘控制(clock control)

-內置< 2% 誤差16 MHz 高精度RC晶振
-內置低速省電10 kHz RC晶振
