航順芯片HK32F103C8T6應用于超級電容點焊機
描述
航順芯片HK32F103C8T6 作為主芯片應用于超級電容點焊機
一、項目背景
18650鋰電池點焊機
主要圍繞2.7v 3000F的超級電容，2串成5.4v，可以考慮加為2并。
二、功能簡介
1、采用HK32F103C8T6作為主芯片
2、雙路XL4501E1做恒流恒壓源為電容充電，設計電流大概8A
3、BW6101超級電容保護芯片為電容提供平衡充電功能，超壓警報信號提供給MCU保證充電安全
4、32顆IRL3713S的MOS管并聯陣列為電容大電流放電提供強力保障
5、EG2131 對管驅動芯片保障充電和放電不會同時開啟
6、主芯片還有另一路電壓檢測、溫度檢測
7、采用旋轉編碼器+OLED的控制和顯示方式（會根據時間進度進行情況簡化處理）
8、自動/手動焊接模式，脈沖次數、時間等設置
設計原理圖

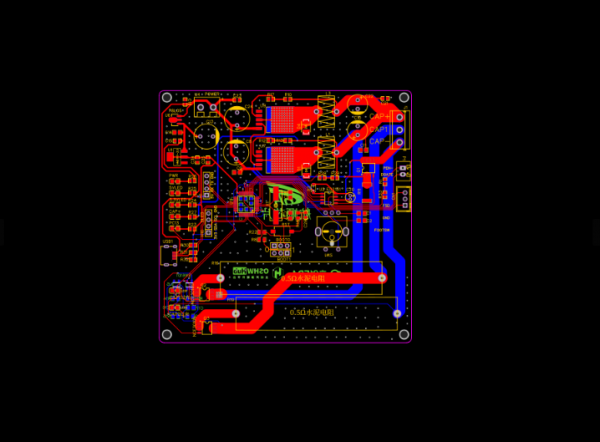

PCB
