航順芯片HK32F103CAN的驅動應用
航順芯片HK32F103系列是一款功能強大的32bit MCU，內部集成多個通信模塊，其中CAN模塊支持CAN協議2.0A和2.0B。目前廣泛應用的是CAN 2.0B協議，其收發數據速度高達1Mbps，有兩種不同長度的ID標識符，分別是11位和29位的。
HK32F103系列CAN接口協議的主要特點：
(1) 多主控制：
總線空閑時，所有的單元均可開始發送消息。
(2) 消息的發送：
在 CAN 協議中，所有的消息都以固定的格式發送，總線空閑時，所有與總線相連的單元都可以開始發送新消息。兩個以上的單元同時開始發送消息時，根據標識符（ Identifier 以下稱為 ID）決定優先級。 ID 并不是表示發送的目的地址，而是表示訪問總線的消息的優先級。兩個以上的單元同時開始發送消息時，對各消息ID的每個位進行逐個仲裁比較。仲裁獲勝（被判定為優先級最高）的單元可繼續發送消息，仲裁失利的單元?jiǎng)t立刻停止發送而進行接收工作。即多個單元同時開始發送時，發送高優先級 ID 消息的單元可獲得發送權。
(3) 系統的柔軟性：
與總線相連的CAN節點沒有類似于“地址”的信息。因此在總線上增加CAN節點時，連接在總線上的其它CAN節點的軟硬件及應用層都不需要改變。
(4) 通信速度：
根據整個網絡的規模，可設定適合的通信速度。在同一網絡中，所有CAN節點必須設定成統一的通信速度。即使有一個CAN節點的通信速度與其它的不一樣，此CAN節點也會輸出錯誤信號，妨礙整個網絡的通信。不同網絡間則可以有不同的通信速度。
(5) 錯誤檢測功能·錯誤通知功能·錯誤恢復功能：
所有的CAN節點都可以檢測錯誤（錯誤檢測功能）
(6) 遠程數據請求：
所有的CAN節點都可以檢測錯誤（錯誤檢測功能）
檢測出錯誤的CAN節點會立即同時通知其他所有CAN節點（錯誤通知功能）
正在發送消息的CAN節點一旦檢測出錯誤，會強制結束當前的發送。強制結束發送的CAN節點會不斷反復重新發送此消息直到成功發送為止（錯誤恢復功能）。
(7) 故障封閉：
CAN 可以判斷出錯誤的類型是總線上暫時的數據錯誤（如外部噪聲等）還是持續的數據錯誤（如單元內部故障、驅動器故障、斷線等）。由此功能，當總線上發生持續數據錯誤時，可將引起此故障的CAN節點從總線上隔離出去。
(8) 位填充： CAN通信的同步信息包含于傳輸數據中，電平的跳轉提供了同步信息，如果連續多個相同的總線值出現，這將影響到同步信息的提取。為此CAN采用位填充規則，即在一幀中的幀起始，仲裁場，控制場，數據場和CRC場部分（ CRC界定符，應答幀和幀結束除外），當發送器檢測到5個具有相同數值的連續位時，將自動插入一個補碼位。接收節點收到5個連續位后下一位自動刪除。
(9) 連接：
CAN 總線是可同時連接多個CAN節點的總線。可連接的節點總數理論上是沒有限制的。但實際上可連接的節點數受總線上的時間延遲及電氣負載的限制。降低通信速度，可連接的CAN節點數增加；提高通信速度，則可連接的CAN節點數減少。如下是CAN通信速度和距離對應圖：
(9) CAN總線物理框架可以抽象為：

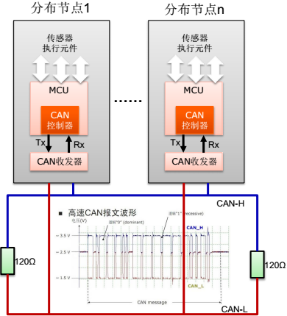

MCU（微處理器） <--> CAN控制器 <--> CAN收發器 <--> CAN數據傳輸總線（CAN-H,CAN-L）。如下所示：
CAN總線的數據傳輸線——>兩條雙向數據線，分為高位﹝CAN-H﹞和低位﹝CAN-L﹞數據線， 為了防止外界電磁波干擾和向外輻射，兩條數據線纏繞在一起，要求至少每 2.5cm 就要扭絞一次，兩條線上的電位是相反的，電壓的和總等于常值。
CAN總線的終端電阻——>防止數據在到達線路終端后象回聲一樣返回，并因此而干擾原始數據，從而保證了數據的正確傳送，終端電阻裝在控制單元內。
CAN總線幀類型：
數據幀-Data frame
攜帶數據從發送節點到接收節點。
分為標準幀（11位標識符）和擴展幀（29位標識符）。
遠程幀-Remote frame
向其他節點請求發送具有同一標識符的數據幀, 遠程幀也有標準幀和擴展幀兩種格式。
例如CAN節點A需要知道CAN節點B的油溫溫度，CAN節點A發送一個遠程幀給節點B，節點B收到該遠程幀后發送一個帶油溫?cái)?shù)據的數據幀給節點A。
錯誤幀-Error frame
節點檢測到錯誤之后發送錯誤幀。
錯誤標志: 主動錯誤標志（000000）和被動錯誤標志（111111）。
錯誤界定符:11111111。
過載幀-Overload frame
接收節點通知其尚未做好接收準備, 過載標志（過載標志重疊部分）+過載標志界定符。

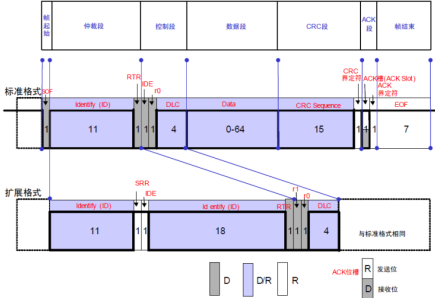

以下是關于CAN幀/報文中各個部分的說明：
幀起始：SOF
0，占用1位。當總線空閑時發送，用于CAN總線上的每個節點的信息同步。
仲裁段：ID+RTR
ID:
表示數據幀的優先級，先發送高位再發送低位。 11位或29位長度。
RTR(Remote Transmit Request):
0: 表示該CAN幀是數據幀。
1: 表示該CAN幀是遠程幀。
控制段：IDE+r0+DLC
IDE(IDentifier Extension):
0: 標準格式。
1: 擴展格式。
保留位r0:
0。
保留位r1:
0。
DLC(Data Length Code):
表示數據域中的字節數，范圍０～８.
數據段：Data
CRC段：CRC Sequence+CRC界定符
CRC polynomial:
x15+x14+x10+x8+x7+x4+x3+1
CRC界定符:
1.
ACK段：ACK Slot+ACK界定符
接收到匹配CRC序列的節點會在應答位期間，寫0在發送器的隱性位作為回應。
ACK界定符:
1.
幀結束：EOF
1111111,表示數據幀或遠程幀的結束。
SRR(Substitute Remote Request):
1, 擴展幀中代替RTR位.
CAN總線通信機制—報文發送
-載波偵聽和帶沖突檢測協議的多路訪問（ CSMA/CD）
-發送節點：回讀；
接收節點：監聽
-線與機制：
所有節點發送1，總線上才是1；有一個節點發送0，總線上就是0，即高電平是隱性位，低電平是顯性位。

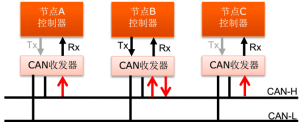

-總線仲裁：如果有兩個或兩個以上的節點同時向總線上發送數據，標識符小的獲得仲裁，標識符大的退出仲裁（回讀和線與）。
例如：
ID1:00000000010
ID2:00000000001
CAN總線通信機制—報文接收
如果總線上有數據正在發送，所有節點都會接收總線數據，只有通過接收節點的報文過濾規則才能被節點接收進控制器。

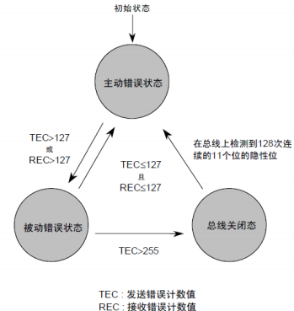

CAN的錯誤狀態：
主動錯誤狀態：主動錯誤狀態是可以正常參加總線通信的狀態。處于主動錯誤狀態的單元檢測出錯誤時，輸出主動錯誤標志。
被動錯誤狀態： 被動錯誤狀態是易引起錯誤的狀態。 處于被動錯誤狀態的單元檢測出錯誤時，輸出被動錯誤標志。處于被動錯誤狀態的單元即使檢測出錯誤，而其它處于主動錯誤狀態的單元如果沒發現錯誤，整個總線也被認為是沒有錯誤的。
總線關閉狀態：總線關閉態是不能參加總線上通信的狀態。信息的接收和發送均被禁止。
錯誤類型：
現在以航順芯片的HK32F103VET6(LQFP-100)為例來說明CAN通信的驅動實現。HK32F103VET6是航順芯片的一款功能強大的32位MCU，內部集成CAN控制器，因此進行CAN通信時，只需要外接一個CAN收發器。

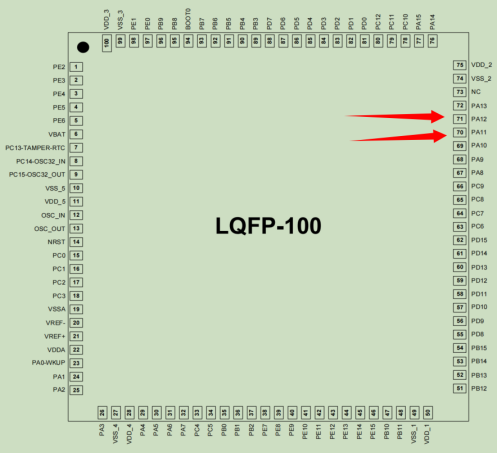

由HK32F103芯片的datasheet，如下截圖我們得知，CAN的發送引腳為PA12，接收引腳為PA11。

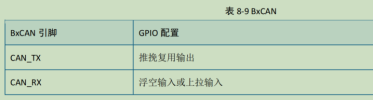

由HK32F103芯片的用戶手冊，如下截圖，得知需要把CAN的發送引腳PA12設置為推挽復用輸出，CAN的接收引腳PA11設置為浮空輸入或上拉輸入。

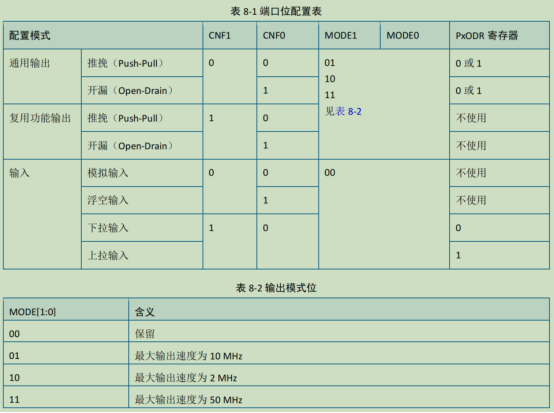

詳細的GPIO配置，依據該芯片的用戶手冊的表8-1：

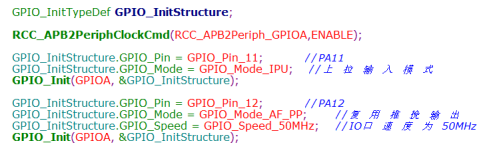

因此，軟件中對引腳的設置如下：

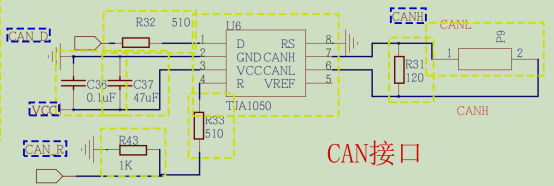

這里，我們使用TJA1050作為CAN收發器，原理示意圖如下：
將CAN_D連接HK32F103VET6芯片的引腳PA12，CAN_R連接HK32F103VET6芯片的引腳PA11，CANL和CANH接外部CAN總線（即前文提到的CAN-L和CAN-H）。

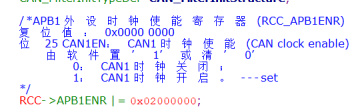

軟件驅動方面，首先應該使能CAN模塊的時鐘，如下：
HK32F103VET6芯片CAN模塊（后續我們簡稱其為bxCAN）有3個主要的工作模式：初始化、正常和睡眠模式。在硬件復位后，bxCAN 工作在睡眠模式以節省電能，同時 CANTX 引腳的內部上拉電阻被激活。軟件通過對 CAN_MCR 寄存器的INRQ或SLEEP 位置’1’，可以請求 bxCAN 進入初始化或睡眠模式。一旦進入了初始化或睡眠模式，bxCAN 就對 CAN_MSR 寄存器的 INAK 或 SLAK 位置’1’來進行確認，同時內部上拉電阻被禁用。當INAK 和 SLAK 位都為’0’時，bxCAN 就處于正常模式。在進入正常模式前，bxCAN 必須跟 CAN 總線取得同步；為取得同步，bxCAN 要等待 CAN 總線達到空閑狀態，即在 CANRX 引腳上監測到 11 個連續的隱性位。

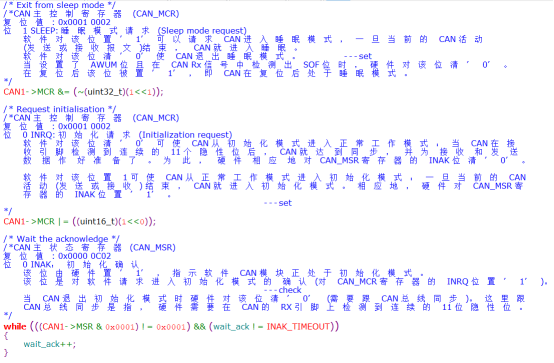

因此我們需要把CAN模塊設置為初始化模式，如下：

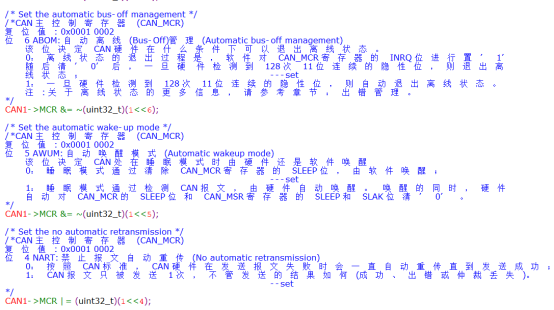

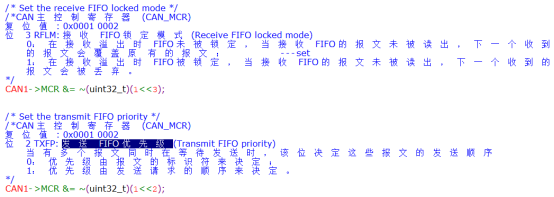

在初始化模式設置成功之后，根據具體應用的要求，設置自動離線(Bus-Off)管理、自動喚醒模式、是否禁止報文自動重傳、接收FIFO鎖定模式、發送 FIFO 優先級等，如下示例：
CAN通信過程中，很重要的一點是設置通信速率，bxCAN的通信速率設置依據HK32F103VET6用戶手冊中的：

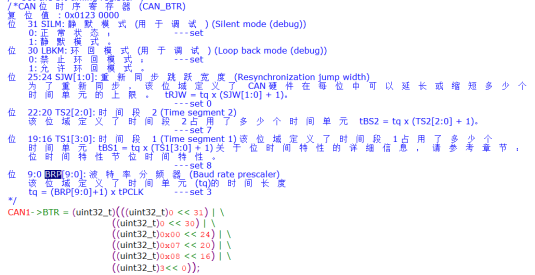

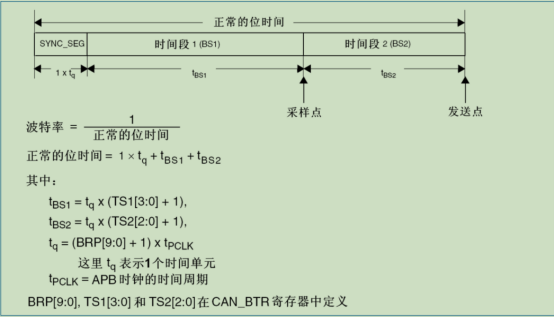

我們現在要設置500Kbps的通信速度，那么需要設置APB時鐘頻率為36MHz，還需要設置位BRP=3，TS1=8，TS2=7，如下：

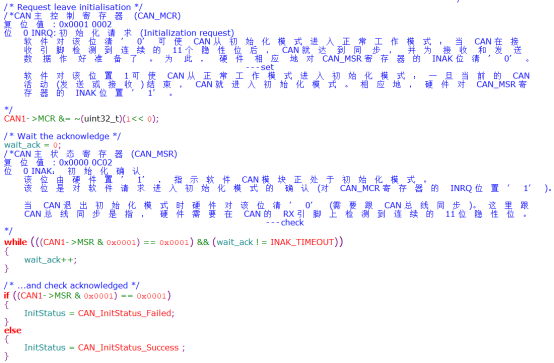

至此，CAN初始化中幾個重要特性已經設置好，可以把CAN模塊設置位正常模式，以便正常地發送報文。從初始化模式切換為正常模式的設置，如下：

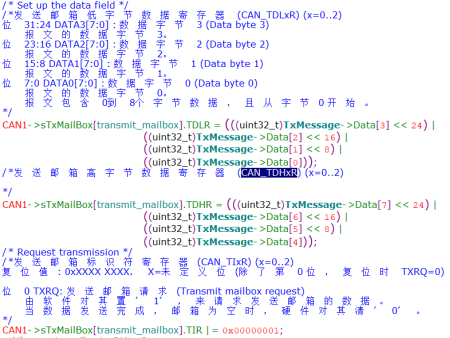

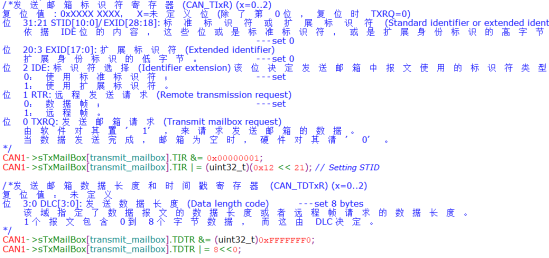

報文的發送，其核心在于正確操作CAN_TIxR、CAN_TDTxR、CAN_TDLxR、CAN_TDHxR寄存器，如下為例，發送標準格式的ID=0x12的8字節長度的CAN數據幀報文。

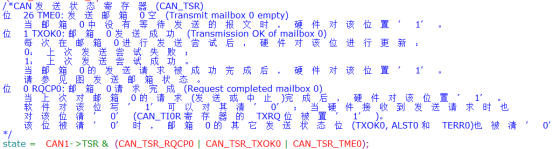

并通過對應的狀態寄存器檢查發送成功與否：

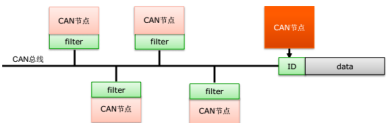

某個CAN節點要接收哪些CAN報文，由其CAN接收規則（或者稱為接收過濾器）設定。在接收到有效的報文之前，應該先設置好其接收規則。為此，HK32F103VET6的bxCAN 控制器為應用程序提供了 14 個位寬可變的、可配置的過濾器組（13~0），以便只接收那些軟件需要的報文。硬件過濾的做法節省了 CPU 開銷，否則就必須由軟件過濾從而占用很大的 CPU開銷。每個過濾器組x由2個32位寄存器，CAN_FiR1和CAN_FiR2【(CAN_FiRx) (i＝0..13； x=1..2)】，組成。
每個過濾器組的位寬都可以獨立配置，以滿足應用程序的不同需求。根據位寬的不同，每個過濾器組可提供：
• 1 個 32 位過濾器，包括：STDID[10:0]、EXTID[17:0]、IDE 和 RTR 位
• 2 個 16 位過濾器，包括：STDID[10:0]、IDE、RTR 和 EXTID[17:15]位
此外過濾器可配置為，屏蔽位模式和標識符列表模式。
在屏蔽位模式下，標識符寄存器和屏蔽寄存器一起，指定報文標識符的任何一位，應該按照“必須匹配”或“不用關心”處理。
在標識符列表模式下，屏蔽寄存器也被當作標識符寄存器用。因此，不是采用一個標識符加一個屏蔽位的方式，而是使用 2 個標識符寄存器。接收?qǐng)?bào)文標識符的每一位都必須跟過濾器標識符相同。

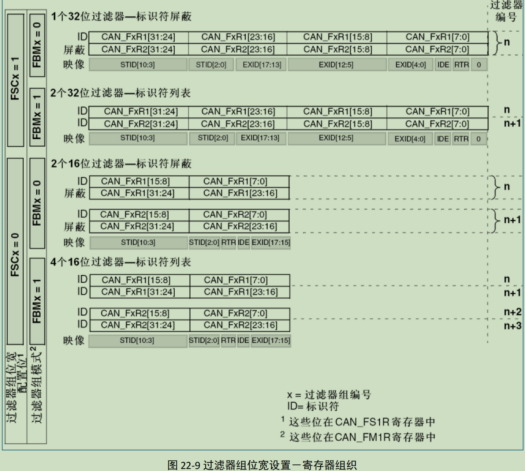

過濾器組可以通過相應的 CAN_FM1R 寄存器配置。在配置一個過濾器組前，必須通過清除 CAN_FAR寄存器的 FACT 位，把它設置為禁用狀態。通過設置 CAN_FS1R 的相應 FSCx 位，可以配置一個過濾器組的位寬，請參見下圖。通過 CAN_FM1R 的 FBMx 位，可以配置對應的屏蔽/標識符寄存器的標識符列表模式或屏蔽位模式。
我們以常用的一個32位過濾器+標識符屏蔽的方式為例進行說明。
如上圖，“映像”行中，RTR對應CAN_FiRx的bit1，IDE對應CAN_FiRx的bit2，EXID對應CAN_FiRx的bit3-bit20，STID對應CAN_FiRx的bit21-bit31。結合前文仲裁段和控制段所述，RTR為0時表示該CAN幀是數據幀，為1時表示該CAN幀是遠程幀；IDE為0時表示該CAN幀是標準格式，為1時表示該CAN幀是擴展格式。標準格式下只用到STID位，擴展格式下還會用到EXID位。在32位過濾器+標識符屏蔽的方式應用中，“ID”行中，即CAN_FiR1寄存器用于設置CAN報文的ID、IDE、RTR。“屏蔽”行中，即CAN_FiR2寄存器用于設置接收?qǐng)?bào)文過程中，是否比較ID、IDE、RTR這些對應的各個位，為0時表示“不用關心”，為1時表示“必須匹配”。以RTR為例，當設置CAN_FiR2的RTR為1“必須匹配”，且CAN_FiR1時RTR為0時，表示只接收數據幀，不接收遠程幀；而當設置CAN_FiR2的RTR為0時“不用關心”，表示無論是數據幀還是遠程幀，都會進行接收。
下面，我們開始說明過濾器的具體設置。

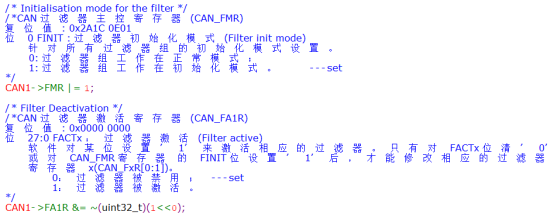

首先應該設置過濾器組工作在初始化模式并暫時禁用過濾器，如下：

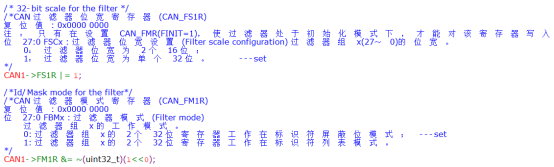

接著設置過濾器的位寬是單個32位，及工作在標識符屏蔽位模式下，如下：

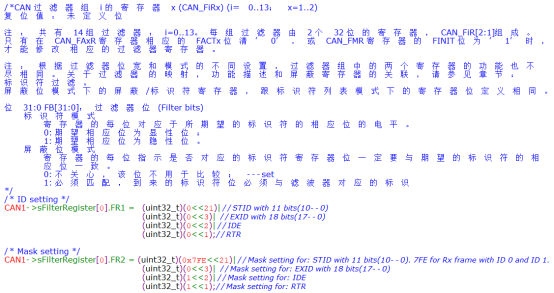

假設我們現在只需要接收兩條CAN標準數據幀，且其ID分別為00000000000和00000000001，那么應該設置IDE為0，RTR為0，CAN_FiR1為0，CAN_FiR2為0xFFC00006，如下：

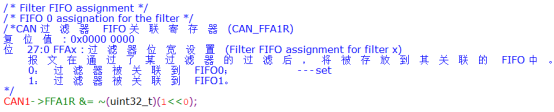

接著設置接收到的報文存放于哪個FIFO，這里我們存放到FIFO 0，如下：
最后重新激活過濾器和設置過濾器工作在正常模式：
