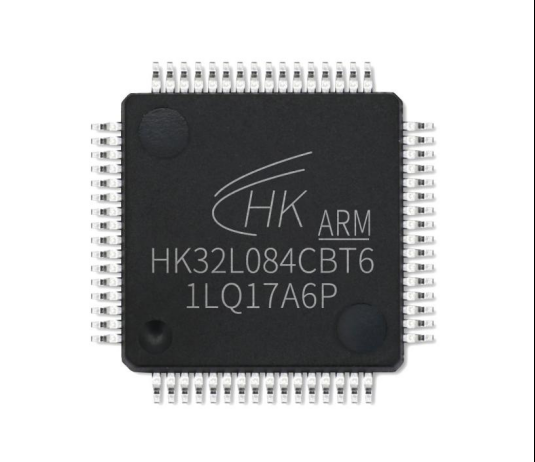

世界級超低能耗10nA HK32L084CBT6在AIOT及物聯網領域的應用
隨著AIOT及物聯網大數據技術的發展，豐富了人們生活的同時也帶來了極大的便利，在足不出戶的情況下就能通過網絡遠程完成自己的工作，這時候網絡通訊就需要很多的網絡節點通過不同的傳感器采集相關的數據。在很多應用場合包括移動產品應用、野外數據采集等就需要使用到低能耗、超低能耗的產品，而作為產品的核心部分的控制芯片-低能耗MCU就顯得尤為重要了，既要能及時準確的采集相應數據，也需要有超常的待機時間。
航順芯片通過多年的技術積累，使用公司獨創的超低能耗7nA設計平臺研發設計推出了基于ARM Cortex-M0的HK32L08X家族的超低能耗芯片，其性能及能耗均達到行業中國最低能耗。
HK32L08x家族支持豐富的功耗模式(Sleep、Low Power Run、Normal Stop、Low Power Stop、Standby)，特別是擁有航順TM專利的Low Power Stop模式，為客戶提供低至450nA @3.3v，10us快速喚醒的超低能耗性能。HK32L08x家族在shutdown的關機模式下電流低至10nA并可以通過外部引腳喚醒。

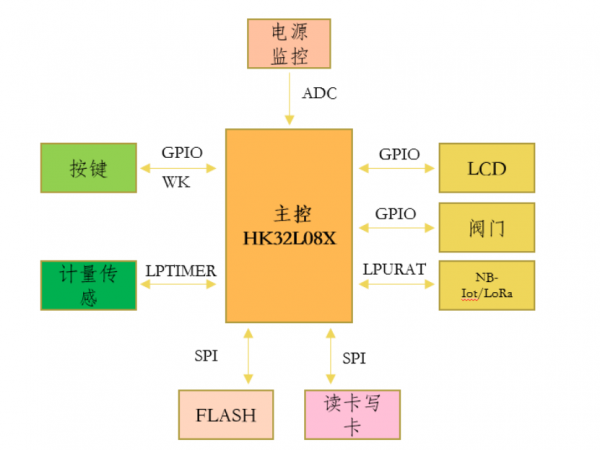

HK32L08X在智能燃氣儀表中的應用
產品特點
l 工作電壓范圍
n 單電源域：主電源VDD 1.8 ~ 4.2V、2.7~ 5.5V
l ARM Cortex-M0 Core
n 最高時鐘頻率：48MHz
n 24位System Tick計時器
n 支持CPU Event信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動
n SWD調試端口
n 支持獨立看門狗和窗口看門狗
l 存儲器
n 高達128KByte的Flash存儲器。
u CPU主頻不高于24MHz時，支持0等待總線周期。具有代碼安全保護功能，可分別設置讀保護和寫保護；可以加密Flash上存儲的指令和數據，防止Flash內容被物理攻擊。
u 支持ECC功能
n 高達20KByte SRAM，沒有HW Parity功能
n 內置EEPROM可選
l 典型工作電流
n 動態功耗:88uA/MHz in Run Mode
n 支持LowPowerRun Mode、Normal Stop Mode、Low Power Stop Mode、Standby Mode
l 芯片時鐘源
n 外部HSE：支持4~16MHz晶振，典型8MHz晶振
n 外部LSE：32.768KHz晶振
n 內部HSI RC振蕩器時鐘
u 8MHz/16MHz/32MHz/48MHz可配置
n 內部MSI RC振蕩器時鐘
u 65.5K/131K/262.1K/524.3K/1.049M/2.097M/4.194M可配置
n 內部LSI時鐘：40KHz
n PLL 時鐘
n 支持三個管腳輸入時鐘
l 芯片內部系統時鐘源
n 芯片所有時鐘源都可選擇為系統時鐘，包括慢速時鐘LSI和LSE。用戶可根據應用的功耗和性能要求靈活選擇系統時鐘。
l 復位
n 外部管腳復位
n 電源上電復位
n 軟件復位
n 看門狗（IWDT和WWDT）計時器復位
n 低功耗模式復位
l 低電壓檢測（PVD）
n 八個等級檢測電壓門限可調
n 上升沿和下降沿可配置
l 一個12位SAR ADC轉換器
n 高達16個外部模擬信號輸入通道
n 最高轉換器頻率：1.14Mbps
n VDDA外部基準電壓輸入
n 支持自動連續轉換、掃描轉換
l 一個12位DAC轉換器
l 二個模擬比較器
l 二個模擬運算放大器
l 溫度傳感器
n 模擬輸出內部連接到A/D轉換器獨立通道
l 支持段式液晶驅動，8Com*28Seg或者4Com*32Seg
l 通用串行通訊接口
n 二個USART，支持主同步 SPI 和調制解調器控制，具有 ISO7816 接口、LIN、IrDA 能力自動波特率檢測和喚醒特性
n 二個UART
n 一個LPUART
n 二個高速SPI，有 4 至 16 個可編程比特幀，有復用的 I2S 接口
n 二個I2C，支持極速模式 （1 Mbit/s），SMBus/PMBus，可從停止模式喚醒
n 一個USB2.0 High-Speed Device，支持免晶體應用方案
l 定時器
n TIM1高級控制定時器，有 6 通道PWM輸出，以及死區生成和緊急停止功能
n TIM2/TIM3通用定時器
n LPTIM1/2/3低功耗定時器
l 一個蜂鳴器頻率發生器
l 通用輸入輸出IO
n 高達51個GPIO引腳，部分IO支持5V Tolerant
n 所有GPIO引腳可配置為外部中斷輸入
n 提供最高20mA驅動電流
l 五通道的DMA控制器，支持Timers、ADC、SPIs、I2Cs、USARTs等多種外設觸發
l 支持多種安全加密模塊
n CRC計算模塊
n 支持AES128
n 支持TRNG
l 定點數除法/開方運算單元
n 支持32位定點數除法，可同時得到商和余數
n 支持32位定點數高精度開方
l 支持 RTC日歷，具有鬧鐘，可從停止 / 待機狀態周期喚醒。集成20字節備份寄存器。
l 支持四個可編程邏輯單元，處理簡單的邏輯運算。
l 支持96Bit唯一識別碼
l 工作溫度范圍：-40oC ~ 85oC
l 可靠性
n 通過HBM2000V/CDM500V/MM200V/LU等級測試
HK32L08x家族應用領域非常廣泛，包括物聯網低能耗傳感器終端、水表、電表、氣表、ETC、智能手表、運動手環、無人機飛控、云臺控制、玩具產品、家用電器、智能機器人等。
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們為大家介紹了《航順芯片HK32L系列世界級超低功耗10nA已批量交貨》，產品已批量生產，無需擔心供貨問題！
