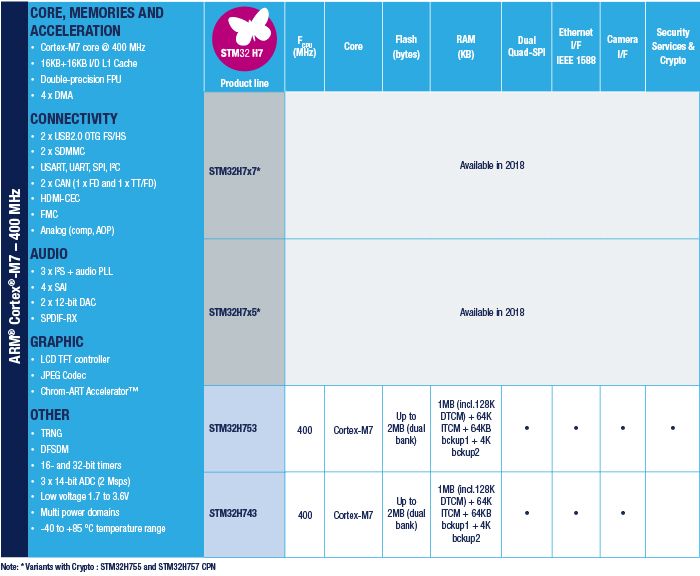

基于ARM® Cortex®-M7內核的STM32H7系列高性能MCU
利用L1緩存，STM32H7 32位單片機實現了Cortex-M7內核的最高理論性能——無論是從嵌入式閃存還是外部存儲器來執行代碼：400 MHz 處理器頻率下性能可達到 2010 CoreMark /856 DMIPS。
STM32H7系列32位MCU采用Cortex-M7內核，具有新一代外設集的智能架構
• 面向內核、外設和存儲器互連的AXI總線和多AHB總線矩陣
• 16 KB I緩存和16 KB的D緩存
• 高達2 MB的嵌入式雙區閃存，具有ECC和同時讀寫能力
• 高速主直接存儲器訪問（MDMA）控制器、兩個用于優化外設管理的具有FIFO和請求路由器能力的雙端口DMA以及一個額外的DMA
• Chrom-ART加速器，可高效地復制2D圖像。設備中的雙精度FPU，也是加速特性的一部分
• 雙時鐘架構使得外設速度獨立于CPU速度，系統時鐘變化不影響外設工作
• 更多外設，例如四個支持SPDIF輸出的串行音頻接口（SAI）、三個全雙工I2S接口、一個支持四路輸入的SPDIF輸入接口、兩個具有專用供電的USB OTG模塊和雙模QSPI接口、兩個FD-CAN控制器、一個高精度定時器、一個TFT-LCD控制器、一個JPEG編解碼器、兩個SDIO接口以及很多其它模擬外設，比如三個快速14位ADC、兩個比較器和兩個運算放大器。
• 分散結構的1 MB SRAM： 192 KB的TCM RAM（包括64 KB的ITCM RAM和128 KB的DTCM RAM，用于存放時間敏感的關鍵程序或數據），512 KB、288 KB和64 KB的用戶SRAM，以及能在最低功耗模式下保存數據的4 KB備份域SRAM。
安全性
在量產初始編程或在現場執行固件升級時能進行授權確認并保護您的軟件IP。
高能效
• 多功耗域架構允許在不同的功耗域設置不同的低功耗模式，以優化功耗效率。除了在運行或停止模式期間可為內核提供不同電壓的主穩壓器外，設備還內置有為內嵌PHY供電的USB穩壓器以及一個備份穩壓器。
• 在運行模式（外設關閉），功耗典型值為278 μ/MHz @VDD = 3.3 V和25 °C
• 低功耗待機模式的功耗為7 μA
兼容性
• Cortex-M7向下兼容Cortex-M4指令集
• STM32H7系列32位微控制器與STM32F7系列公用封裝的引腳全兼容，與STM32F4系列的公用封裝的大部分引腳兼容 *
* 注意：關于100腳封裝的特例，請參看數據手冊
