新唐M463 CAN FD/USB HS 系列選型指南
NuMicro® M463 CAN FD/USB HS 系列為基于 Arm Cortex-M4F 核心的 32 位微控制器，內建 DSP 指令集和單精度浮點運算單元(FPU)，適用于 IoT 物聯網、工業控制、消費性電子等各類產品應用。M463 CAN FD/USB HS 系列工作頻率高達 200 MHz（相比新唐的明星產品M480系列主頻提升了8M），提供 1.7V 至 3.6V 的寬工作電壓（想比M480系列低了0.1V），-40°C 至 105°C 的寬工作溫度，支持多種封裝選擇，以及出色的高抗干擾特性 ESD HBM 2 KV 和 EFT 4.4 KV。
為滿足智能家電功能需求之增長，M463 CAN FD/USB HS 系列內建了高達 256 KB 的 Flash 用于程序儲存，128 KB 的 SRAM 供代碼運行使用。代碼安全方面，256 KB Flash 支持 XOM (Execute-Only-Memory) 僅可執行內存功能以保護機密程序代碼在運行時不被竊取。最后，為了減少內核搬運數據的負擔，M463 CAN FD/USB HS 系列還提供了 1 組 16 通道的 PDMA (peripheral direct memory access) 直接內存訪問功能，以提升整體系統之效能。
M463 CAN FD/USB HS 系列支持豐富的周邊接口，包含硬件加解密引擎、硬件 key store、隨機數生成器 TRNG、Hyper Bus 接口、2 組 CAN FD、1 組 USB 高速 OTG、高達 24 通道的 16 位 PWM 輸出、8 組 UART、4 組 SPI/I2S、2 組 Quad-SPI、5 組I2C 和一個實時時鐘RTC(real-time clock)。
M463 CAN FD/USB HS 系列同時整合了許多模擬接口，包含 2 組模擬比較器、1 組 12 位 SAR ADC (高達 16 信道)。
關于開發工具支持，新唐提供了 NuMaker-M463KG 開發板，以及 Nu-Link debugger 工具。除此之外，還支持 Keil MDK, IAR EWARM, Eclipse IDE with GNU GCC 等常用開發環境。

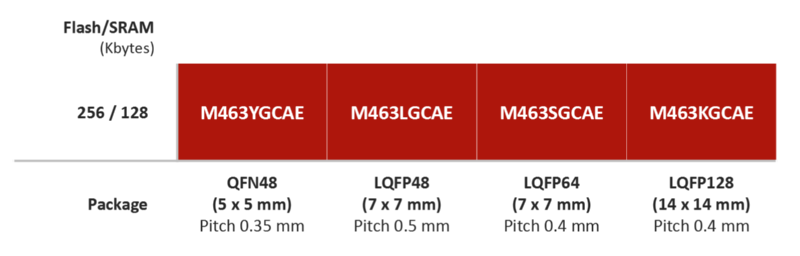

M463 CAN FD/USB HS 系列支持 4 種封裝選擇。
- QFN48 w/ EPAD: 5 mm x 5 mm, 管腳間距 0.35 mm
- LQFP48: Body Size 7 mm x 7 mm, 管腳間距 5 mm
- LQFP64: Body Size 7 mm x 7 mm, 管腳間距 4 mm
- LQFP128: Body Size 14 mm x 14 mm, 管腳間距 4 mm
M463 CAN FD/USB HS 系列可支持各類應用市場需求，如：
- 物聯網網關
- 工業控制
- 電信
- 數據中心
關鍵特色:
| • | 運作特性 (Operating Characteristics) | ||||||||||||||||||||||||||
| - | 工作電壓: 1.7 V 至 3.6 V | ||||||||||||||||||||||||||
| - | 工作溫度: -40 °C 至 +105 °C | ||||||||||||||||||||||||||
| - | EFT 4.4 KV | ||||||||||||||||||||||||||
| - | ESD HBM 2 KV | ||||||||||||||||||||||||||
| • | 內核 (Core) | ||||||||||||||||||||||||||
| - | ARM Cortex-M4F，工作頻率可達 200 MHz | ||||||||||||||||||||||||||
| - | DSP 指令集 | ||||||||||||||||||||||||||
| - | 單精度浮點運算單元 (FPU) | ||||||||||||||||||||||||||
| - | 最高支持 8 區 MPU (Memory Protection Unit) | ||||||||||||||||||||||||||
| • | 內存 (Memory) | ||||||||||||||||||||||||||
| - | 高達 256 KB Flash | ||||||||||||||||||||||||||
| - | Flash 支持高達 4 區間之 XOM (Execute-Only-Memory) 僅可執行內存功能 | ||||||||||||||||||||||||||
| - | 8 KB LDROM (user-defined loader ROM) | ||||||||||||||||||||||||||
| - | 3 KB OTP (One-Time-Programmable ROM) | ||||||||||||||||||||||||||
| - | 高達 128 KB SRAM，其中 64 KB 支持 hardware parity check 功能 | ||||||||||||||||||||||||||
| • | 時鐘控制 (Clocks) | ||||||||||||||||||||||||||
| - | 外部 4 至 24 MHz 高速晶振 | ||||||||||||||||||||||||||
| - | 外部 32.768 kHz 低速晶振，支持實時時鐘 RTC (Real Time Clock) | ||||||||||||||||||||||||||
| - | 內部 12 MHz 高速振蕩器 | ||||||||||||||||||||||||||
| - | 內部 10 kHz 低速晶振 | ||||||||||||||||||||||||||
| - | 內部 PLL 可達 200 MHz | ||||||||||||||||||||||||||
| • | 電源管理 (Power management) | ||||||||||||||||||||||||||
| - | 運行模式功耗: 135 μA/MHz (25°C/3.3V，周邊關閉) | ||||||||||||||||||||||||||
| - | 低漏電休眠 (LLPD) 模式功耗: 80 μA | ||||||||||||||||||||||||||
| - | 預備休眠 (SPD) 模式功耗: 0.9 μA (無 RAM retention) | ||||||||||||||||||||||||||
| - | 深度休眠 (DPD) 模式功耗: 0.15 μA (RTC 關閉) | ||||||||||||||||||||||||||
| - | RTC 帶 Vbat: 0.5 μA | ||||||||||||||||||||||||||
| - | 休眠模式喚醒方式: RTC、WDT、I2C、Timer、UART、GPIO、EINT、ACMP、SDH、USB FS、USB HS、EMAC 和 BOD | ||||||||||||||||||||||||||
| • | 定時器和脈波寬度調變 (Timer & PWM) | ||||||||||||||||||||||||||
| - | 4 組 32 位定時器 | ||||||||||||||||||||||||||
| - | 高達 12 路增強型 PWM，帶有 12 個 16 位定時器 | ||||||||||||||||||||||||||
| - | 高達 12 路基本型 PWM，帶有 2 個 16 位定時器 | ||||||||||||||||||||||||||
| - | 1 個 24 位倒數 SysTick 定時器 | ||||||||||||||||||||||||||
| - | 1 個看門狗定時器 | ||||||||||||||||||||||||||
| - | 1 個窗口看門狗定時器 | ||||||||||||||||||||||||||
| • | 直接內存訪問 (PDMA) | ||||||||||||||||||||||||||
| - | 支持一組帶 16 通道 PDMA | ||||||||||||||||||||||||||
| - | 信道開啟方式: software trigger、UART、SPI、EPWM、TIMER、ADC、DAC、ACMP 和 I2C | ||||||||||||||||||||||||||
| • | 模擬周邊 (Analog Peripheral) | ||||||||||||||||||||||||||
| - | 支持 1 組高達 16 通道之 12 位、5 MSPS、SAR ADC | ||||||||||||||||||||||||||
| - | 支持 2 組模擬比較器 | ||||||||||||||||||||||||||
| - | 內建參考電壓源 | ||||||||||||||||||||||||||
| • | 通訊接口 (Connectivity) | ||||||||||||||||||||||||||
| - | 高達 8 組 UART 接口，帶 IrDA 功能 (UART0 和 UART1 支持 LIN 功能) | ||||||||||||||||||||||||||
| - | 高達 1 組 ISO-7816-3 接口，支持全雙工 UART 模式 | ||||||||||||||||||||||||||
| - | 高達 5 組 I2C 接口，帶 SMBus/PMBus 功能 (最高 3.4 Mbps) | ||||||||||||||||||||||||||
| - | 高達 4 組 SPI/I2S 接口 (在 SPI Master 模式下可高達 100 MHz) | ||||||||||||||||||||||||||
| - | 高達 2 組 Quad-SPI 接口 (在 Master 模式下可高達 100 MHz) | ||||||||||||||||||||||||||
| - | 2 組 CAN FD 界面 | ||||||||||||||||||||||||||
| - | 1 組 SD 卡控制器 (高達 50 MHz) | ||||||||||||||||||||||||||
| - | 1 組 USCI 界面 | ||||||||||||||||||||||||||
| - | 1 組 PSIO 界面 | ||||||||||||||||||||||||||
| - | 支持 6x8 Keypad 接口 (KPI) | ||||||||||||||||||||||||||
| - | 高達 2 組正交編碼器接口 (EQEI) | ||||||||||||||||||||||||||
| - | 高達 2 組 24 位、3 通道輸入捕捉計數器單元 (ECAP) | ||||||||||||||||||||||||||
| • | 進階通訊界面 | ||||||||||||||||||||||||||
| - | USB 2.0 高速 OTG 內建 PHY | ||||||||||||||||||||||||||
| • | 硬件加解密加速器 | ||||||||||||||||||||||||||
| - | AES-256 | ||||||||||||||||||||||||||
| • | 偽隨機數生成器 (PRNG) | ||||||||||||||||||||||||||
| • | 真隨機數生成器 (TRNG) | ||||||||||||||||||||||||||
| • | 硬件鑰匙儲存 Key Store | ||||||||||||||||||||||||||
| • | 安全開機 Secure Boot | ||||||||||||||||||||||||||
| • | 電壓可調接口 (VAI) | ||||||||||||||||||||||||||
| • | 循環冗余校驗 (CRC) | ||||||||||||||||||||||||||
| • | 實時時鐘 (RTC)，帶Vbat | ||||||||||||||||||||||||||
| • | 支持高達 100 根具中斷能力的 I/O 腳位 | ||||||||||||||||||||||||||
| • | IEC60730-1 Class B | ||||||||||||||||||||||||||
| - | 提供經認證的 IEC60730-1 Class B 軟件測試庫 STL(Software Test Library) | ||||||||||||||||||||||||||
| • | 開發平臺支持 | ||||||||||||||||||||||||||
| - | 支持 Arm Keil RVMDK及IAR EWARM IDE 開發環境 | ||||||||||||||||||||||||||
| - | 支持免費 Eclipse IDE 開發環境帶 GNU 編譯程序 | ||||||||||||||||||||||||||
| - | 在線電路更新 ICP (In Circuit Programmer)，透過 Nu-Link debugger 工具進行韌體更新 | ||||||||||||||||||||||||||
| - | 在線系統更新 ISP (In System Programmer)，透過 UART、SPI、I2C、RS-485 等周邊接口進行韌體更新 | ||||||||||||||||||||||||||
| - | Pin Viewer 軟件工具提供實時的 I/O 引腳狀況 | ||||||||||||||||||||||||||
| - | PinConfigure 軟件工具支持引腳分配，初始程序產生以及 OrCAD/Protel 組件產生 | ||||||||||||||||||||||||||
| • | 96 位唯一標識符 (UID) | ||||||||||||||||||||||||||
| • | 128 位唯一客戶標識符 (UCID) | ||||||||||||||||||||||||||
| • | Package | ||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
