N76E003的學習之路（二）
最近一直在想N76E003和STM8M003的對比情況，在網上找了不少資料，看了不少文檔，具體總結如下：
STM8S003F3P6：一共20個腳，最多支持16個GPIO，支持16個外部中斷；2個16位定時器[TIM1/TIM2]，最多可以輸出3路PWM信號；5個ADC通道，支持SPI/I2C/UART；8KBYTE FLASH，1K RAM，128 BYTE EEPROM；還有內置16M 高速振蕩器，WDG等等。
單從器件的性能上來看：新唐的N76E003AT20相比之下更具備經典的優勢：
• 1T/8051 ：1T超值單片機，8051我們更熟悉的經典內核；
• 18KB Flash ROM：優于8KB Flash，而且18KB的閃存空間，全部都可以作為資料存儲空間應用；
• 1024B SRAM ；
• 17個+1個輸入口：優于最多支持16個GPIO；
• 2*UART, I2C ,SPI ：優于SPI/I2C/UART(多一個UART)；
• 8ch of 12bit ADC ：優于5通道10bit ADC ；
• 6ch of individual duty PWM ：優于3路PWM輸出；
• 10KHz LIRC for WDT reset / WKT ；
• 16MHz HIRC ±1% Room temp. ±2% full condition；
• -40~105 ℃ 溫度范圍更寬；
• 2.4V至5.5V更寬的供電電壓范圍；
• TSSOP20 / QFN20；
• ESD＆EFT：HBM/8KV MM/400V,Over 4KV，優異的ESD和EFT，抗干擾和ESD防護能力；

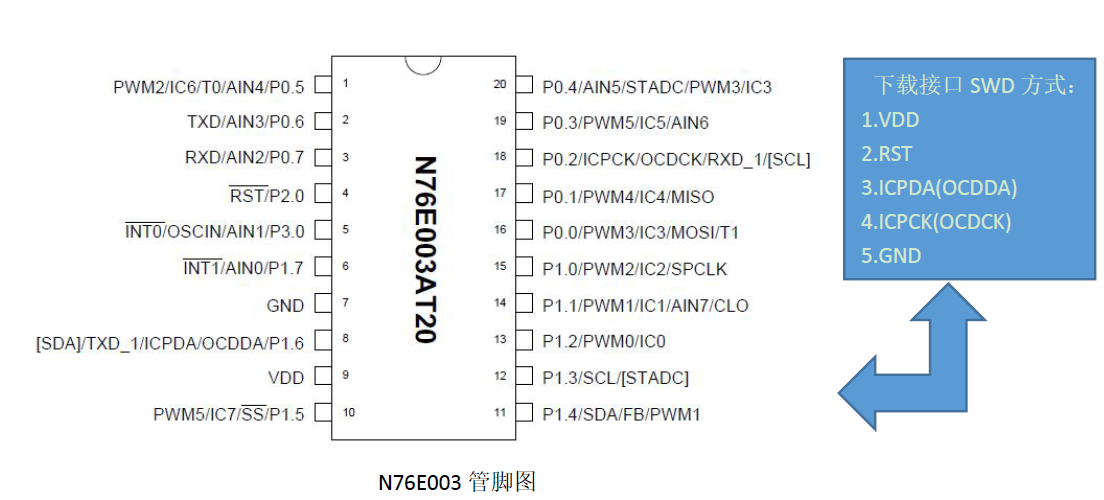

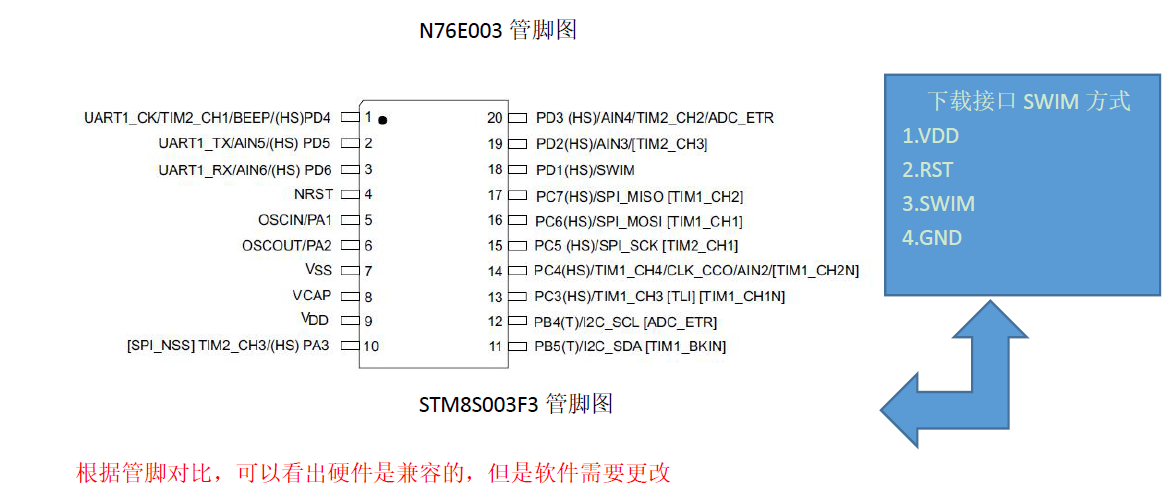

一．N76E003 和STM8S003F3 的管腳圖對比

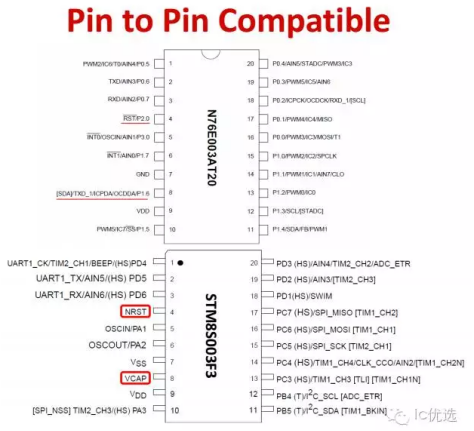

不過標注的地方要注意一下，比如8腳和4腳。
N76E003 的開發板

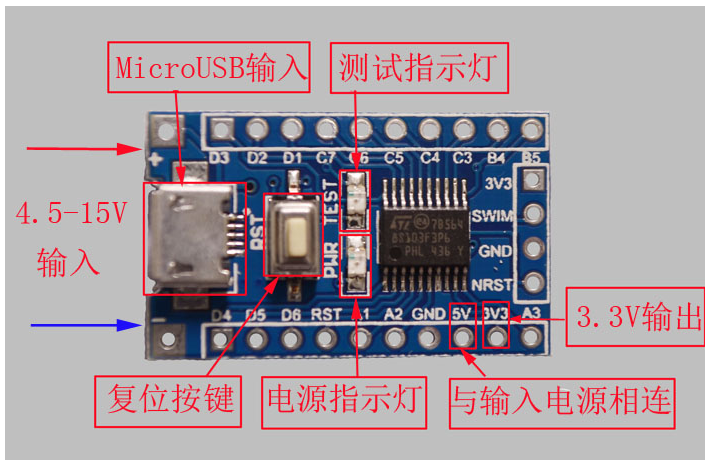

STM8S003 的開發板

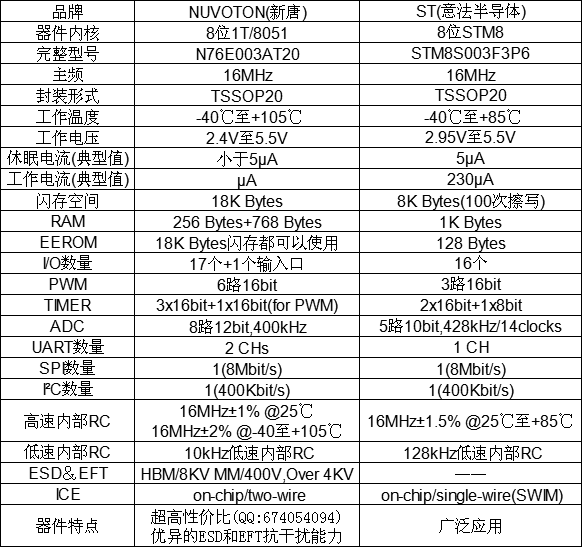

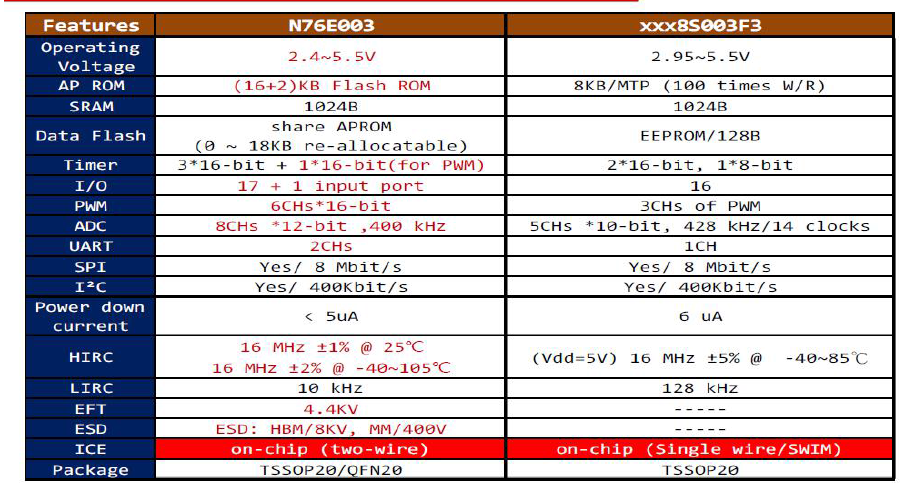

二．N76E003 和STM8S003F3 的特性對比
關于一些引腳符號，在這里有一些說明：
VDD：D=device 表示器件的意思, 即器件內部的工作電壓；VCC：C=circuit 表示電路的意思, 即接入電路的電壓；VSS：S=series 表示公共連接的意思，通常指電路公共接地端電壓；GND(Ground)代表地線或0線.GND就是公共端的意思，也可以說是地，但這個地并不是真正意義上的地。是出于應用而假設的一個地，對于電源來說，它就是一個電源的負極。它與大地是不同的。有時候需要將它與大地連接，有時候也不需要，視具體情況而定。
STM8 MCU有四種相對獨立的供電電源：
VDD/VSS：主電源(3V到5.5V)
VDDIO/VSSIO：I/O口供電電源(3V到5.5V)
VDDA/VSSA：模擬部分供電電源
VREF+/VREF-：ADC參考電源

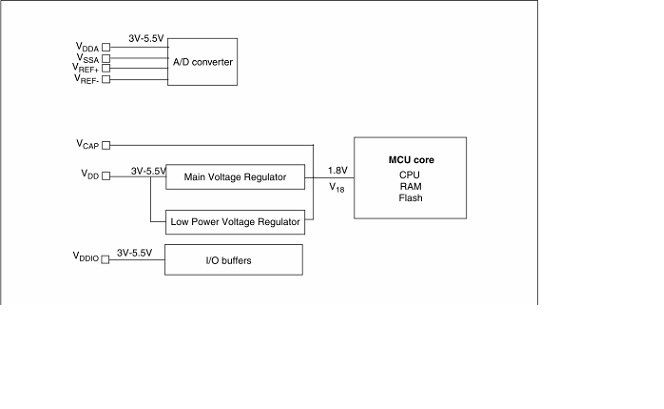

VDD/VSS引腳用于給內部主電壓調節器(MVR)和內部低功耗電壓(LPVR)調節器供電。這兩個調節器的輸出連接在一起，向MCU的核(CPU，F(xiàn)LASH和RAM)提供1.8V電源(V18)。
在低功耗模式下，系統會將供電電源從MVR自動切換到LPVR以減少電流消耗。
為穩定MVR，在VCAP引腳必須連接一個電容。該電容應該擁有較低的等效串聯電阻值(ESR)，電容最小的推薦容值為470nF。
根據封裝的大小，可能有一對或兩對特定的VDDIO/VSSIO來給I/O供電。
VDDA/VSSA和VREF+/VREF-都和ADC模塊相連接。
