無線充電Tx
無線充電Tx
參考設計

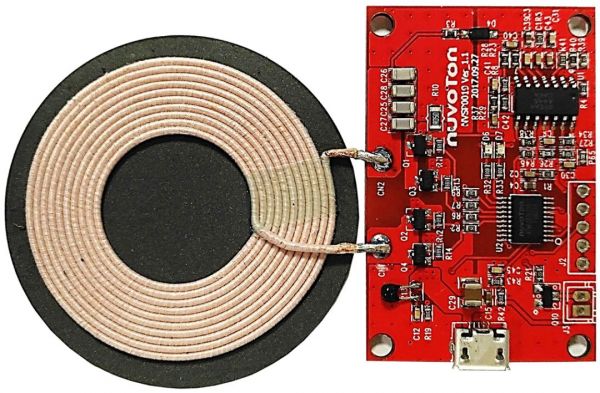

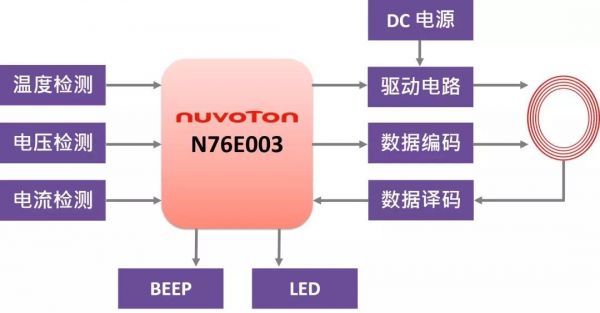

相容 Qi 標準 5W 無線充電參考設計
N76E003，調頻
方案特性： ▶ 5W 單線圈，調頻 ▶ 相容Qi Ver1.2.4標準，A11 ▶ 動態功率調整，效率72% ▶ 異物檢測（FOD），過溫，限流 ▶ 充電 / 斷電 / 動態功率狀態指示
單片機： ✔N76E003 ✔1T 增強型8051
✔超高性價比

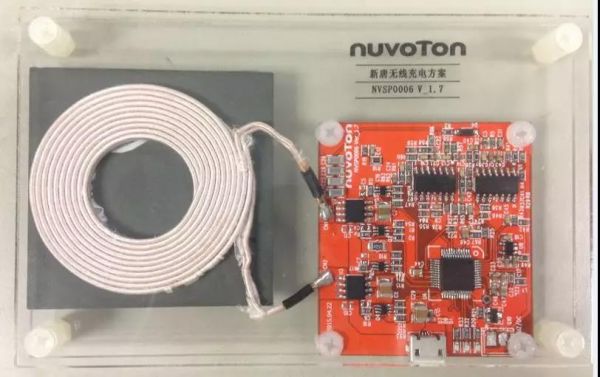

符合 Qi 標準 5W 無線充電方案

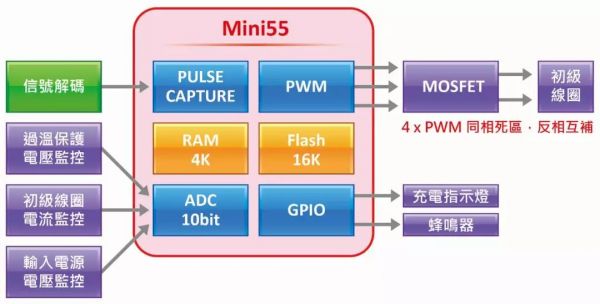

Mini55， 調頻
方案特性： ▶ 轉換效率達 75% ▶ 動態功率調整 ▶ 異物檢測 (FOD) ▶ 通過Qi Ver 1.1.2認證
單片機：✔Mini55 @ Cortex-M0
✔2.1V-5V工作電壓(節省LDO)
方案應用： ▶ 智慧手機充電器 ▶ 智慧穿戴設備充電器 ▶ 其它滿足 Qi 標準無線充電設備
👉 新唐為 WPC 正式會員

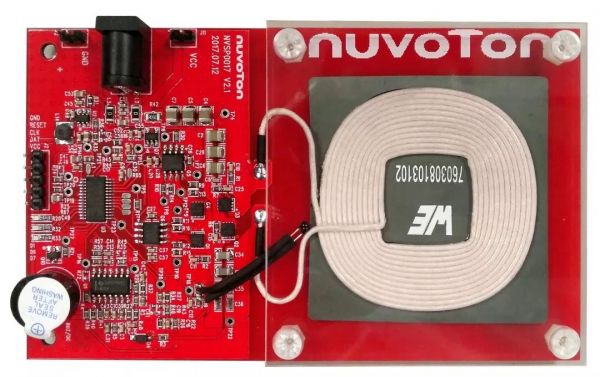

相容 Qi 標準7.5W無線充電
Mini57&NTC3604,定頻調壓
方案特性： ▶ 單線圈，12V 供電 ▶ 定頻調壓，支持 iPhone快充 ▶ 符合Qi Ver1.2.4標準，A11 ▶ 動態功率可調 ▶ 支持7.5W 和5W 功率輸出 ▶ 金屬異物檢測功能(FOD) ▶ 具有過溫、限流等保護功能 ▶ 資源豐富，方便二次開發
單片機： ✔Mini57 ✔NTC3604

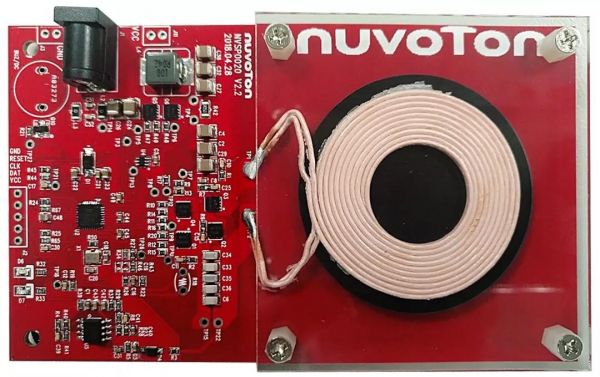

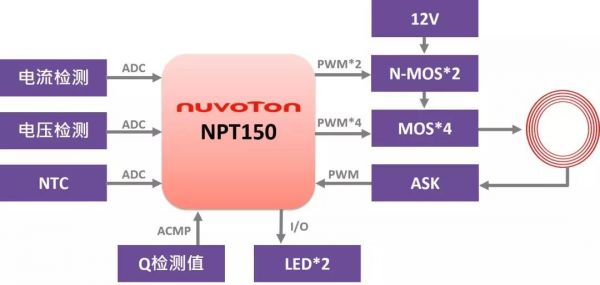

相容 Qi 標準7.5W無線充電
NPT150, 定頻調壓
方案特性： ▶ 單線圈，12V 供電 ▶ 集成SOC 方案(MCU+Mos driver) ▶ 定頻調壓，支持 iPhone快充 ▶ 符合Qi Ver1.2.4標準，A11 ▶ 動態功率可調 ▶ 支持7.5W 和5W 功率輸出 ▶ 金屬異物檢測功能(FOD) ▶ 具有過溫、限流等保護功能 ▶ 資源豐富，方便二次開發
單片機： ✔NPT150

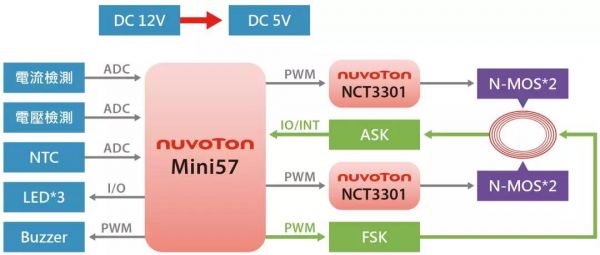

符合Qi標準 15W無線充電
Mini57，調頻
方案特性： ▶ 單線圈，調頻，12V 供電 ▶ 通過Qi Ver1.2.4認證，MP-A2 ▶ 支持5W 和15W 功率輸出 ▶ 轉換效率85%(15W)/76%(5W) ▶ 動態功率調整 ▶ 金屬異物檢測功能(FOD) ▶ 具有過溫、限流等保護功能 ▶ Flash容量富余，方便二次開發
單片機： ✔Mini57 ✔NTC3301
方案應用： ▶ 智慧手機充電器 ▶ 智慧穿戴設備充電器 ▶ 便攜式設備 ▶ 工業工具 ▶ 其它 Qi 標準無線充電設備

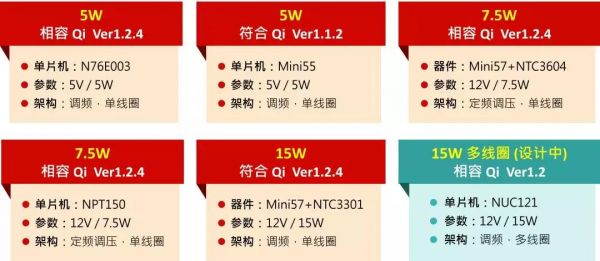

無線充電Tx參考設計組合
編輯：zzy 最后修改時間：2022-01-12
