一控多半橋電磁爐
煮夫煮婦福音
一顆單片機控制雙/多頭灶
半橋電磁爐解決方案
半橋電磁爐介紹
電磁爐采用的電磁感應加熱技術是將低頻50Hz交流電轉化為17~35KHz的中高頻電流，再通過感應線圈，形成高頻磁場，作用于專用的鐵質鍋具時即產生強大的電渦流磁場，使金屬原子高速激蕩碰撞，進而迅速產生高溫，實現快速加熱煮食的目的。
電磁爐方案分別為：單管方案、半橋方案與全橋方案。單管方案適合2千瓦以下（目前多數應用于家用電磁爐）；但如須高瓦數的爆炒功能，功率則需到達3千瓦-15千瓦，或需要線性功率調整及保持沸點、保溫等功能時就需要半橋方案了；工業加熱類超過15千瓦，則需采用全橋方案。
新唐半橋電磁爐方案采用工業級工作溫度: -40 °C ~105 °C單片機作為主控，內嵌硬件安全保護機制實現高效、安全特點，最大功率可達15千瓦，支持線性功率調整及小功率連續加熱（保持沸點、保溫等）功能，另提供多頭灶方案實現集中控制、協調分配總功率。
新唐提供兩種設計方案

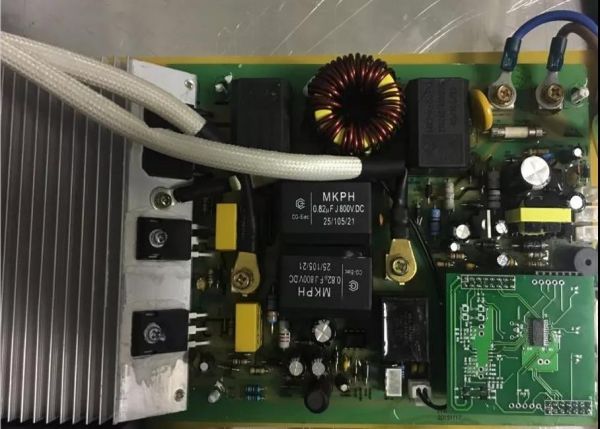

★單頭灶/雙頭灶★
01
Arm Cortex-M0 ，高達 48MHz
快速檢測、及時調整功率與安全保護
02
12 位 6 通道ADC，2個比較器
多通道精準檢測：電網電壓、電流、IGBT溫度、
線盤溫度、鍋底溫度、過零檢測等
03
48 MHz 16 位 6 通道 PWM (互補帶死區)
高效控制IGBT開關，提升效率且延長使用壽命
死區可調，兼容多種IGBT

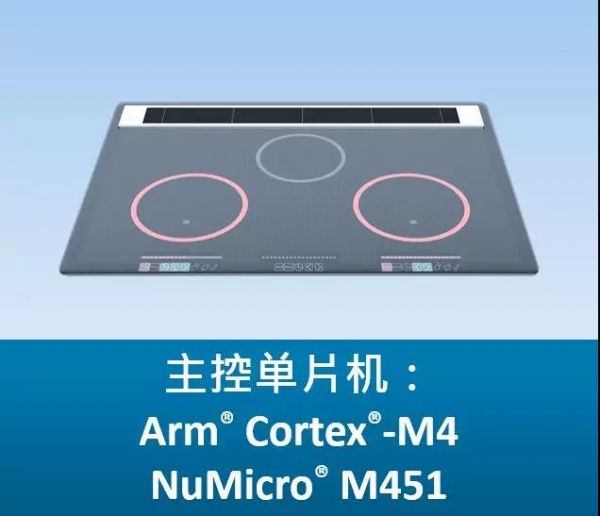

★最高達5頭的多頭灶★
01
Arm Cortex-M4 ，高達 72MHz 快速檢測各灶的過溫/過壓/過流，及時調整分配功率與安全保護
02
12 位 16 通道ADC，2個比較器
多通道精準檢測：電網電壓、電流、各灶IGBT溫度、線盤溫度、鍋底溫度、過零檢測等
03
144 MHz ，16 位 12 通道 PWM （互補帶死區）
高效控制IGBT開關，提升效率且延長使用壽命
死區可調，兼容多種IGBT

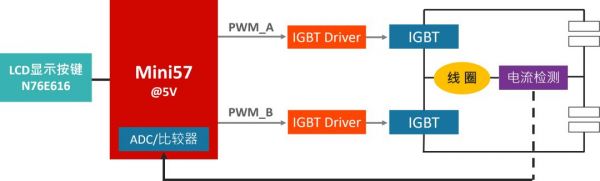

單頭灶系統示意圖
安全保護機制：過溫、過壓、過流、浪涌等輸出保護 （外部信號可開關PWM及設置輸出狀態，實現快速保護）

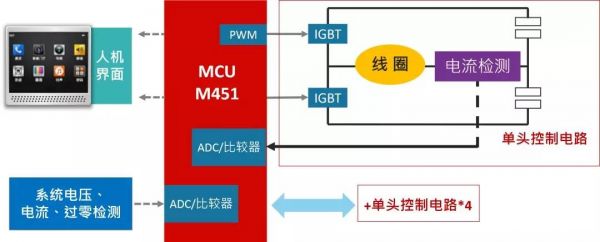

多頭灶系統示意圖
👉 安全保護機制：過溫、過壓、過流、浪涌等輸出保護 （外部信號可開關PWM及設置輸出狀態，實現快速保護）
👉 集中控制、協調分配總功率
方案特色
支持線性功率輸出與小功率連續加熱、保持沸點、保溫功能 ➡ 半橋電路靈活調整上下臂 IGBT 充放電時間
多重安全快速保護：顛鍋、過溫、過壓與過流等 ➡ 12 位 6 通道 ADC，2個比較器等信號硬件直接開關PWM
提升效率且延長使用壽命 ➡ 16 位 PWM (互補帶死區)，可高效控制 IGBT 開關
