舊小區新方案，帶屏電梯帶來全新生活步調
舊小區新方案，帶屏電梯帶來全新生活步調
老街、老房、老設施是舊小區的既有狀態，推動城鎮老舊小區改造是既定政策，也是居民急切可望的急迫需求，其中以加裝電梯的需求最為明顯。新唐提出了帶屏的電梯解決方案，包含了電梯系統、影像顯示系統等核心控制系統，其中影像顯示系統采用NuMicro® N9H30微處理器帶HMI解決方案，電梯系統采用帶CAN BUS的NuMicro® NUC1311微控制器。

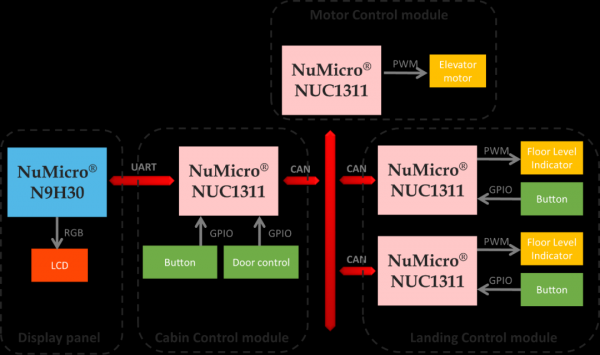

電梯系統包含了主控板、外呼板以及內呼板，其中使用CAN BUS做溝通的橋梁，皆使用NuMicro® NUC1311作為處理核心。主控板做控制馬達并接受內呼板/外呼板的樓層指令，外呼板需要顯示樓層位置及呼叫電梯，內呼板可以控制停留的樓層，并與顯示系統做結合，顯示當前樓層以及相關影像。影像顯示系統則處理多種影像格式，分辨率可達1024 x 768的影像。
方案特色
NuMicro® NUC1311 主控板、外呼板、內呼板:
新唐NUC1311 帶有一路CAN BUS 可以連接
以及4路UART以及12路PWM 可連接多種周邊
NuMicro® N9H30 影像顯示系統:
主頻高達 300MHz，指令周期快
支持2D Graphic Engine 及 JPEG 譯碼器
內建DDR Memory，可達128MB
內建 emWin GUI 窗口化鏈接庫
編輯：zzy 最后修改時間：2021-12-30
