新唐mini55/mini57無線充電芯片解決方案
隨著物聯網(IoT)、可穿戴和便攜式設備的發展，消費者開始厭倦雜亂的電纜和需要頻繁充電的電池。無線充電的優勢遠遠不止于擺脫線纜的束縛。當前市場上各種各樣的近場、遠場充電無線技術，其中包括感應式、諧振式、超聲及紅外線充電等等，這些技術都需要遵循不同的標準，也需要不同程度的折中。隨著人們對無線世界的向往，預計充電技術將出現急劇增長。

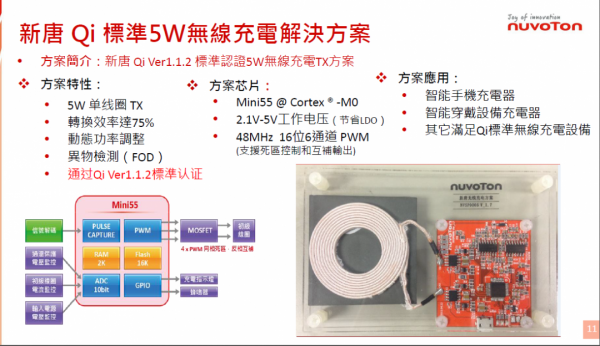

臺灣MCU第一生產廠家芯唐科技推出了多款符合Qi標準的無線充電解決，我們先一起欣賞其精致的電路板：
無線充電IC原廠及其代理商
無線充電屬于高壁壘行業。目前無線充電產業鏈涉及到的有無線充電芯片、模組方案設計、磁性材料線圈以及天線等企業。從整體產業鏈分布來看，無線充電分為發射端和接收端，接收端又可以分成芯片和模組兩個大部分。
線圈做的好的國外企業有TDK、MURATA（村田）、松下等等。國內企業的代表有立訊精密、信維通信等。
無線充電芯片包含了硬件、軟件以及協議等一些列無線充電所需的電源管理系統，但是由于壁壘較高，主要由國外巨頭掌握，如：IDT、TI、ST、ADI、高通、博通、東芝、安森美、Maxim、凌力爾特、Fulton、Witricity、PowerbyProxi（三星投資）、Energous、Delphi、松下、羅姆、富士通、瑞薩、理光等，臺灣廠家如：聯發科、新唐科技、立锜、以及大陸一些布局較早的初創公司。
新唐無線充電解決方案
新唐無線充電方案符合無線充電聯盟 (WPC) Qi 標準，主控芯片 Mini55 采用 32 位的 ARM® Cortex®-M0 為內核，內嵌豐富外設資源，可靈活增添功能，具備高性能、低功耗的優點。
本方案實現 Qi 標準的所有功能，兼容符合 Qi 標準的接收器，并具智能管理無線電源傳輸。為了提高用戶體驗的滿意度，增加動態功率調整功能，當輸入功率不足時，也能保證充電。同時，還添加了金屬異物檢測功能，確保充電過程安全。
本方案采用 5V 供電，適用于無線充電發射端，主控芯片 Mini55 通過解碼接收端發送的信號，調整脈寬調制信號（PWM）的頻率，控制諧振電路之頻率改變充電電流，從而滿足發射端的要求。Mini55 主控芯片運行頻率可達 48Mhz ，內建 3 個 16 位脈寬調制發生器，提供 6 路脈寬調制輸出或 3 對互補的脈寬調制輸出，10 位模擬數字轉換器，轉換速率達 500KSPS 。NTC3703 是 V3.3 穩壓器芯片，提供誤差不大于 2% 的參考電壓，大幅提升模擬數字轉換器檢測的精度。

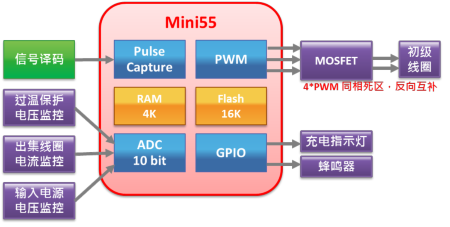

系統示意圖如下：
新唐Mini55無線充電解決方案特色
符合 Qi V1.1.2 A11 標準。
5V 供電，動態輸入功率調整，適合筆記本、電腦等USB驅動供電。
具有金屬異物檢測功能 (FOD)、具有過溫與限流等保護功能，確保使用者安全。
具有 LED 燈可顯示充電狀態和故障狀態。
相關IC
Mini55
NCT3703
以上新唐無線充電解決方案，如有疑問-咨詢深圳穎特新，作為新唐合作伙伴，Nuvoton代理商。負責新唐解決方案系列在中國區的推廣，解決客戶在使用新唐系列產品中存在的問題。公司以客戶為本，服務至上。
