新唐電池管理系統 (BMS) 系列 4 之 2：儲能 BMS 方案
動力/ 儲能 BMS 結構
儲能管理系統，硬件一般采用兩層或者三層的模式，規模比較大的傾向于三層管理系統
動力電池管理系統，以一層集中式或者兩層分布式居多
儲能 BMS
ESS: Energy Storage System
儲能 BMS 應用場景
家用儲能
工廠/ 工業園區儲能
基站儲能
數據中心儲能
公共設施
充電樁儲能
Background：
車用動力鋰電池壽命到期后，回收轉做儲能電池
錯峰用電，削峰添谷，差價補貼
家用儲能全球消費市場Top3：歐洲，澳洲，日本

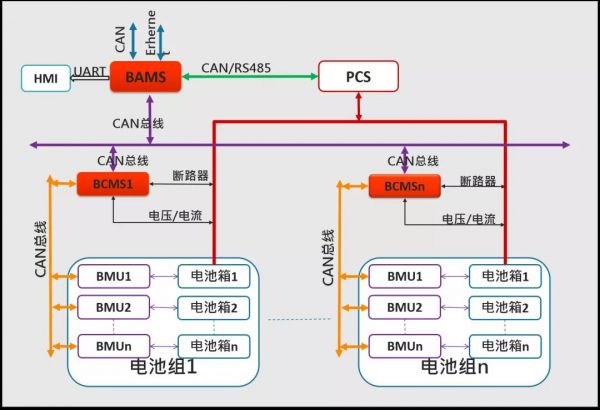

儲能 BMS 系統架構

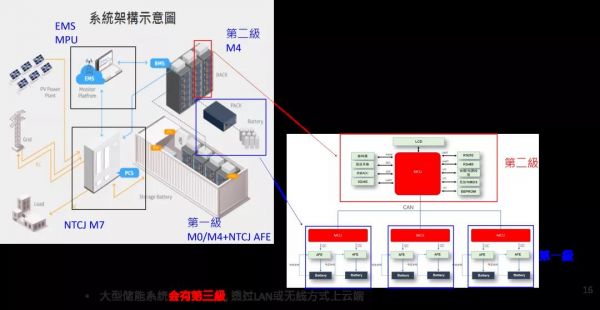

大型儲能系統會有第三級, 透過 LAN 或無線方式上云端

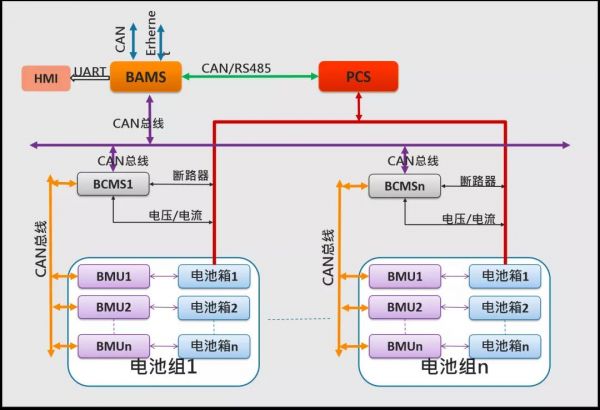

新唐 MCU 應用于儲能 BMS
架構：MCU+ Analog Front-End
應用場景：分布式中間層和上層
通訊方式：CAN，RS485，Ethernet
推薦型號：M483/ M487
MCU 特點：
M480 Series
Arm Cortex-M4，主頻192MHz，支持FPU
2組 24路 12位 5 MSPS ADC，支持同步取樣
3路 CAN2.0B， 8路 UART, 4路 SPI
Ethernet
內置 RTC (Vbat)，待機功耗<10uA
操作溫度 -40 °C ~ 105 °C

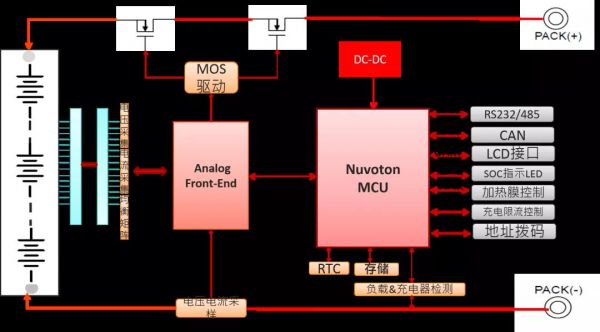

新唐 MCU 應用于儲能 BMS
架構：MCU+ Analog Front-End
應用場景：集中式 或 分布式底層
BMS 通訊方式：CAN，RS485
推薦型號：NUC131/ M253/ M483
M483 特點：
Arm Cortex-M4，主頻 192 MHz，支持FPU
2 組 24路 12 位 5 MSPS ADC，支持同步取樣
3 路 CAN2.0B、8路 UART、2路 QSPI、4路 SPI
內置RTC (Vbat)，待機功耗 < 10 uA
工作電壓 1.8~3.6V，操作溫度 -40°C ~ 105°C
M253 特點：
Arm Cortex-M0，主頻 48 MHz，工作電壓 1.75V 至 5.5V
128K Flash/ 16 KB RAM
1 路 CAN、5 路 UART/ SPI/ I2C
12-bit ADC @12ch, 880k SPS
內置RTC (Vbat)、待機功耗 < 10 uA
工作溫度：-40˚C ~ 105˚C
編輯：zzy 最后修改時間：2021-12-28
