PM2.5 空污偵測器方案
采用新唐 Cortex-M4 微控制器
PM2.5為空氣中含有固體及液體的懸浮微粒，其產生原因可能為人為污染或自然因素，若長期處于PM2.5濃度太高的區域對人會造成不小的危害，因此近年來世界各地對于空氣質量的監測也將PM2.5納入重要指標。隨著技術發展，空氣質量檢測的產品也由桌上型演變為可攜式，甚至再更進一步結合成穿戴式空氣質量偵測器，部分還具備聯網功能實時將數據上傳至云端。目前攜帶式的檢測儀大多采用光散射原里(米式散射)來計算PM2.5濃度，其包含光源控制電路以及風扇操控接口用以調整進入量測通道的空氣循環藉此提高準確度，因此做為PM2.5傳感裝置的主控MCU須具備精確的ADC采樣能力以及穩定的PWM控制。
新唐NuMicro® M451系列微控制器，基于Cortex-M4核心，指令周期達72 MHz。其具備１組12-bit ADC并支持多達16通道，以及16-bit PWM可提供12路輸出，內建DSP與FPU浮點運算單元，可提高PM2.5的計算速度及精準度。除此之外，M451系列擁有豐富的周邊接口，提供3組SPI接口支持外掛內存裝置以及TFT-LCD(作數據顯示，并提供５組低功耗UART用以連接各種無線模塊，結合數據的實時傳輸以及收集。M451系列微控制器支持2.5V至5.5V操作電壓以及- 40℃至105℃的工業級操作溫度，此外M452 USB系列提供1組USB 2.0 FS OTG/Device，M453 CAN系列提供1組USB 2.0 FS OTG/Device及1組 CAN 2.0，讓PM2.5傳感器能結合更多應用。

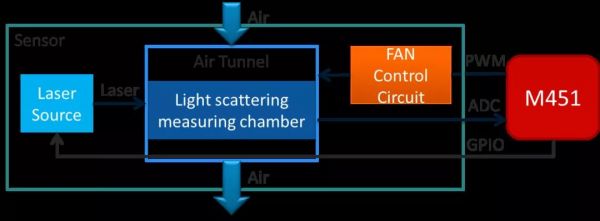

使用 NuMicro M451 平臺開發 PM2.5 傳感器的應用參考示意圖
