DALI 協議照明控制方案簡介 采用新唐NUC123LD4AN0和MINI54FDE
本方案實現采用 DALI (Digital Addressable Lighting Interface) 協議照明控制系統,實現遠端控制系統初始化、開燈、關燈和任意調光控制。
DALI 控制主機使用 NuMicro® NUC120 系列芯片,NUC120 系列具備 USB、通訊接口、定時器、輸入捕捉功能,從機使用 NuMicro® Mini52 系列芯片,Mini52 系列具備定時器、輸入捕捉、存貯、脈寬調制 (PWM) 和模擬數字轉換 (ADC) 功能,超工規工作溫度范圍 (105度),支持 2.5~5.5V 寬電壓供電。本方案大幅提升系統抗干擾性、對電源的強適應性,并符合照明對于高溫的環境要求。
利用 NUC120 USB 功能與電腦主機實現通訊,通過電腦軟件發送命令給 DALI 主機,實現命令發送、解析和傳遞等功能,利用定時器的捕捉功能進行 DALI 命令分析,利用脈寬調制 (PWM) 和模擬數字轉換 (ADC) 功能進行調光控制,利用 Data Flash 功能存貯從機信息。

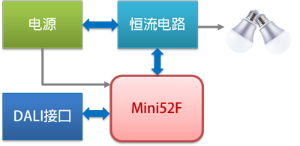

系統示意圖如下:
Mini52 從機
充分利用新唐完整資源,利用了 Mini52 的定時器功能完成信號發送、輸入捕捉完成信號輸入、以 DataFlash 功能完成信息存貯、脈寬調制 (PWM) 和模擬數字轉換 (ADC) 功能完成亮度控制。

方案特點
- 新唐科技 ARM®Cortex®-M0 NUC123 系列,主頻速度達 72Mhz,可支持寬工作電壓 (2.5V~5.5V)及 USB 2.0 全速設備。利用雙線差分進行信號傳輸提高系統的抗干擾性。
- NuMicro® 芯片提供充足外設資源減少外圍元件。
- NuMicro® 晶片內建新唐專利創新之加密與保護機制,保障客戶智慧財產權。
- 本方案具備高抗靜電、高抗干擾之優勢,高達 HBM 6KV、EFT 4KV。
