NuMicro® ML54 低功耗系列集成驅動液晶顯示器 (LCD)

新唐ML54 低功耗系列

NuMicro® ML54 低功耗系列集成驅動液晶顯示器 (LCD)  增強型 1T 8051 內核微控制器 新唐電池管理系統

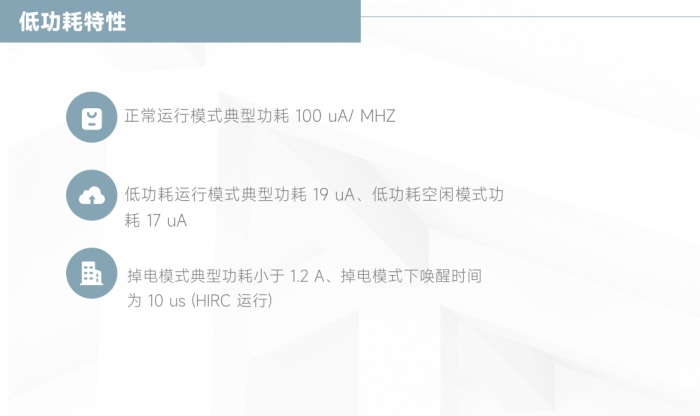

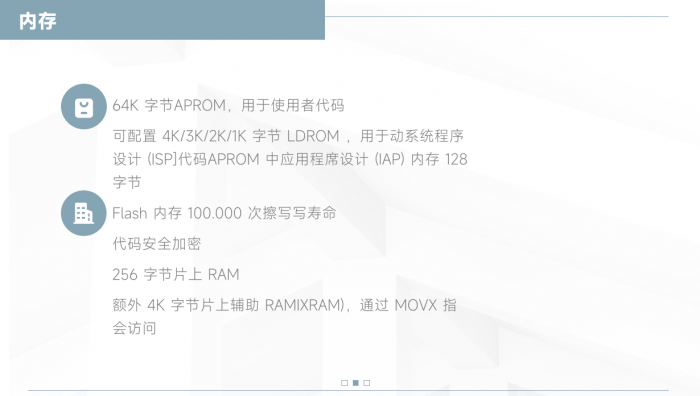

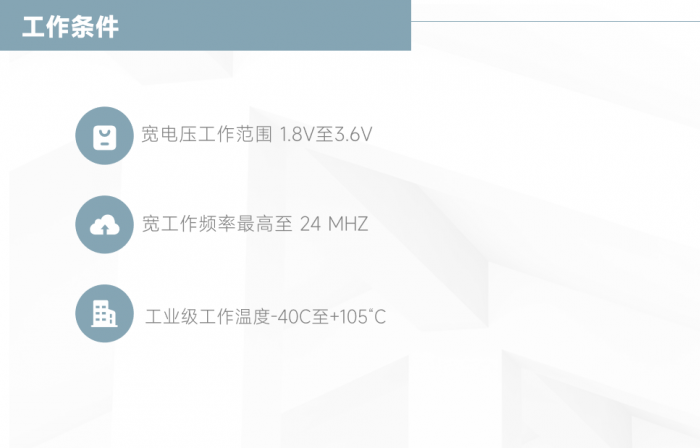

內建 64 KB Flash 內存、以及 4 KB SRAM，正常運行模式典型功耗可達 100 µA/MHz，休眠模式下 LCD 保持顯示功耗可低至 2 µA，ML54 系列操作頻率為 24 MHz，支持寬電壓工作范圍 1.8V 至 3.6V，工作溫度：- 40℃ 至 105℃。

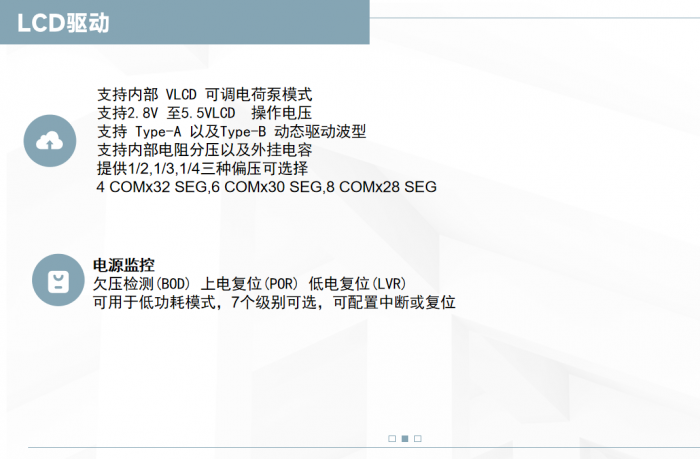

NuMicro® ML54 系列內建 4 COM x 32 SEG, 6 COM x 30 SEG, 8 COM x 28 SEG LCD 驅動控制器

支持 Type-A 以及 Type-B動態驅動波型，最高可驅動多達 224 個點，VLCD 具備外部電壓與內部電荷泵兩種輸入模式，內部電荷泵可確保電池電壓掉電情況下MCU 仍能使 LCD 對比度保持一致。ML54 系列具備外掛電容以及內部電阻分壓兩種驅動 LCD 方式，外掛電容方式具備高達 200 mA 驅動能力用以驅動大尺寸屏幕；內部電阻分壓適用于驅動小尺寸屏幕并達到省電的功效。

NuMicro® ML54 系列針對產品安全要求更提供 CRC-8 硬件 checksum

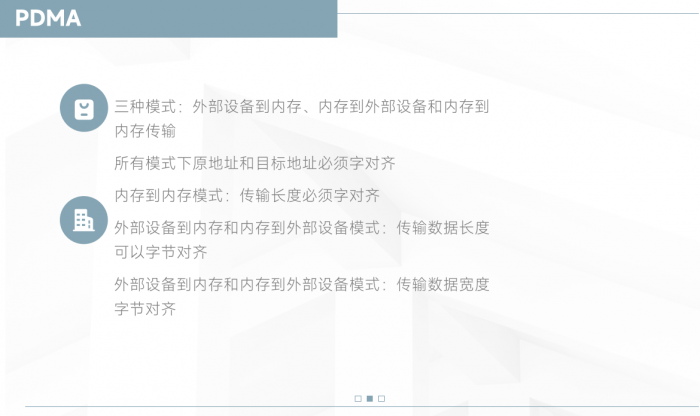

幫助客戶在開機時與周期性的實現 Flash 自我檢測功能；并內建高達 4 組 PDMA 加速數據的傳輸以減輕 CPU 負擔，針對燈光控制的應用更可以配合 SPI 或 UART 接口實現連續位之間的不間斷傳輸。

NuMicro® ML54 系列

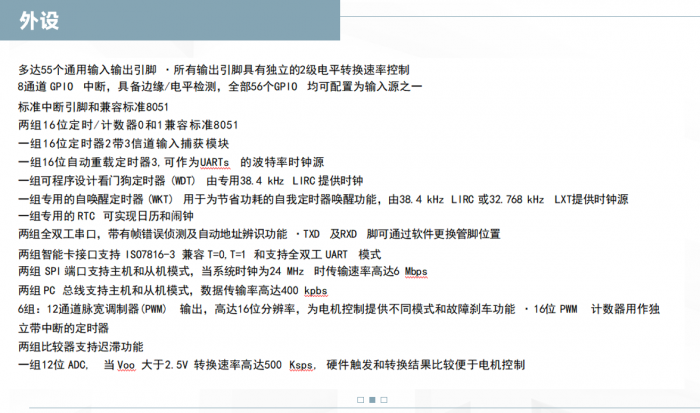

低功耗更富含模擬周邊像是 12 位 500 KSPS SAR ADC 以及多達兩組比較器、內建四階參考電壓可供 ADC 與 ACMP 使用、并內建 PDMA 加速數據的傳輸以減輕 CPU 負擔，此外，ML54 系列內建實時頻率和日歷功能 (RTC)，在休眠模式下仍能照常運作。NuMicro® ML54 系列提供三種封裝 LQFP44、LQFP48 與 LQFP64，并與新唐 32 位微控制器同封裝腳位兼容，讓選型升級更加便利
