意法半導體布新一代微控制器STM32H7：雙核性能與豐富功能的完美組合

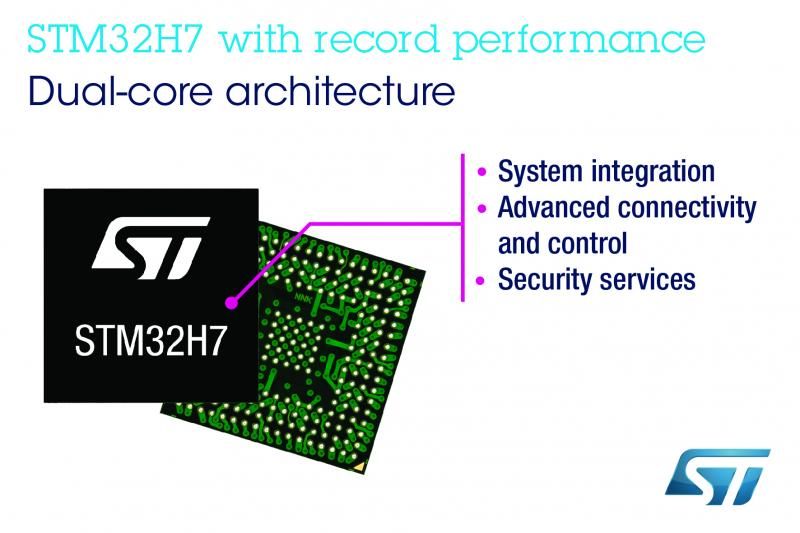

中國，2019年6月5日——意法半導體發布全新微控制器STM32H7*。該新產品是業界性能最高的Arm® Cortex®-M通用MCU，集強勁的雙核處理器和節能型功能以及強化的網絡安保功能于一身。
新產品采用Arm Cortex-M系列中性能最高的480MHz Cortex-M7內核，并增加一顆240MHz Cortex-M4內核。借助意法半導體的智能架構、高效的L1緩存和ART Accelerator™自適應實時加速技術，當執行嵌入式閃存中的代碼時，新MCU創下了1327 DMIPS和3224 CoreMark™性能新記錄。意法半導體的Chrom-ART™加速器™進一步提升了圖形處理性能。為了最大限度地提高能效，每個內核都有獨立的電源域，在不需要時可以單獨關閉。
通過靈活使用兩個內核，開發人員可以輕松升級現有應用，增加更先進復雜的圖形用戶界面，以電機控制為例，將以前在單核Cortex-M4 MCU上的舊代碼遷移到STM32H7 Cortex-M4上，同時在Cortex-M7上運行新GUI。另一個例子是通過降低主處理器的密集型工作負荷，例如，神經網絡、校驗和、DSP過濾或音頻編解碼，提高應用性能。
雙核架構還有助于簡化代碼開發，并縮短項目開發周期，將用戶界面代碼與實時控制或通信功能的開發分開進行。
STM32H7 MCU配備預安裝密鑰和原生安全服務，包括安全固件安裝（SFI）。SFI允許客戶在世界任何地方訂購標準產品，并將加密固件交付給外部編程公司，避免未加密的代碼泄密。此外，內置安全啟動和安全固件更新（SB-SFU）支持功能，保護空中下載（OTA）升級和補丁的安全。
與無閃存處理器相比，STM32H7 MCU不僅性能出色，還在片上額外提供高達2MB閃存和1MB SRAM，更好地解決了存儲空間限制問題，并簡化了具有實時性能或AI處理要求的工業、消費和醫療智能產品設計。此外，Cortex-M7的1級高速緩存以及并行和串行存儲器接口可以無限制地快速訪問外部存儲器。
其它高級功能包括支持所有閃存和RAM存儲器的錯誤代碼校正（ECC）技術，提高系統可靠性和安全性；多個先進的16位模數轉換器（ADC）；外部工作環境溫度高達125°C，適用于惡劣的工作環境；具有通信網關功能的以太網控制器和多個FD-CAN控制器；以及ST最新的波形精確的高分辨率定時器。
意法半導體已經在STM32Cube生態系統內增加了STM32CubeH7 固件模塊和應用程序源代碼，包括基于TouchGFX和STemWin圖形堆棧庫的圖形解決方案。新增硬件工具包括評估板、發現套件和Nucleo開發板。開發人員可以使用STM32Cube開發環境的所有標準組件，包括ST-MC-SUITE電機控制工具包、STM32Cube.AI機器學習工具包、STM32CubeMX、STM32CubeProgrammer，以及取得相關認證的合作伙伴的STM32解決方案。
STM32H7雙核微控制器即將投產，樣片現已上市，有多種封裝可選，包括WLCSP。STM32H7單核微控制器（包括超值系列）同時上市。
了解更多信息，請訪問www.st.com/stm32h7
閱讀STM32H7雙核微控制器的博文請訪問https://blog.st.com/dual-core-stm32h7。
