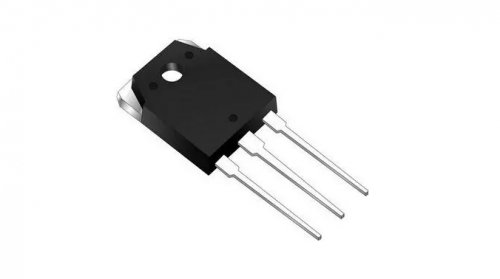

單管igbt最大能做多少功率 如何看單管igbt頻率高低

單管IGBT的最大功率取決于多個因素，包括芯片結構、散熱設計、電源電壓等。以下是一些常見的單管IGBT功率范圍：

1.低功率范圍：在幾十瓦到幾百瓦的功率范圍內，可以通過選擇適當?shù)膯喂躀GBT來實現小型家用電器、工業自動化設備等低功率應用。

2.中功率范圍：在幾百瓦到幾千瓦的功率范圍內，單管IGBT可廣泛應用于電機驅動、UPS（不間斷電源）、太陽能逆變器等中功率應用領域。

3.高功率范圍：高功率范圍通常指數十千瓦到數百千瓦以上的功率，這需要更大尺寸和設計特殊的單管IGBT，常用于電力傳輸、電網穩定、高速列車牽引系統等高功率應用場景。

igbt功率管的作用

1、IGBT是兩個是非通即斷的開關，兼有MOSFET的高輸入阻抗以及GTR的低導通于壓降七方面的優點。

2、IGBT（絕緣柵雙極基本型晶體管），是由其BJT（雙極型式三極管）與MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動開放式功率半導體器件，兼有MOSFET的高輸入阻抗與GTR的低導通在壓降倆方面的優點。

3、GTR飽和壓降低，載流密度大，不過驅動電流較大。

4、MOSFET驅動功率很小，開關速度快，不過導通壓降大，載流密度小。

5、IGBT綜合了讓最少四種器件的優點，驅動功率小然而飽和壓降低。

如何看單管igbt頻率高低：

1.確定額定頻率：首先需要了解待測單管IGBT的額定頻率。一般來說，額定頻率是指在額定工作條件下，IGBT可以連續工作而不發生任何損壞的最大頻率。額定頻率通常在產品手冊中給出。

2.進行實際測量：將待測IGBT的輸入信號通過信號調理電路進行處理，然后連接到示波器上進行觀察。根據實際情況，可以選擇不同的示波器探頭來獲取更好的測量效果。一般來說，使用10:1或100:1探頭可以滿足大部分測量需求。

3.分析測量結果：通過示波器觀察到的波形可以包含多種信息，如頻率、幅度、波形形狀等。根據實際需求，可以針對不同的參數進行分析。例如，如果觀察到波形存在明顯的失真，可能意味著IGBT的工作頻率已經超過了額定范圍，需要采取相應的措施來降低頻率或提高散熱性能。

4.判斷頻率高低：根據實際測量結果，可以將頻率與額定頻率進行比較。如果實際測量結果在額定頻率以下，則說明IGBT的工作頻率較低；如果實際測量結果在額定頻率以上，但仍在可承受范圍內，則說明IGBT的工作頻率較高；如果實際測量結果遠超過額定頻率，則說明IGBT的工作頻率非常高，需要采取相應的措施來降低頻率或更換更高性能的元件。

單管IGBT在電力電子領域具有廣泛的應用價值，正確判斷其頻率高低對于保證設備正常運行和延長元件壽命至關重要。在實際工作中，應根據具體應用需求和工作環境，選擇合適的元件和相應的優化措施，以確保設備的穩定性和可靠性。
