逆變器igbt模塊的作用 逆變器igbt模塊由什么組成的

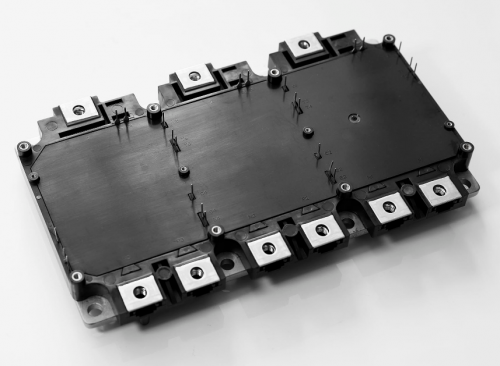

逆變器igbt模塊的作用

IGBT模塊主要用于變頻器逆變和其他逆變電路。將直流電壓逆變成頻率可調的交流電。它有陰極，陽極，和控制極。關斷的時候其阻抗是非常大的基本是斷路，接通的時候存在很小的電阻，通過接通或斷開控制極來控制陰極和陽極之間的接通和關斷。

IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

逆變器IGBT模塊的組成與功能解析

1.IGBT芯片：

逆變器IGBT模塊的核心部件是IGBT芯片。IGBT芯片是一種特殊的半導體器件，結合了場效應晶體管（FET）和雙極性晶體管（BJT）的優點。它具有高輸入阻抗、低開關損耗和高電流承載能力。IGBT芯片的主要功能是控制電流流通和開關操作，實現直流到交流的電能轉換。

2.散熱器：

逆變器IGBT模塊在工作過程中會產生大量熱量，因此散熱器被用來排散這部分熱量，保持模塊的溫度在安全范圍內。散熱器通常由鋁或銅制成，具有良好的熱導性和散熱效果。通過將IGBT芯片與散熱器緊密連接，可以有效地降低模塊溫度，提高系統的可靠性和壽命。

3.驅動電路：

逆變器IGBT模塊中的驅動電路負責向IGBT芯片提供適當的電壓和電流信號，以控制其開關操作。驅動電路通常由隔離放大器、門極驅動電路和電源電路組成。它能夠根據輸入信號的變化，控制IGBT芯片的導通和截止，從而實現高效率的功率轉換。

4.保護功能：

逆變器IGBT模塊通常還包含各種保護功能，以確保模塊和整個系統的安全運行。常見的保護功能包括過電流保護、過溫保護、過壓保護和短路保護等。這些保護功能通過檢測異常情況并采取相應的措施，如降低開關頻率或切斷電源，來防止模塊受損或系統發生故障。

5.輸出濾波器：

逆變器IGBT模塊的輸出通常需要經過濾波處理，以消除輸出波形中的高頻噪聲和諧波成分。輸出濾波器可以采用電感、電容和阻抗等元件來實現。其主要功能是將逆變器輸出的脈沖信號轉換為平滑的正弦波信號，提供清潔、穩定的交流電能。

逆變器IGBT模塊由IGBT芯片、散熱器、驅動電路、保護功能和輸出濾波器等組成。IGBT芯片作為核心部件，控制著電流流通和開關操作，實現直流到交流的電能轉換。而散熱器則起到散熱作用，保持模塊溫度在安全范圍內。驅動電路負責提供
