igbt全橋驅動電路原理及應用 igbt全橋電路設計的三個要點

IGBT（Insulated Gate Bipolar Transistor）全橋驅動電路是一種常見的功率電子驅動方案，用于控制IGBT模塊在高壓、大電流應用中的開關操作。本文將詳細介紹IGBT全橋驅動電路的工作原理及應用。

一、工作原理：

IGBT全橋驅動電路的主要目標是提供適當?shù)碾妷汉碗娏餍盘杹砜刂艻GBT模塊的開關狀態。其工作原理基于通過驅動信號控制IGBT的柵極電位，進而控制IGBT的導通和截止。通過合理控制柵極電位，可以使IGBT快速切換，實現有效的功率轉換。

二、應用領域：

1.變頻驅動應用：

IGBT全橋驅動電路在變頻驅動系統中起著關鍵作用。例如，在交流電機驅動中，通過對IGBT全橋驅動電路精確控制，可以實現電機速度和轉矩的調節，實現高效能量轉換和精確運行控制。這在工業領域的無刷直流電機驅動、軌道交通以及船舶等領域都有廣泛應用。

2.逆變器應用：

逆變器用于將直流電源轉換為交流電源，IGBT全橋驅動電路在逆變器中發揮著關鍵作用。逆變器廣泛應用于新能源發電、太陽能和風能轉換系統中。通過精確控制IGBT全橋驅動電路，可以實現高效的電能轉換，并保證輸出波形的質量和穩定性。

3.電動汽車應用：

IGBT全橋驅動電路在電動汽車領域是不可或缺的。電動汽車使用高壓直流電池供電，通過IGBT全橋驅動電路將直流電轉換為交流電，驅動電機實現車輛運動。IGBT全橋驅動電路可確保高效的能量轉換和精確的電機控制，提高電動汽車的性能和續航里程。

4.可再生能源應用：

在可再生能源領域，如光伏逆變器和風力發電系統中，IGBT全橋驅動電路起著關鍵作用。透過對光伏電池和風力發電機輸出進行精確控制，可以使得電能以高效率注入電網。IGBT全橋驅動電路的快速開關特性與高頻調制技術相結合，使得光伏和風力能源得到最大程度的利用。

設計全橋電路的三個要點:

1.MOS/IGBT的柵極引腳部分的電路:

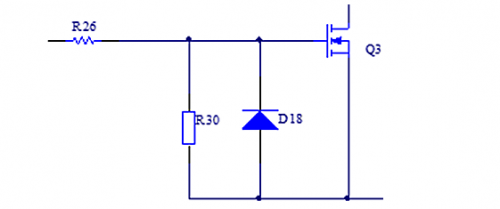

簡單來說就是驅動全橋電路就早驅動信號驅動MOS/IGBT的柵極，但是驅動信號直接送到機極上是不可以的，因?yàn)镸OS/IGBT柵極結構原因，存在電容，如果驅動信號不輔助柵極部分的硬件電路會使MOS/IGBT一直導通，造成全橋電路中的四個管全部導通，結果可想而知。解決方案比如下圖所示:

2.MOS/IGBT的保護電路:

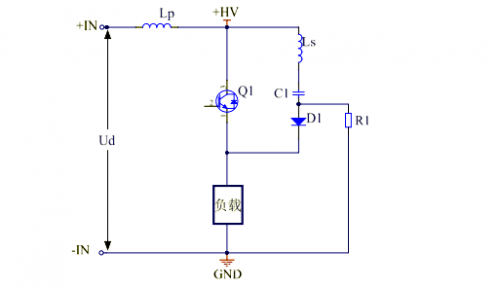

MOS/IGBT管具有較脆弱的承受短時過載能力，所以在應用時必須為其設計合理的保護電路來提高器件的可靠性。常見的保護電路有很多種，比如RC保護電路或者RCD保護電路。本次設計采用的是RCD 緩沖吸收電路和MOS管構成全橋逆變電路，將直流高壓電轉換為交流激勵信號。

3.全橋電路的器件選型問題:

全橋電路中每一個器件的選型都尤為重要，可能哪一個器件的承受值不滿足可能會造成整個全橋電路癱瘓。比如MOS管的選型，在計算最大工作頻率時要關注MOS管的上升和下降時間，以及保護電路的器件特性等。

本次設計的全橋逆變電路(IRFP460MOS管、水泥電阻、聚酯膜電容以及快恢復二極管等)，其中最高工作頻率以及耐壓耐流主要看所選擇的器件(IGBT工作頻率會低一些，但是耐壓耐流值高)。

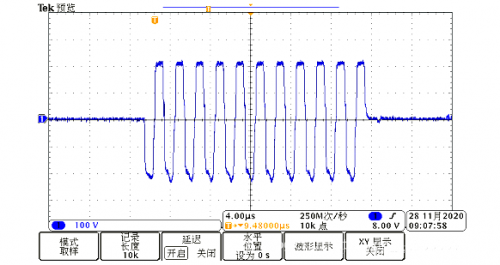

下圖是全橋逆變電路的輸出波形:

下圖是本次設計中采樣電阻采到的波形(可以看出峰峰值電流達到100A)。
