新唐研討會重點應用！智能家電

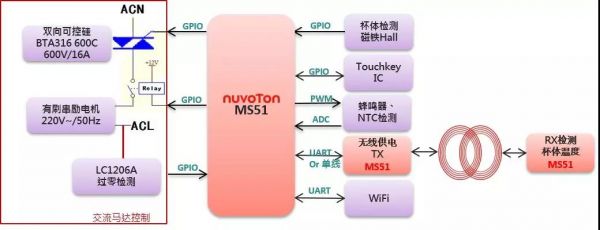

無線供電與數據傳輸方案 – 破壁機溫度檢測
本方案采用無線供電與數據通訊的方式，實現主機對破壁機杯體溫度的無線檢測。無線架構利于杯體密封、防水、易拆與清洗，在馬達高速運轉與震動的環境下，也能夠穩定獲得杯體的溫度數據。本方案適用于需求防水、防塵與拆卸清洗的產品上，實現無線供電、數據傳輸及控制等應用。
方案特色
無線供電與數據傳輸
兩種無線供電架構可供選擇：
透?jìng)髂K架構便于產品功能升級
整合主控芯片架構可精簡硬件成本
微控制器特點
MS51 (8位 1T 8051)
Flash up to 32 KB; RAM up to 2 KB
電壓工作范圍：2.4V ~ 5.5V
工業級工作溫度：-40 ~ 105 °C
優異的 ESD & EFT 抗干擾能力：EFT/4 kV & ESD HBM up to 8 kV
封裝支持：MSOP10/TSSOP14/QFN20/TSSOP20/TSSOP28/QFN33/LQFP32

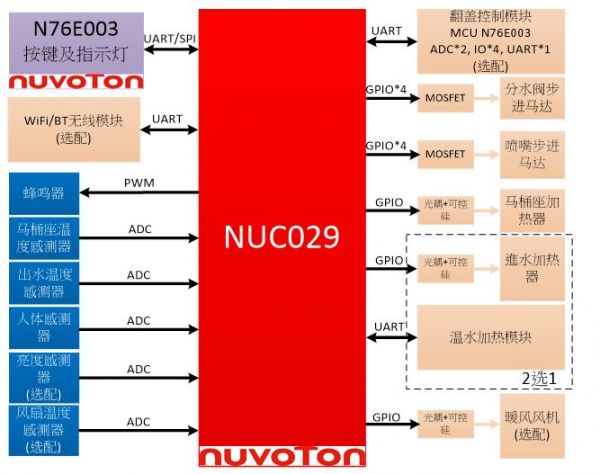

智能衛浴 - 暖座型免治沖洗馬桶
使用 NuMicro NUC029 寬電壓微控制器，可直接連接 5V 控制模塊或者利用微控制器本身功能，實現暖座功能、馬桶座溫度調節、沖洗水溫調節、沖洗水流強度調節、自動噴嘴清潔等功能。
方案特色
利用多路 ADC，偵測水溫及馬桶座溫度，實現溫度控制及過溫保護，防止?fàn)C傷
支持2組步進馬達控制，調整水量大小及噴嘴位置
支持按鍵掃描及 LED 顯示控制
支持警示聲提醒
微控制器特點
NUC029 (32位 Arm Cortex-M0)
寬工作電壓 (2.5V ~ 5.5V) 及工作溫度 (-40℃ ~ +105 ℃)
豐富的通訊外設，最多支持8組 UART、12通道 PWM 及20通道 ADC，可以同時連接多種模塊

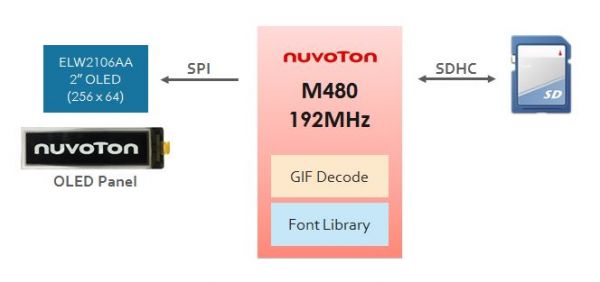

OLED 動畫顯示 - 支援GIF解碼(LZW)
此方案透過 NuMicro M480 系列微控制器高達 192 MHz 的強大運算能力及多達160 KB SRAM，搭配2吋 OLED 屏幕，流暢地播放 GIF動態影像。此外，本方案內建多樣字型字庫，亦可透過新唐字型轉換工具加載各式字型字庫。
方案特色
高速GIF動態圖片顯示(LZW)
2吋 OLED 顯示客制化的圖形接口
內建多樣字型字庫
微控制器特點
M480 (32位 Arm Cortex-M4F)
高達 192 MHz 工作主頻
內建 512 kB Flash / 160 kB SRAM
高達 96 MHz SPI 通訊接口

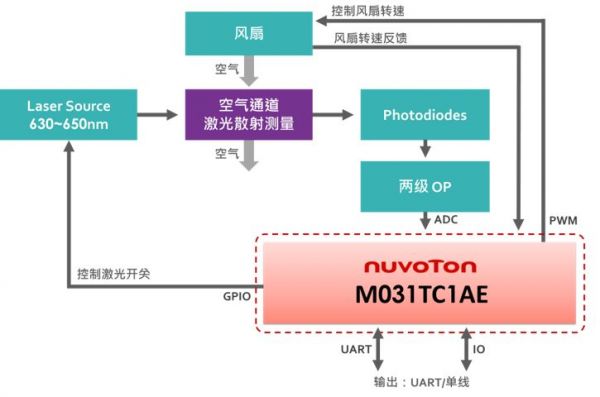

PM2.5 雷射檢測模塊
采用 NuMicro M031 微控制器，支持2 MSPS ADC與硬件除法器 ，可透過高性能激光感測，精準快速獲得 PM2.5 定性及定量數值。廣泛應用于空氣凈化器、汽車空氣凈化器、空調、新風設備、空氣質量監測、環境監測與手持空氣質量檢測設備等。
方案特色
高速 2 MSPS ADC，提高采樣速度與測量精細度
硬件除法器，減少除法運算時間，加速算法運算
支援 5V 輸入，可同時兼容 3.3V/5V 通訊接口，統一模塊平臺
微控制器特點
M031 (32位 Arm Cortex-M0)
電壓工作范圍: 1.8V ~ 3.6V (兼容5V輸入)
內置12位元 ADC 高達2 MSPS 及5路 PDMA
內置硬件除法器
內置512 字節 SPROM 方便項目管理與加密
優異的 ESD & EFT 抗干擾能力：EFT/4.4 kV & ESD/HBM 高達 6kV

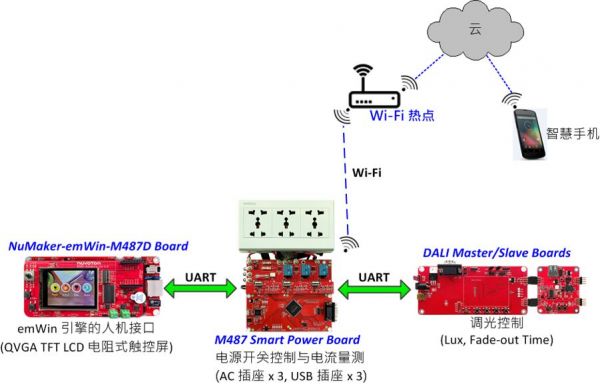

交互式智能電源管理器
以 emWin 引擎設計的人機接口 (HMI, Human-Machine Interface) TFT LCD 觸控屏幕上，設定定時開關來控制交流電與 USB 電源插座開關，并可在本裝置上查詢各個電源開關的實時電流與功耗或在遠程顯示開關狀態。
方案特色
emWin 引擎的人機接口，使用 QVGA TFT 觸控屏幕進行控制與顯示
裝置上顯示實時電流與功耗
遠程顯示開關狀態
外接 DALI 控制板做燈光調控
微控制器特點
M487 (32位 Arm Cortex-M4F)
CPU 192 MHz, 512 KB Flash, 160 KB SRAM
16 路高精度的 12 位 ADC
EBI (External Bus Interface) 可外接 i80 模式 TFT LCD
