新唐電池管理系統 (BMS) 系列 4 之 1：電動工具 BMS 方案
新唐電池管理系統 (BMS) 系列 4 之 1
電動工具 BMS 方案

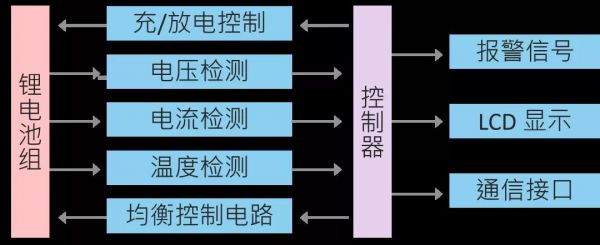

Battery Management System, BMS
實時監測電池狀態，通過檢測電池的外特性參數 (如電壓、電流、溫度等)，采用適當的算法，實現電池內部狀態 (如容量、剩余電量等) 的估算和監控。
在正確獲取電池的狀態后進行熱管理、電池均衡管理、充放電管理、故障報警等。
建立通信總線，和顯示系統、上位控制器或充電機等實現數據交換。
鋰電池應用領域
鋰電池應用領域包括消費市場、動力市場和工業儲能
消費市場
消費用鋰離子電池簡稱為“3C 電池”，需求主要集中于手機、數碼相機、筆記本電腦，平板電腦和移動電源等需求。
動力市場
動力領域包括新能源汽車、電動二 / 三輪車、電動鏟車 / 叉車/ 物流車、電動滑板車等。
工業儲能
工業 & 儲能領域主要包括移動基站儲能、電網儲能以及其他電源市場等。

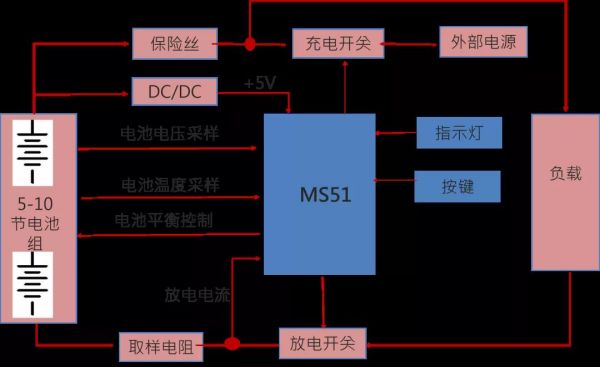

電動工具方案一：MCU
方案架構：MCU
推薦型號：NuMicro MS51 系列
MCU 主要特點：
1T 8051 MCU，運行速度可達 24 MHz
Flash: 8-32K、10-32 PIN
最多 15 路 ADC; 支持更多節數電池串聯
@12 bit ,1M SPS；支持連續采樣模式
ADC 內建 bandgap 可反推精準電源電壓
最多 5 組 UART (1 Mbps 高速)
I/O 具備強灌電流驅動能力
ESD 8 kV / EFT 4.4 kV
電動工具方案二：MCU+AFE
架構：MCU + Analog Front-End
推薦型號：MS51 系列/ ML51 系列/ M031 系列
MCU 主要特點：
ML51 系列
1T 8051，主頻最高 24 MHz；工作電壓 1.8 至 5.5V
多達 14 路 12 位 ADC 支持連續采樣模式
內建五階參考電壓，內建 band-gap
4組 UARTs ，支持 PDMA
內置 RTC，超低功耗，運行 80 μA/MHz；待機 < 1 uA
I/O 支持 5V tolerance，提供強驅動電流能力
M031 系列
Arm Cortex-M0，主頻最高 72 MHz，工作電壓 1.8 至 3.6V
16- 512KB Flash 和 2-96KB SRAM，支持OTA
16 通道高性能 12bit 2 Msps ADC，支持連續采樣模式
多達 10 個 UARTs 接口（支持單線）；高速 SPI (24MHz)
EFT 4.4 kV、ESD HBM 6 kV，支持IEC60730
內置 RTC，待機功耗 12 uA
與 ML51 系列管腳兼容， I/O 支持 5V tolerance
編輯：zzy 最后修改時間：2021-12-28
