超聲波傳感器（結構開放型）的基本電路構成
什么是超聲波傳感器（結構開放型）的電路構成？
介紹超聲波傳感器（結構開放型）距離檢測的基本電路。距離檢測電路被稱為脈沖反射方式，用于測量從超聲波的發射脈沖到接收脈沖的反射時間。到物體的距離L與反射時間T之間的關系由下式表示。
L = C×1/2×T C：音速（TOF =Time of flight）
也就是說，可以通過測量到物體的反射時間來測量到物體的距離。

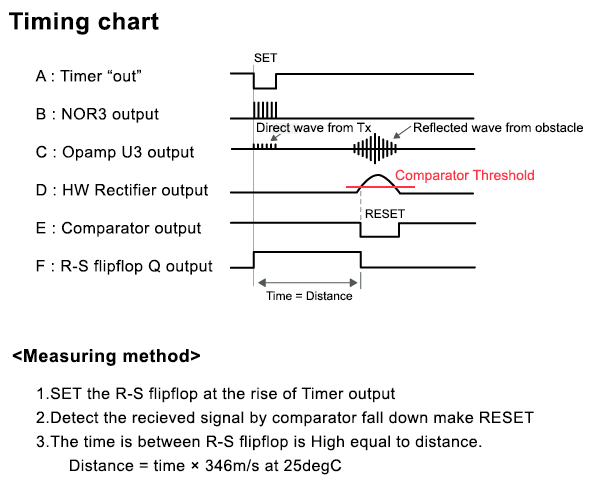

下圖作為參考信息顯示了基本電路構成
超聲波傳感器（結構開放型）的開發環境
由Texas Instruments公司介紹超聲波AFE等用于超聲波傳感器（結構開放型）動作的IC。請用于測試及實際動作電路設計。
Texas Instruments公司 超聲波IC網站由此進入
在IoT中，幫助充分利用收集的傳感器信號的軟件非常重要。關于接收超聲波信號后的動作（例如，〜m的距離以內有人接近就發出警報等），使用以下編程工具構建軟件的情況越來越多。
Arduino公司生產的微控制器
由Arduino基板和Arduino IDE（程序）構成的系統。
搭載了Raspberry Pi公司生產的ARM處理器的單板機
搭載以700Mhz動作的ARM處理器的小型計算機。

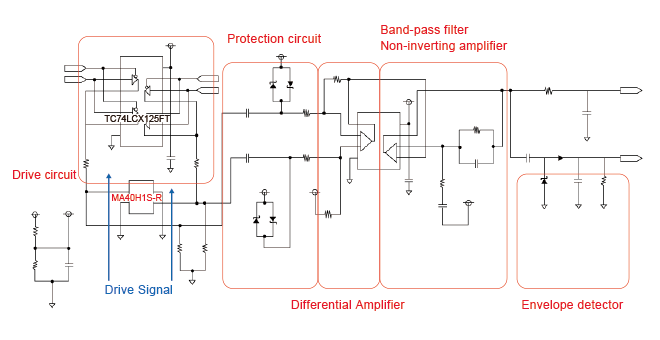

發射接收兼用型 MA40H1S-R（SMD型）電路示例

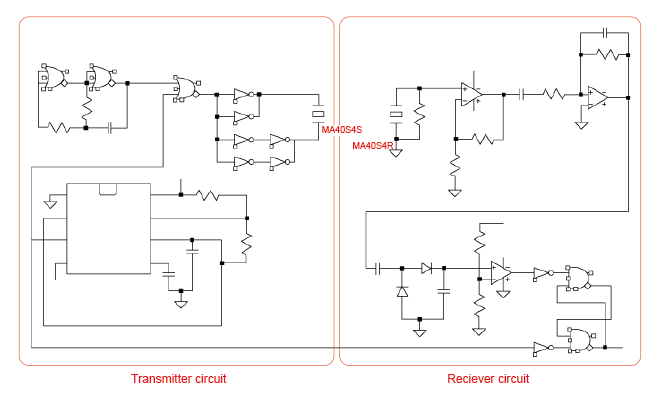

發射接收分別專用型 MA40S4R/MA40S4S電路示例
