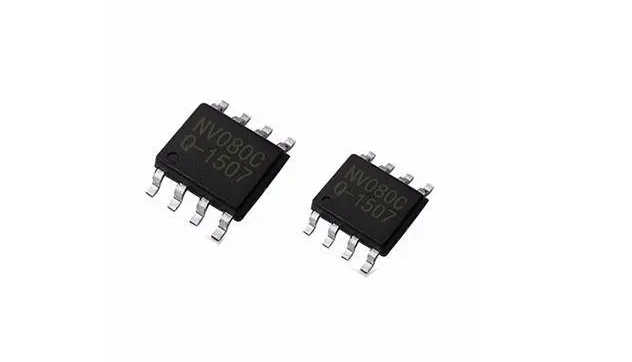

8腳電源芯片引腳功能有哪些？一探引腳功能與應用之秘
在各類電子設備中，電源芯片起到至關重要的作用。經過精心設計的八腳電源芯片不僅尺寸小巧，而且功能豐富，廣泛應用于各種電源管理場景。那么，這些八腳電源芯片究竟如何發揮作用呢？穎特新將深入剖析八腳電源芯片的引腳功能，并探討其在實際應用中的優勢。
一、八腳電源芯片引腳功能細解
1.VIN（輸入電壓）
VIN引腳用于接收輸入電壓，為電源芯片和電路系統提供能量。根據具體芯片型號和規格，輸入電壓的范圍可能有所不同。
2.GND（接地）
GND引腳是電源芯片的公共接地點，為電路的穩定運行提供參考點。確保良好的接地連接是降低電磁干擾（EMI）和提高電源性能的關鍵。
3.VOUT（輸出電壓）
VOUT引腳用于傳遞經過調整的穩定輸出電壓。該引腳與負載電路相連，為其提供所需能量。
4.EN（使能）
EN引腳用于控制芯片的工作狀態。當使能信號設定為高電平時，電源芯片處于工作狀態；設定為低電平時，電源芯片進入待機或關機狀態。
5.FB（反饋）
FB引腳用于接收來自輸出電壓分壓器的反饋信號，以便芯片對輸出電壓進行調整。這是實現恒定輸出電壓的關鍵環節。
6.SS（軟啟動）
SS引腳用于實現電源芯片的平滑上電過程。通過外部電容器實現延時功能，降低電流沖擊，并避免產生電磁干擾。
7.COMP（補償）
COMP引腳連接電源芯片內部的誤差放大器和外部補償網絡，用于穩定電源輸出。適當的補償設計可以優化系統性能，降低輸出電壓紋波。
8.VCC（芯片內部電源）
VCC引腳為電源芯片內部電路提供電源。在一些設計中，也可能與VIN引腳直接相連。
二、八腳電源芯片的優勢及應用
1.緊湊尺寸與高集成度
八腳電源芯片具有緊湊的尺寸和高集成度，在空間受限的設計中具有明顯優勢。它為各類設備提供了穩定可靠的功率解決方案。
2.易于布局
簡潔的引腳結構使得八腳電源芯片在實際應用中易于布局，降低了設計難度，并為快速原型開發創造了條件。
3.廣泛應用場景
八腳電源芯片廣泛應用于各種電子設備，如移動設備、醫療器械、工業自動化、通信設備等，為其提供穩定、可靠的電源支持。
4.高效性能與低功耗
八腳電源芯片具有高效的性能，能在各種工作條件下保持穩定輸出。同時，低功耗特點使其在電池供電設備中特別受歡迎。
5.靈活性與可定制性
由于八腳電源芯片引腳功能設計的靈活性，開發者可根據需求進行定制和優化，滿足特殊應用場景的要求。
三、應用案例分析
1.智能手機與便攜式設備
在智能手機、平板電腦等便攜式設備中，八腳電源芯片為各個子系統提供精確、穩定的電源，保持設備的正常運行。
2.物聯網設備
在物聯網領域，如智能家居、工業自動化等應用中，八腳電源芯片負責為傳感器、執行器等提供可靠的電源支持。
3.醫療器械
在醫療器械領域，八腳電源芯片為諸如心電圖機、血壓計等關鍵設備提供穩定電源，保障數據準確性和設備安全性。
結論
八腳電源芯片憑借其緊湊尺寸、高效性能和靈活可配置的引腳功能，在各種領域受到廣泛關注。從消費電子到工業應用，無論是獨立開發者還是大型企業，都可以從八腳電源芯片的優勢中獲取靈感，為項目帶來巨大價值。對于那些希望深入了解電源管理技術的人們，學習和掌握八腳電源芯片的引腳功能將成為邁向成功的重要一步。
