ROHM USB Type-C PD評估板BM92AxxMWV-EVK-001系列
全球知名半導體制造商ROHM電子已經開始在網上銷售6款USB Type-C PD評估板“BM92AxxMWV-EVK-001”系列，這是通過連接信息設備和周邊設備的USB Type-C連接器*1)實現“USB Power Delivery(簡稱USBPD)”的系列產品。

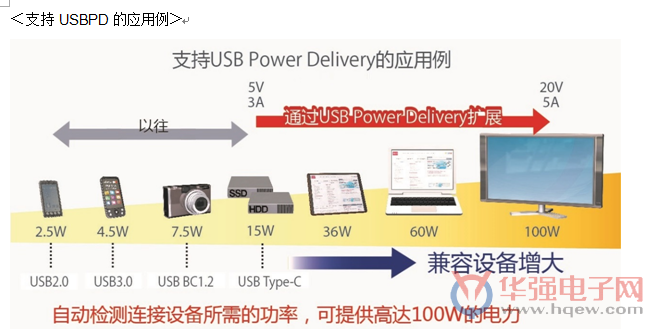

USBPD在以往僅可支持15W以內供電的USB Type-C設備間，可實現高達100W(20V / 5A)的供受電。因此，即使是筆記本電腦和TV等需要較大功率的設備，也可通過USB端子供電來驅動。另外，在家庭和賓館等USB插座日益普及，USBPD已發展到給基礎設施帶來變革的時代。

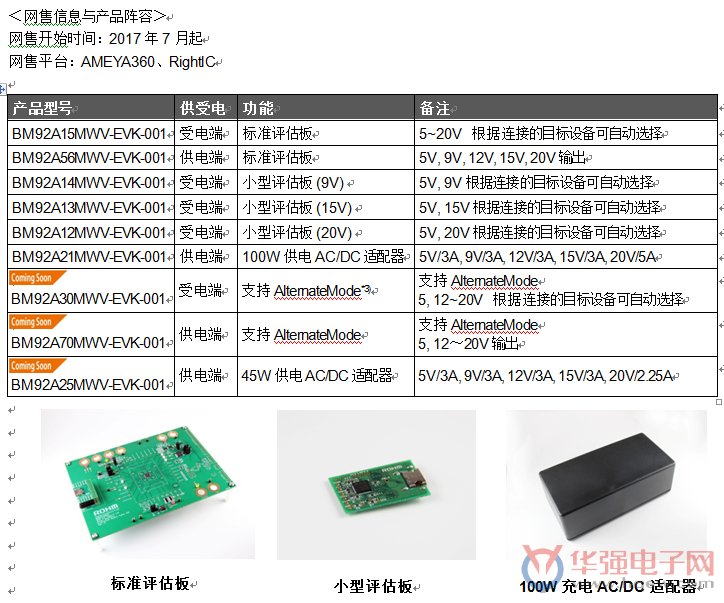

新發售的“BM92AxxMWV-EVK-001”中搭載ROHM開發的USBPD控制器IC，可適用于各種應用的6款評估板與供電端和受電端的電路板組合，可輕松實現使用USBPD的供受電及其評估。支持USB Type-C 標準Rev1.1和USBPD標準Rev2.0，因此還可與安裝有Type-C連接器的設備進行連接。
本評估板將于2017年7月起在AMEYA360、RightIC兩家在線平臺開始網絡銷售，電路板驅動所需的文件可從官網下載。
今后，ROHM將為普及打造安全舒適環境的USBPD，繼續推進領先業界的產品開發。
<背景>
近年來，以歐洲為首的很多地區均在倡議減少工業廢棄物，可在全世界所有電子設備中通用的充電器和通信連接器等成為必然趨勢。

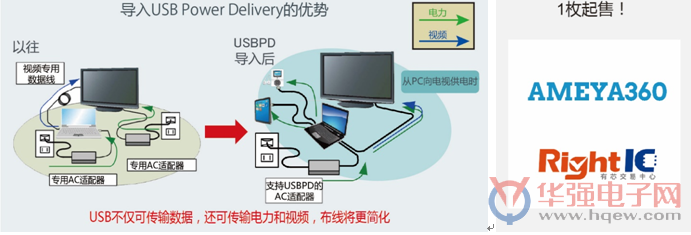

在這種背景下，USB標準協會“USB Implementers Forum, Inc.*2)”推動的連接器標準“USB Type-C”和功率擴展標準“USBPD”備受矚目。利用小型且可支持正反插入的USB Type-C和可支持更大兼容設備的USBPD，同時進行數據傳輸和大功率供受電的接口已經開始在眾多電子設備中普及。
ROHM利用先進的BiCDMOS工藝和電路技術優勢，一直致力于有助于減少工業廢棄物和打造更加便利的環境的USBPD控制器IC的開發。
<何謂USB Power Delivery?>
利用USB連接線，可進行高達100W供受電的USB功率擴展標準。可給筆記本電腦等以往無法通過USB供電進行驅動的設備供電，可實現移動設備的快速充電(縮短充電時間)。
在所連接的兩個設備間進行USBPD專用通信，在供受電協議后，確定相互最佳的供受電電壓和電流。USBPD所需的通信，在新增設的專用線CC線上進行，因此，可與以往的USB數據通信獨立工作。
<術語解說>
*1) USB Type-C標準(Type-C 連接器)
在USB3.1標準中定義的插座(凹端連接器)、插頭(凸端連接器)、連接線的USB連接器標準。與傳統產品不同的是，使用時不分Host端/Device端，連接器形狀也統一為小型且不分正反的形狀。
*2) USB Implementers Forum, Inc.(USB-IF)
1995年成立的推進USB(Universal Serial Bus)標準化的標準團體，進行USB的規格制定與管理等。如今已有超過800家的企業成為會員。
*3) AlternateMode
也可處理視頻信號的控制模式。無需再搭載以往在筆記本電腦等電子設備中必須的視頻專用端子。僅通過USB端子即可進行數據傳輸、供電受電、視頻信號傳輸?shù)，可輕松打造更便利的環境。
編輯：admin 最后修改時間：2017-07-22
