一個器件賣出500億！IGBT國產廠商紛紛加速“上車”
IGBT：功率器件領域最具發展前景的賽道
IGBT (Insulated Gate Bipolar Transistor) ，絕緣柵雙極晶體管，是由BJT(雙極結型晶體管，即三極管）和MOSFET(金屬-氧化物半導體場效應晶體管）兩種結構復合而成的全控型電壓驅動式功率半導體器件。IGBT同時具備MOSFET輸入阻抗高、開關速度快、控制功率小、驅動電路簡單、開關損耗小以及BJT導通電壓低、通態電流大、損耗小的優點。因此,IGBT驅動功率小而飽和壓降低，是一種適合于中、大功率應用的電力電子器件,目前廣泛應用于650-6,500V的中高壓領域，是功率器件領域最具發展前景的賽道。

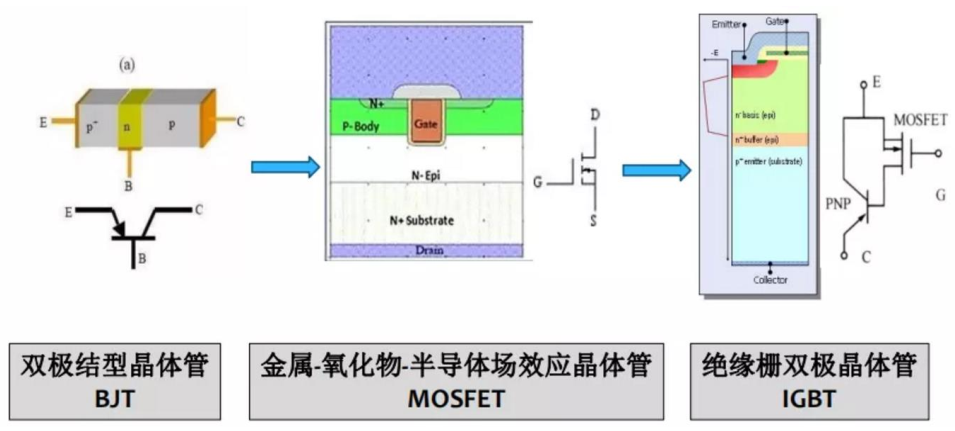

IGBT融合了BJT和MOSFET的結構

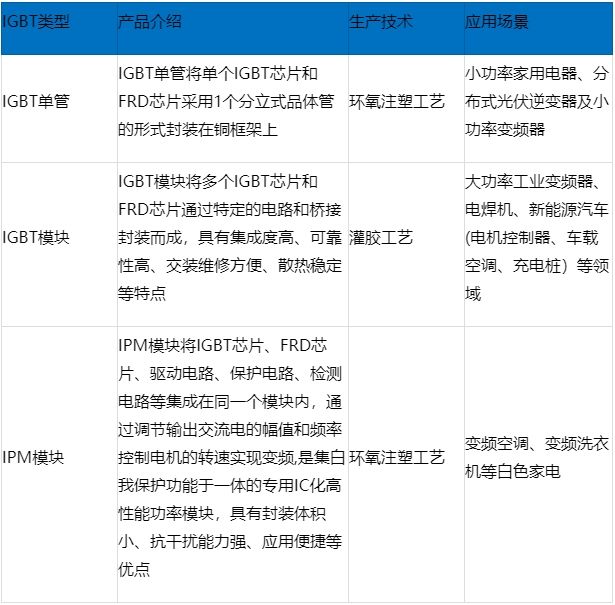

根據生產制造技術和下游應用場景的不同，IGBT 有單管、IGBT 模塊和智能功率模塊 IPM 三種類型。
IGBT 三種類型、特點及下游應用
數據來源：比亞迪微電子招股說明書，宏微科技招股說明書，芯八哥整理

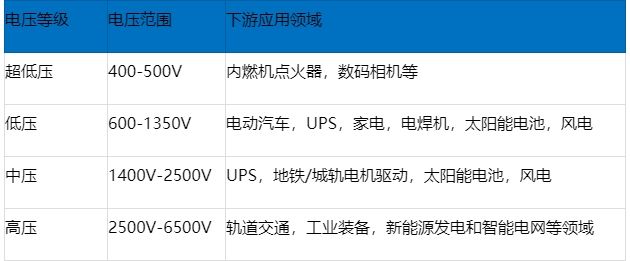

此外，由于下游消費電子、新能源、軌道交通等應用場景不同，所需 IGBT電壓亦有所差異，根據電壓劃分，IGBT 包括超低壓、低壓、中壓和高壓等類型，不用應用領域的需求各所不同。其中新能源汽車、工業控制、家用電器等使用的 IGBT 以中壓為主，而軌道交通、新能源發電和智能電網等對電壓要求較高，主要使用高壓 IGBT 為主。
英飛凌作為全球 IGBT龍頭企業，產品技術已成為本土廠商的對標。截至 2021 年，英飛凌產品已迭代至第七代。其中，第五代與第六代均屬于第四代的優化版（第五代屬于大功率版第四代，第六代屬于高頻版第四代）。 IGBT 器件需要承受高電壓和大電流，對于穩定性、可靠性要求較高。未來， IGBT 會朝著更小尺寸、更大晶圓、更薄厚度發展，并通過成本、功率密度、結溫、可靠性等方面的提升來實現整個芯片技術的進步。此外， IGBT 模塊的未來趨勢也將朝著更高的熱導率材料、更厚的覆銅層、更好的集成散熱功能和更高的可靠性發展。
英飛凌歷代IGBT芯片情況梳理
需求端：下游大市場，IGBT 深度受益

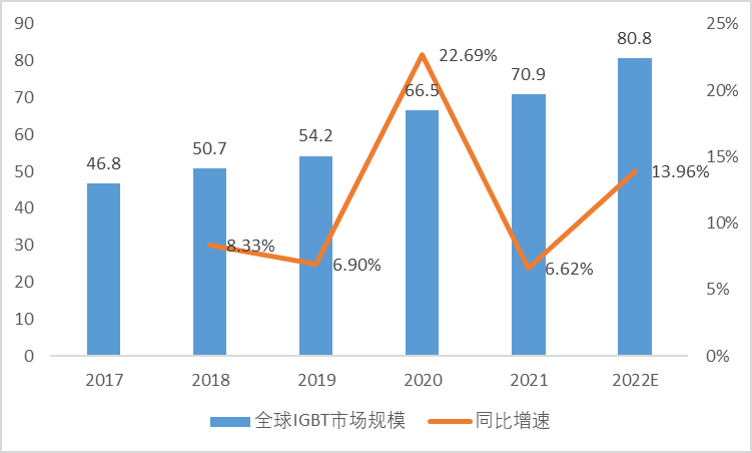

2021 年全球 IGBT 市場規模約70.9 億美元，接近500億元人民幣規模。 2016~2020 年 CAGR 達 14%。中國市場約占全球市場的 40%。
全球 IGBT 市場規模（億美元）

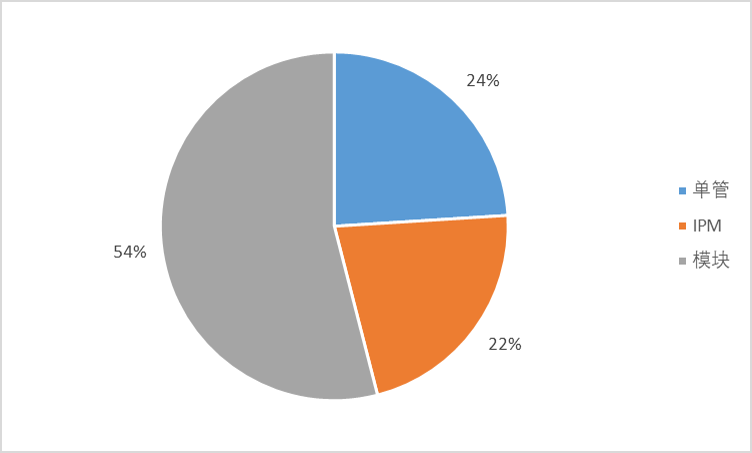

2020 年單管、 IPM、模塊市場規模占比為 24%、 22%、 54%。
IGBT各細分市場規模占比

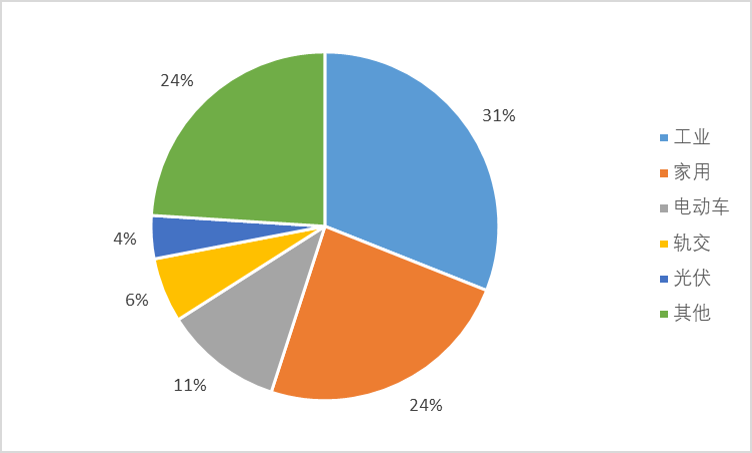

根據 Yole 數據， 2020 年工業、家用、電動車、軌交、光伏、其他行業市場規模占比為 31%、 24%、 9%、 6%、 4%。
IGBT下游應用占比

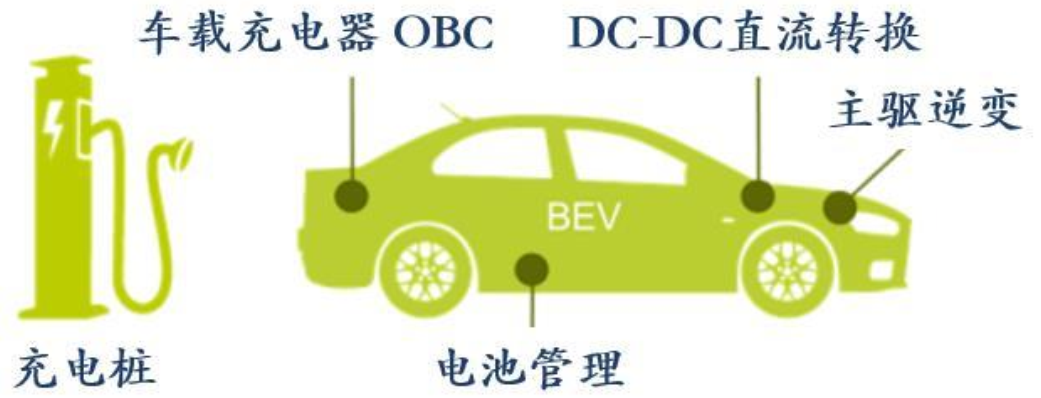

新能源車是 IGBT 的最大增量市場。IGBT 主要應用在新能源車的電機控制系統、熱管理系統、車載充電機，在主逆變器中 IGBT 將高壓電池的直流電轉換為驅動三相電機的交流電，在車載充電機中 IGBT 將 220V 交流電轉換為直流電并為高壓電池充電，在 DC-DC 變換器中 IGBT 將高壓電池輸出的高電壓轉化成低電壓后供汽車低壓供電網絡使用；此外， IGBT 也廣泛應用在 PTC 加熱器、水泵、油泵、空調壓縮機等輔逆變器中，完成小功率 DC-AC 轉換。
IGBT 在新能源汽車應用較為廣泛
圖片來源：意法半導體
根據 Strategy Analytics，純電動車功率半導體單車價值量達 330 美元（折合人民幣 2100 元）。一般 A00 乘用車 IGBT 單車價值量為 800 元，A 級電動車 IGBT 單車價值量為 2000 元。目前部分高端車型采用四驅系統（如理想 one），四驅系統采用兩個電控模塊，估算四驅車型 IGBT 單車價值量達 3200 元，考慮正常年份下IGBT 采購年降的影響，預計新能源車 IGBT 單車價值量維持在 1700元。
2021 年全球新能源車銷量達 650 萬輛，對應 IGBT 市場規模達 111 億元，中國新能源車銷量達 350 萬輛，對應 IGBT 市場規模達 60 億元。假設 2025、 2030 年全球新能源車銷量達 2250 萬輛（滲透率 25%）、 4500 萬輛（滲透率50%），對應 IGBT 市場規模達 383 億元、 765 億元， 2020~2025 年CAGR 達 48%、 2020~2030 年 CAGR 達 31%。
光伏&儲能是 IGBT 第二增量市場。IGBT 是光伏逆變器、儲能逆變器的核心器件，集中式光伏主要采用IGBT 模塊，分部式光伏主要采用 IGBT 單管或模塊（單相一般采用IGBT 單管，三相可選擇 IGBT 單管或模塊）。

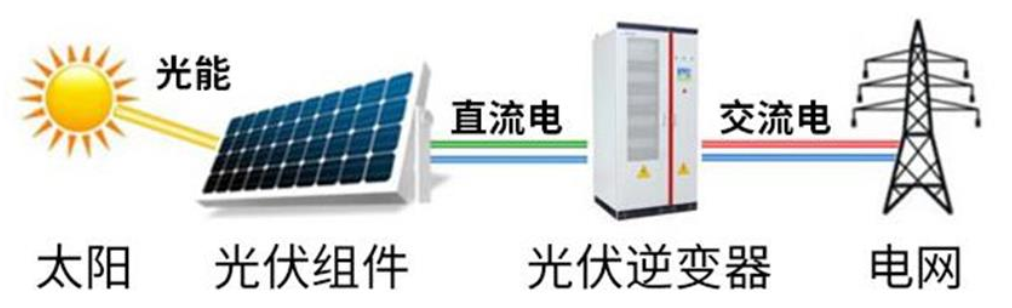

光伏逆變器的作用是將光伏組件產生的直流電逆變成交流電
圖片來源：chinaprecede
光伏的功率半導體單 MW 價值量為 2000~5000 歐元，儲能功率半導體單 MW 價值量為 2500~3500 歐元，估算 IGBT 的單價為 3000 歐元/MW（折合 2100 萬元/GW）。根據固德威、錦浪科技的招股說明書，IGBT 占原材料采購成本的 11%~12%，原材料成本占營業成本的93%~94%，過去三年毛利率平均值為 35%，推算 IGBT 價值量占逆變器市場規模的 7%。
預計 2025、 2030 年光伏&儲能逆變器出貨量達 542、 1650GW，市場規模達 1500、 3999 億元，對應全球光伏&儲能 IGBT 市場規模達108、 280 億元， 2020~2025 年 CAGR 達 30%、 2020~2030 年CAGR 達 25%
白電領域： IGBT 主要應用于變頻空調、變頻冰箱、變頻洗衣機，主要產品為 IPM 和 IGBT 單管。 2020 年中國家用變頻空調出貨量為 8337 萬臺、滲透率為 58%，中國變頻洗衣機銷量達 2627 萬臺、滲透率為 42%，中國變頻冰箱銷量達 2506 萬臺、滲透率為 30%，假設未來每年變頻空調、變頻洗衣機、變頻冰箱滲透率提升 3%，變頻空調單臺 IGBT 價值量為 40 元，變頻冰箱、變頻洗衣機單臺 IGBT 價值量為 10 元，對應 2020、 2025、2030 年中國白電 IGBT 市場規模達 54、 70、 85 億元， 2020~2025 年CAGR 達 5%， 2020~2030 年 CAGR 達 5%？紤]中國空調產量占比達80%、冰箱產量占比達 60%、洗衣機產量占比達 40%，對應 2020、 2025、2030 年全球白電 IGBT 市場規模達 73、 94、 115 億元。
工業及其他領域：工控領域主要應用領域涵蓋變頻器、逆變焊機、 UPS 。2020 年全球 IGBT 市場規模達 67 億美元（折合人民幣459 億元），中國 IGBT 市場規模達 26 億美元（折合人民幣 179 億元），扣除新能源車、光伏儲能、白電領域市場需求，我們估算其他領域（主要包括工業、軌交、電源等領域）全球市場規模達 303 億元、中國市場規模達81 億元，預計未來全球、中國其他領域以 4%、 6%的增速穩健增長，對應2025、 2030 年全球市場規模達 369、 449 億元，中國市場規模達 109、146 億元。
綜上所述，全球IGBT市場將在2025年成為千億級別市場，其中新能源汽車和新能源發電領域貢獻巨大。
供給端：海外巨頭壟斷，國產廠商有所突破

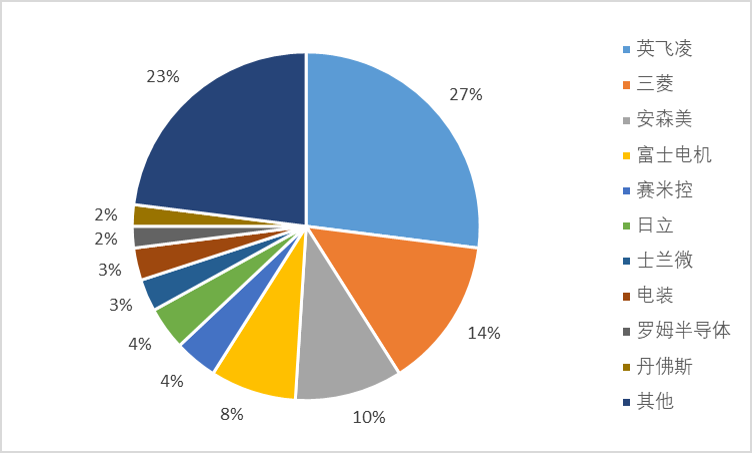

從全球 IGBT 競爭格局來看，行業較為集中， 根據 Yole， 2020 年行業 CR3達 50%，英飛凌是行業絕對龍頭、市占率達 27%。
2020 年全球 IGBT 競爭格局
分產品類型來看：

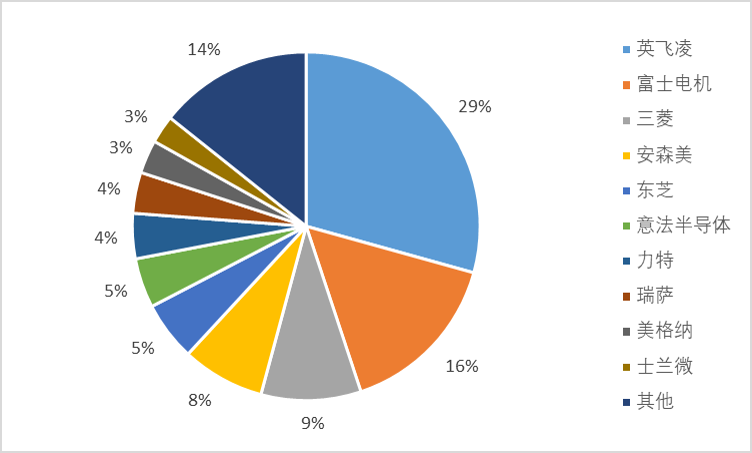

IGBT 單管主要應用于小功率家用電器、分部式光伏逆變器、小功率變頻器，制造工藝為環氧注塑工藝。 2020 年行業 CR3 達 53%，英飛凌是行業絕對龍頭、市占率超 29%，國內士蘭微市占率達 2.6%、位居第十名。
2020 年全球 IGBT 單管市場競爭格局
IPM 模塊應用于白色家電中的變頻空調、變頻洗衣機，制造工藝為環氧注塑工藝。 2020 年行業 CR3 達 62%， 三菱是行業絕對龍頭、市占率達 33%，國內士蘭微市占率達 1.6%、位居第九名，華微電子市占率為 0.9%、位居第十名。
2020 年全球 IPM 模塊市場競爭格局
IGBT 模塊應用于大功率變頻器、電焊機、新能源車、集中式光伏等領域，制造工藝為灌膠工藝。 2020 年行業 CR3 達 58%， 英飛凌是行業絕對龍頭、市占率達 36%，國內斯達半導市占率達 2.8%、位居第六名。
2020 年全球 IGBT 模塊市場競爭格局
國產替代：缺貨+漲價，國產廠商正加速崛起

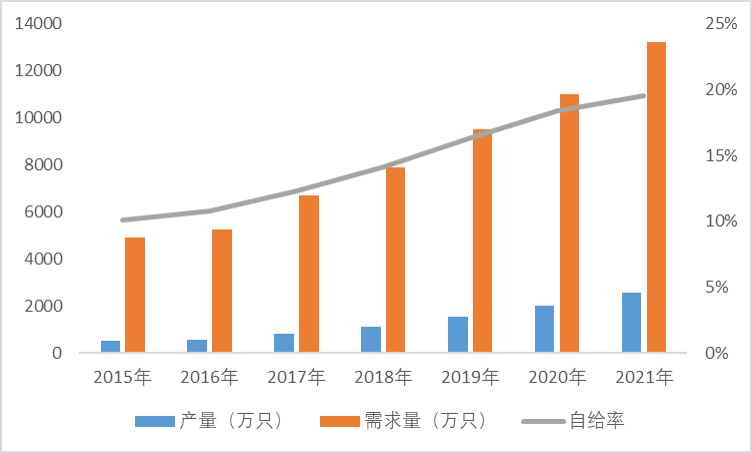

根據 Yole，從產量來看， 2015 年國內自給率為 10%、 2021 年國內自給率僅19%， 行業自給率緩慢提升？紤]海外產品規格更高、預計從市場規模口徑來看國產化率更低。
分行業來看，新能源車國產率較高，光伏國產化率接近于 0。
新能源車：得益于近年來中國新能源車市場蓬勃發展，帶動國內 IGBT 廠商快速成長，新能源車國產化率相較較高， 2019 年比亞迪、斯達市占率達 20%、 17%。2020 年斯達半導生產的汽車級 IGBT 模塊合計配套超過 20 萬套新能源車汽車、市占率達 15%。

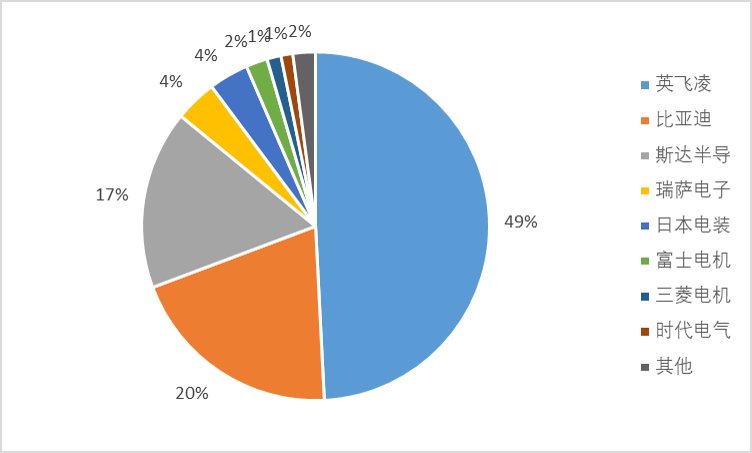

2019 年中國新能源車用 IGBT 競爭格局（配套量口徑）
光伏&儲能： 2020 年國內該領域國產化率接近為 0。 根據固德威 2021 年年報， “IGBT 元器件國內生產商較少，與進口部件相比，產品穩定性、技術指標存在一定差異。目前，國產 IGBT 元器件、IC 半導體的性能穩定性及相關技術指標未能完全滿足公司產品的技術要求，預計短期內不能完全實現進口替代。 ”
工業： 斯達半導是國內工控 IGBT龍頭， 2019、 2020 年斯達工控和電源行業收入達 6、 7 億元， 對應市占率約為 7%、 9%，工控行業國產化率較低。
2020 年以來，需求端得益于新能源車、光伏需求爆發，供給端海外疫情反復限制海外產能， IGBT 供需失衡，海外大廠交期持續上升，價格持續上升。
供不應求的背景下，國產化率進程取決于產能釋放速度， 2022 年國產化率有望達 37%。 從國內 IDM 模式的龍頭 IGBT 產能規劃來看，比亞迪半導、中車時代 2022 年 8 寸晶圓產能均實現翻倍增長， 從國內 Fab 廠（華虹半導、中芯紹興、先進積塔） IGBT 產能規劃來看亦能實現 60%以上成長，從產能數據來看， 估算 2022 年國內產能同增 90%+， 我們估算 2022年國內上市公司 IGBT 收入有望實現翻倍增長，國產率達 37%。
從最新公布的Q2業績表現來看，斯達半導與揚杰科技凈利潤均創下單季度歷史新高。
其中，斯達半導上半年主營業務收入穩步快速增長，產品在新能源汽車、清潔能源、儲能等行業持續快速放量，新能源行業收入占比從2021年的33.48%提升至2022年上半年的47.37%;
揚杰科技也表示，產品在汽車電子、清潔能源等新興應用領域持續快速放量，今年上半年，MOSFET、IGBT、SiC等新品的銷售收入同比增長均超過100%。
時代電氣IGBT二期產能利用率已接近90%，較Q1進一步提升，且良品率已超過80%。
國內四家車規級IGBT廠商對比
行業發展前景：IGBT成香餑餑
趨勢一：IGBT供不應求將持續較長時間
從2020年7月起，整個半導體行業內產品的供給出現不同程度的緊張，到10月前面缺貨問題全面爆發，2021年5月半導體缺貨問題達到最高峰，整個行業供需完全失衡。由于產能的持續緊張, 2021年IGBT產品貨期也持續拉長，且在Q3仍未出現緩解的現象。英飛凌、安森美和Microsemi部分IGBT產品的貨期已經延長至39-52周，價格也持續在上漲，雖然市場預測2022年供需缺口將會緩解，但英飛凌表示，IGBT的供需缺口可能在2023才會緩解。
趨勢二：IGBT國產化進度加快
隨著全球制造業向中國轉移，中國已逐漸成為全球最大的IGBT市場。在強大的市場需求驅動下，一批具備IGBT相關經驗的海外華人歸國投身IGBT行業。與此同時，中國政府陸續出臺相關政策鼓勵I(lǐng)GBT行業發展，刺激IGBT企業攻克卡脖子難題。在產業政策和市場需求的強大驅動下，IGBT國產化進程加速。從國產替代的進程來看，中車時代電氣全面掌握了晶閘管、整流管、IGCT、IGBT、SiC器件及功率組件等功率半導體產品技術，在高鐵IGBT等重點領域具備了扎實的實力。斯達半導擁有第七代IGBT技術，全面應用在車載、光伏、風電、工控和家電中，且基于第七代IGBT技術的車規芯片研發成功，預計與2022年開始批量供貨。其他公司在工控、光伏和風電等領域的國產替代化進度尚可，但在新能源汽車等高端領域的進度相對緩慢。
趨勢三：車規級IGBT有望成為最大下游市場
隨著《新能源汽車產業發展規劃(2021-2035年)》的發布，新能源汽車已成為全球汽車產業轉型的主要方向和促進世界經濟持續增長的重要引擎，全球及中國新能源汽車銷量持續走高。在雙碳背景下，新能源汽車替代傳統燃油車已是大勢所趨，未來新能源汽車的銷量有望進一步大幅增加。新能源汽車是中國IGBT下游最大的需求方，占比達到約31%，因此，車規級IGBT極有可能成為IGBT最大的下游市場。中國車規級IGBT行業集中度極高，CR4高達84.4%，CR2高達76.2%，前10家供應商僅3家為國產品牌，英飛凌一家獨占58.2%的市場份額，比亞迪半導體是中國市場上最有能力挑戰英飛凌的本土廠商，但是市場份額僅占18%，本土IGBT龍頭廠商斯達半導在車規級IGBT進展較慢, 市占率僅為1.6%，車規級IGBT國產化空間巨大。
編輯：ZQY 最后修改時間：2022-08-04
