2023-2029年磁傳感器芯片行業細分市場分析
磁傳感器芯片行業下游細分市場應用領域研究及技術趨勢預測
1.磁傳感器芯片行業發展概況：磁傳感器芯片是指將磁場、電流、應力應變、溫度、光等因素作用下引起敏感元件磁性能的變化轉換成電信號，以此來檢測相應物理量的一種器件，應用于磁傳感器以及各類電子控制系統模組中。
磁傳感器芯片按照技術可劃分為霍爾效應（Hall Effect）、磁阻效應（xMR）（包括各向異性磁阻效應（AMR）、巨磁阻效應（GMR）和 隧道磁阻效應（TMR））。其中，霍爾效應是指當電流通過磁場中的霍爾元件時，磁場會對霍爾元件中的電子產生垂直于電子運動方向的作用力，使得在垂直導體與磁感線方向正負電荷聚集，形成霍爾電壓，來探測目標的運動狀態變化；磁阻效應是指通以電流的半導體材料的電阻值隨外加磁場變化而變化的現象。霍爾效應技術產品由于具備無觸點、功耗小、結構牢固、壽命長等優點，已成為目前市場上最主要的產品，市場份額接近 70%。磁阻技術產品具備高精度、高靈敏度、低功耗等特點，主要用于消費電子領域包括電腦硬盤磁盤的控制頭、手機的地磁檢測以及高精度小體積的電流檢測應用。而在汽車電子領域，由于霍爾效應技術產品精度基本滿足了汽車電子絕大部分的使用場景，其檢測量程、可靠性和抗干擾能力等遠強于其他技術路線，而在功耗方面作為車載使用不及消費電子敏感，在成本方面是各種磁傳感方案中的最低選擇，因此汽車磁傳感器芯片產品在目前以及可預見的將來仍然以霍爾效應技術類型為主。根據不同類型功能的需求，磁傳感器可分為速度傳感器、位置傳感器、電流傳感器、電子羅盤等。速度傳感器主要用于檢測速度和方向，通過檢測轉動的部件產生的磁場強弱變化來測量速度和方向，主要用于汽車領域，包括凸輪軸、曲軸、變速箱和輪速（ABS 防抱死制動系統）。位置傳感器主要包括線性位置和開關位置類型，其中線性位置傳感器主要用于感應線性或旋轉運動，且傳感器輸出電壓與外部磁場的強弱通常成線性關系，在汽車電子、工業領域中得到廣泛應用；開關位置傳感器通過外部磁場的強弱控制輸出端的導通或關斷，并可以配合速度、方向檢測組合成解決方案，覆蓋多種應用領域。電流傳感器可以通過檢測通電電流線周圍產生的磁場，進而檢測電流量，廣泛應用于汽車、工業、消費等領域。電子羅盤是利用地磁場來定北極的一種方法，廣泛應用于航空、航天、機器人、航海、車輛自主導航等領域。
目前，位置傳感器（包括線性位置和開關位置等）應用場景最為廣泛，在 2021 年應用規模最大，占磁傳感器整體市場規模 50%以上，預計未來五年年均復合增長率為 9%；速度傳感器和電流傳感器的市場規模也將隨著各類應用場景的增加，在未來五年保持一定增速。
2.磁傳感器行業下游細分市場應用分析：
2016 年磁傳感器全球市場規模為 16.40 億美元，2021 年為 26.00 億美元，預計 2027 年將達到 45.00 億美元，復合年均增長率為9.61%。從下游應用來看，磁傳感器主要應用在汽車電子、工業及消費等領域。在汽車電子領域，位置傳感器、速度傳感器等主要用于動力、車身、座艙、底盤和安全系統，以提升汽車的整體控制能力；在工業領域，基于“工業 4.0”的快速發展，位置傳感器和電流傳感器等磁傳感器被廣泛用于智能機械設備中電機的控制優化，提高工業效率；在消費領域，伴隨家居家電、可穿戴設備的智能化趨勢及其他消費電子產品的快速迭代升級，磁傳感器在消費家電領域的應用需求也在逐漸增加。

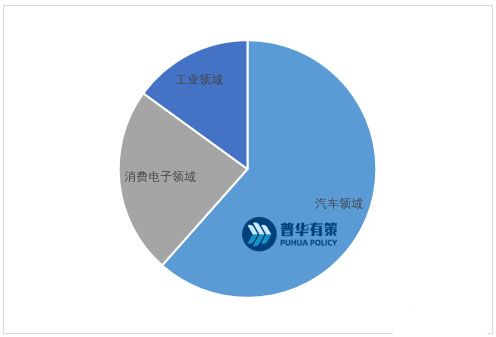

2022年磁傳感器下游應用領域市場結構分析
資料來源：普華有策
3.磁傳感器芯片技術未來發展趨勢
從磁傳感器產業來看，磁傳感器芯片主導了磁傳感器的發展趨勢。磁傳感器芯片技術呈現出以下發展趨勢：
①集成化、智能化：將敏感元件、信號處理電路和帶總線接口的微處理器組合成一個整體并封裝在一個外殼中，可以有效節約芯片體積、降低產品成本；
②3D 三維化：目前市場上霍爾傳感器芯片普遍采用的是水平型霍爾器件，其只能檢測垂直于霍爾傳感器芯片表面的磁場，而例如汽車、工業等領域則需要能夠檢測三維磁場的霍爾傳感器芯片。以位置傳感器為例，3D磁性位置傳感器芯片能夠在惡劣嘈雜的環境和更廣的溫度范圍下準確、安全地測量絕對位置；
③高靈敏度：隨著對磁場探測精度的要求越來越高，需要霍爾傳感器能夠檢測比較微弱的磁場以及磁場的細微變化，因此就需要進一步提高霍爾傳感器的靈敏度。
