新唐代理商:基于多路CAN FD的應用和實現
CAN FD 技術是汽車、工業領域中最先進的網絡通訊技術之一,它是先進的控制器局域網 (CAN) 協議擴展。根據新唐代理商了解到,相比CAN,CAN FD接口技術在以下兩方面有顯著的性能提升:
1. 傳輸速率的提升;CAN最大傳輸速率為1 Mbps,而CAN FD最大傳輸速率可到12 Mbps;
2.傳輸負載能力的提升;CAN每幀傳輸8 Bytes,而 CAN FD每幀傳輸64 Bytes。
此外,CAN FD在硬件協議端也對CAN接口做了一些兼容和擴展優化處理,在這里不做詳細展開。基于CAN FD接口優越的性能,應用需求日益增多,替代CAN成為一種產品趨勢。

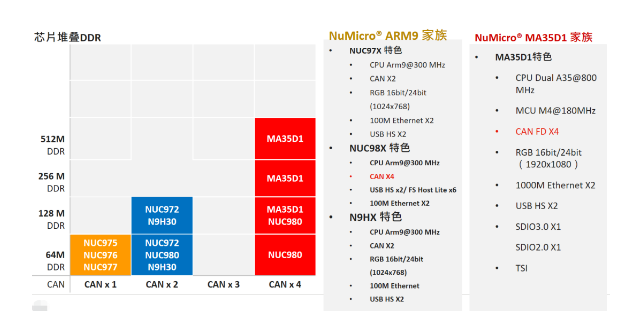

根據新唐代理商介紹,新唐全新推出一系列帶CAN FD接口的MCU/MPU產品,最高可支持到4路接口(如下圖):

我們發現,在工業應用中,產品需要更多的CAN FD接口來傳遞數據通訊,如直流充電樁、工業接口轉換器等。下面結合CAN FD的實際應用,介紹幾個用戶成功案例:
應用一:

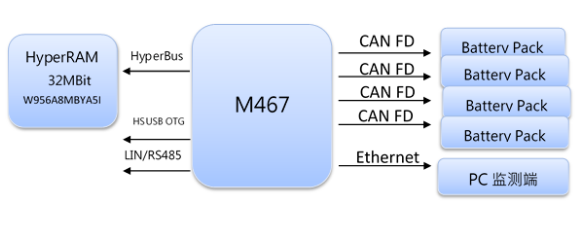

新能源儲能項目:M467 芯片通過CAN FD接口與幾個相同的電池包通訊,來獲取電池包數據。該應用中,使用到4路的CAN FD接口,實際速率要求達到穩定5Mbps以上,并且通過新唐特有的HyperBus外擴HyperRam(相比較SRAM,更低功耗,更低成本)來保存臨時數據,再通過以太網口傳遞數據給監測端做數據的處理。

應用二:
工業CAN接口轉換器:通過M463 系列來轉換CAN和 UART協議數據,通過2 CAN FD接口快速收發數據,通過RX/TX 16 Bytes FIFO的UART來保障數據傳遞的及時和穩定性。M463還有HS USB2.0接口,并且不用外置高速USB PHY,節省客戶的BOM成本。

應用三:
在直流充電樁中,新唐M467/MA35D1系列芯片系列也嶄露頭角。
M467系列芯片不僅帶4 CAN FD接口,還具有1024 KBytes Zero-Wait eFlash,具有512 Kbytes Ram、多達3個ADC硬件28個通道、百兆的Ethernet、HS USB OTG,并且具備單獨的KeyStore安全硬件IP——內置獨立的OTP、Flash、Ram區域,用于保存不同安全級別秘鑰。同時,它還具備多種豐富的接口,以及從LQFP64到LQFP176多種封裝可供選擇 。

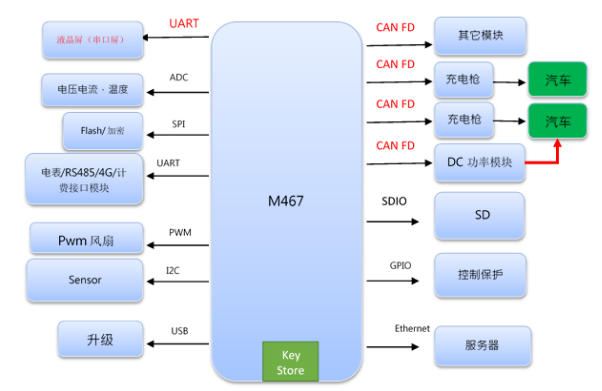

在如下圖的M467 系列芯片的直流樁應用中,芯片通過UART與屏幕進行通訊,作為顯示和操作控制。其它功能如計費、通訊、保護和汽車CAN FD通訊等,都是依靠M467單芯片完成。

當然,新唐科技也可以用MA35D1系列作為直流充電樁單芯片的解決方案。MA35D1系列具備64位雙A35的MPU內核,主頻最高可達800 MHz,并且還具備一顆180 MHz的M4 MCU作為實時性任務的處理器;芯片內部堆疊最高到512 Mbytes的DDR3;具備新唐獨有的TSI(Trusted Secure Island )——用于安全加密及秘鑰保存;支持RGB輸出,支持屏幕最高可到1920x1080分辨率;支持圖形圖像的解碼和加速;最多可以支持到2個GigaEthernet接口;還有其它豐富的高速接口,以及LQFP216、BGA312、BGA364三種封裝可選擇。

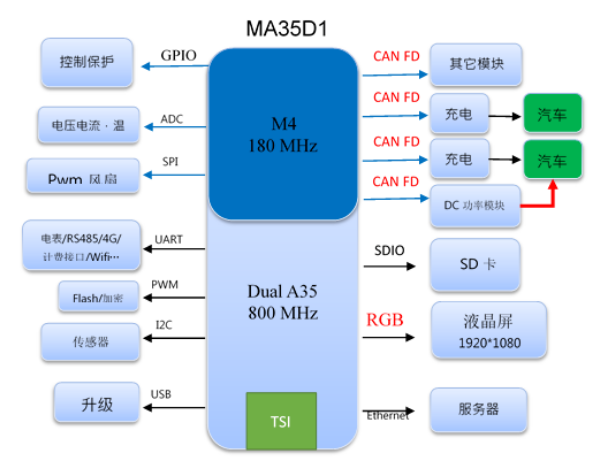

如下圖,此方案通過MA35D1片內的M4 MCU來完成高實時性的任務,如電壓電流溫度的監測和保護、與汽車和直流電源模塊的CAN FD通訊,通過MA35D1片內的雙核A35來完成高性能如Linux系統、大屏幕的顯示、網絡通訊、計費和加密等功能。

從以上新唐代理商介紹的幾個成功案例中可以看到,新唐系列CAN FD芯片的高集成性和高穩定性,已經被廣大工業制造廠家認可。用戶可以到在穎特新官網查詢相關芯片文檔,選購相應的開發板進行測試。

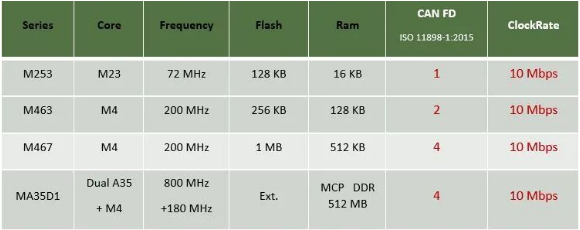

最后新唐代理商再向大家系統性的展示新唐科技CAN/CAN FD全系列芯片產品,歡迎大家選型購買:

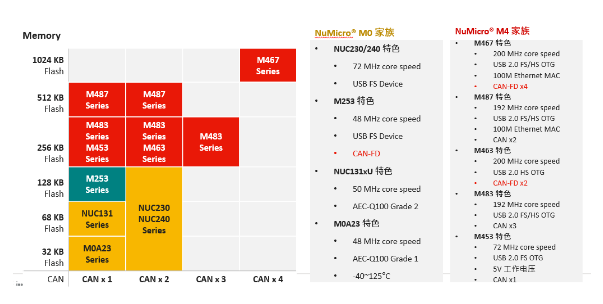

MCU系列產品:

MPU系列產品:
