新唐科技推出符合Qi標準5W無線充電TX端方案

關鍵字：新唐代理商無線充方案 Qi 作者：admin 來源:不詳發布時間：2018-01-26 瀏覽：64

【方案介紹】

新唐推出的無線充電方案符合無線充電聯盟 (WPC) Qi 標準，主控芯片 Mini55 采用 32 位的 ARM® Cortex®-M0 為內核，內嵌豐富外設資源，可靈活增添功能，具備高性能、低功耗的優點。本方案實現 Qi 標準的所有功能，兼容符合 Qi 標準的接收器，并具智能管理無線電源傳輸。為了提高用戶體驗的滿意度，增加動態功率調整功能，當輸入功率不足時，也能保證充電。同時，還添加了金屬異物檢測功能，確保充電過程安全。

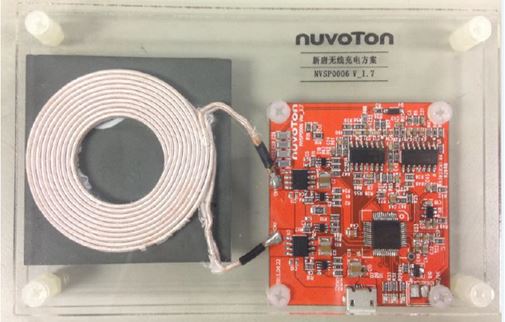

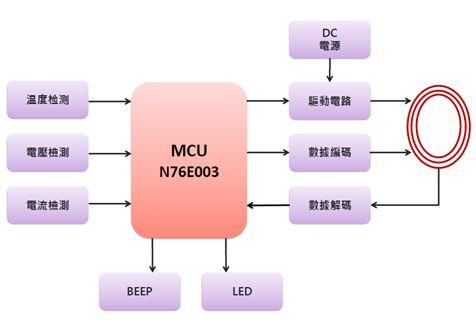

系統示意圖：

【方案特色】

• 符合 Qi V1.1.2 A11 標準。

• 5V 供電，動態輸入功率調整，適合筆記本、電腦等USB驅動供電。

• 具有金屬異物檢測功能 (FOD) 、過溫與限流等保護功能，確保使用者安全。

• 具有 LED 燈顯示充電狀態和故障狀態。

【規格說明】

為了提高使用者體驗的滿意度，增加了動態功率調整功能，當輸入功率不足時，也能保證充電。本方案實現 Qi 標準的所有功能，相容符合 Qi 標準的接收器，并智慧管理無線電源傳輸。同時，還添加了金屬異物檢測功能，確保使用者充電過程的安全。

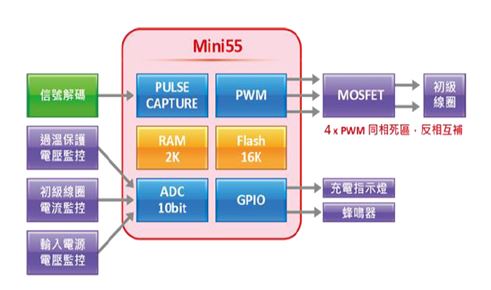

本方案采用 5V 供電，適用于無線充電發射端，主控芯片 Mini55 通過解碼接收端發送的信號，調整脈寬調制信號的頻率，控制諧振電路之諧振頻率改變充電電流，從而滿足發射端的要求。

Mini55 主控芯片運行頻率可達 48Mhz ，內建 3 路 16 位元脈寬調制發生器，提供 6 路脈寬調制輸出或 3 對互補的脈寬調制輸出，10 位元類比數位轉換器，轉換速率達 500KSPS 。NTC3703 是 V3.3 穩壓器芯片，提供誤差不大于 2% 的參考電壓，大幅提升 ADC 檢測的精度。
