8051基礎之復位電路
RESET/Vpd作復位信號復用腳，當8051通電，時鐘電路開始工作，在RESET引腳上出現24個時鐘周期以上的高電平，系統即初始復位。初始化后，程序計數器PC指向0000H，P0-P3輸出口全部為高電平。RESET由高電平下降為低電平后，系統即從0000H地址開始執行程序。
8051的復位方式可以是自動復位(VCC一上電時是通的，待穩定后電容就斷開了直流電，RESET為低，此即典型的電阻電容式復位電路)，也可以是手動復位(按鍵后電容充電，RESET為高，松開后，電容放電，直到RESET為低)，見上圖。此外，RESET/Vpd還是一復用腳，Vcc掉電其間，此腳可接上備用電源，以保證單片機內部RAM的數據不丟失。
有的方案需要專門的復位芯片來控制主芯片，如主芯片沒有按時發特定方波給復位芯片，復位芯片檢測到此后認為主芯片已死，強制控制主芯片復位，避免死機。

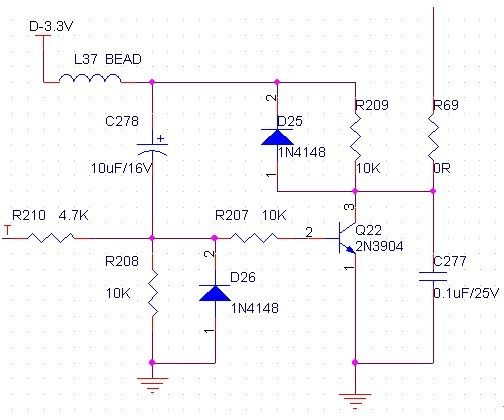

補充：對于自己使用的DVP-C3的設計的復位電路，低到高有效，圖和說明如下：
右上端的輸出即是連接到RESET腳，一上電時，電容不起作用，D3.3V將Q22導通，從而將RESET拉低輸出;當一段時間的等待初始化完畢后，C278充滿隔斷直流電，Q22截止，RESET輸出為高，即復位完畢開始工作了。需要注意的是：C278的大小直接決定充放電時間，也即從低到高的時間長度。如果太短，主芯片電壓不穩時，就復位完畢開始工作時會出現死機現象，所以適當改大電容，讓芯片電源有足夠的時間穩定后，復位完畢再工作可有效減少死機。
對于二極管的作用，是為了斷電后加速RESET腳放電，以免在快速開關機時前后操作相互影響，原理是斷電后RESET腳上電流從D25直接輸出到地，而不是流經R209，因?yàn)槎䴓O管有壓降，所以起到加速放電的作用。
