防雷元器件的基礎知識
本文介紹了瞬態抑制二極管（TVS）、玻璃放電管、 壓敏電阻、陶瓷氣體放電管、半導體放電管、自恢復保險絲等元器件的工作原理、參數及應用。
瞬態抑制二極管（TVS）
TVS瞬態電壓抑制器（Transient Voltage Suppressor）的簡稱 .
工作原理：
并聯于線路中，在正常工作狀況下，TVS 二極管對受保護線路呈現高阻抗狀態，當線路工作電壓超過，它能以pS級的速度把過高的電壓限制在一個安全范圍之內，從而起到保護后面電路的作用。當這瞬間電流通過之后，TVS又回復到高阻抗之狀態
特性：
優點:
1.響應速度最快（為ps級）
2.擊穿電壓有從5V～600V的系列值
3. 瞬態功率從400W至30,000W
4.鉗制電壓比較準確
缺點:
1.結電容比較大
2.沖擊電流小
參數：
①反向斷態電壓VRWM：表示TVS管不導通的最高電壓，在這個電壓下只有很小的反向漏電流IR。
②擊穿電壓VBR：TVS管通過規定的測試電流IT時的電壓，這是表示TVS管導通的標志電壓（TVS管的擊穿電壓有±5%的誤差范圍）。
③脈沖峰值電流IPP：TVS管允許通過的8/20μs波的最大峰值電流
④最大箝位電壓VC：TVS管流過峰值電流IPP時所呈現的電壓
選型：
1. 最大箝位電壓VC<=被保護設備最大的安全電壓
2. 反向工作電壓（反向斷態電壓）>線路正常工作電壓
3. 交流電壓只能用雙向TVS

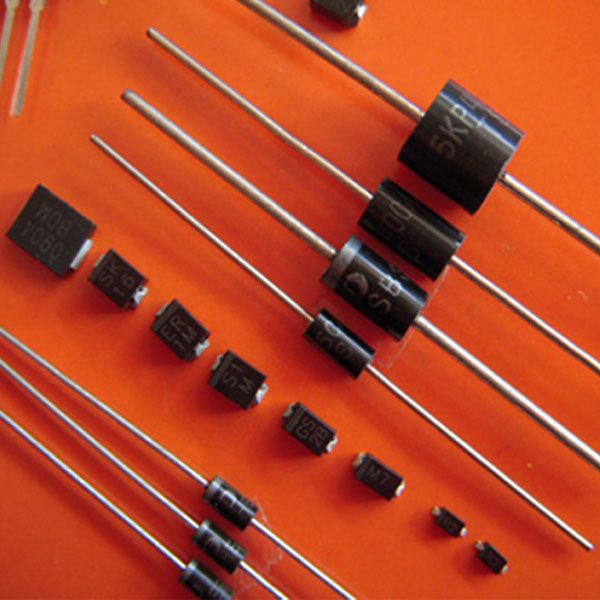

分類（功率大小）：
貼片型 ： SMAJ、P4SMAJ(400W),SMBJ、P6SMBJ(600W),SMCJ、SMDJ、1.5SMCJ(1500W) 5.0SMDJ(5000W)
軸向引線：P4KE(400W),SA(500W),P6KE(600W),1.5KE(1.5kW),3KP(3kW)5KP(5kW) 15KP(15KW) 20KP(20KW
低電容 ： (CCD) SAC(500W,50 Pf),LCE(1.5kW,100 pF)
應用：
廣泛應用在半導體及敏感的電子零件過電壓、ESD保護上，主要包括：消費類產品、工業產品、通訊、電腦、汽車、電源供應品、信號線路保護及軍事、航天航空導航系統及控制系統上;
竟爭對手：
高檔：Onsemi GS 摩托羅拉
中檔：Gd 麗正 強茂(PEC) 固得 臺半
低檔：飛達(FD) 銀河 星河 康比 茂龍(ML)
封裝及包裝數量
SA P6KE 3K DO-15
1.5KE 1.25K DO-201AD
P4KE 5K DO-41
SMAJ 1.8K/7.5K DO-214AC
SMBJ 0.5K/3K DO-214AA
SMCJ SMDJ 0.5K/3K DO-214AB
3KP 0.4K P-600
玻璃放電管
工作原理
玻璃放電管由封裝在充滿惰性氣體的玻璃管中相隔一定距離的兩個電極組成。中間所充的氣體主要是氖或氬, 并保持一定壓力。當其兩端電壓低于放電電壓時，氣體放電管是一個絕緣體(電阻Riso>100M？)。當其兩端電壓升高到大于放電電壓時，產生弧光放電，氣體電離放電后由高阻抗轉為低阻抗, 使其兩端電壓迅速降低。玻璃放電管受到瞬態高能量沖擊時，它能以10-9秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗ㄟ^高達千安量級的浪涌電流。
特性：
它有陶瓷氣體放電管和半導體過壓保護器的優點：
優點：絕緣電阻高（≥108Ω）,極間電容小（≤0.8pF）、放電電流較大（最大達3 kA）、雙向對稱性、反應速度快,導通后電壓較低，此外還有直流擊穿電壓高（最高達5000V）、體積小、壽命長。
缺點：是直流擊穿電壓分散性較大（±20%）。按它的8/20μs波脈沖放電電流IPP的大小分為YP、YS、YA三個系列。
使用方法：
①玻璃放電管既可以用作電源電路的保護，也可以用作信號電路的保護；既可以用作共模保護，也可以用作差模保護。但只能用在浪涌電流不大于3kA的地方。
②直流擊穿電壓VS的選擇：直流擊穿電壓VS的最小值應大于可能出現的最高電源峰值電壓或最高信號電壓。
③在有可能出現續流的地方（如電源電路）使用時，必須串聯限流電阻或自恢復保險絲，防止玻璃放電管擊穿后長時間導通而損壞。
分類：
按8/20μs波通流容量分為三個系列：
BK3/YP（0.5A）
BK2/YS （1KA）
BK1/YA （3KA）
國際通用的色環對照
0---黑色
1---棕色
2---紅色
3---橙色
4---黃色
5---綠色
6---藍色
7---紫色
8---灰色
9---白色
應用：
BK微型放電管（Surge Absorber）是20世紀90年代末跨世紀的產品，該產品一經問世，立即受到世界許多國家的矚目，它廣泛應用于供電、數據、信息接收、醫療器械、通訊、消費類產品，高頻電路、3G通訊產品、通訊基站設備及其他靜電通訊及家電等系列產品，并在許多國家取得專利。
a、用于供電（YA或YS系列）
b、用于數據傳遞裝置（YA或YS系列）
c、天線裝置或天線/信號電路包括可動部件 （YS或YP系列）
d、抗靜電裝置（YS和YP系列）
e、多種醫療器械（YA、YS或YP系列）
