什么是吸收電容器？吸收電容在電路中作用有哪些？
吸收電容在電路中起的作用類似于低通濾波器，可以吸收掉尖峰電壓。通常用在有絕緣柵雙極型晶體管（IGBT），消除由于母排的雜散電感引起的尖峰電壓，避免絕緣柵雙極型晶體管的損壞。
一、什么是吸收電容器

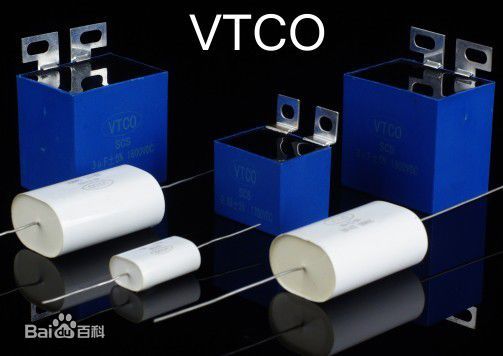

吸收電容器為雙面金屬化膜內串結構、特別的內部設計和端面噴金技術，使電容具低感抗，多條引線設計，可承受更高紋波電流，高du/dv以及高過壓能力。用于各類IGBT緩沖線路突波吸收，各類高頻諧振線路。
電容結構: 雙層金屬化膜，內部串聯結構
封裝: 阻燃塑膠外殼，環氧樹脂封裝，符合(UL94V-0 )標準.
應用: 適合于各種IGBT保護。
二、吸收電容在電路中的應用
母線電感以及緩沖電路及其元件內部的雜散電感，對IGBT 電路尤其是大功率IGBT電路，有極大的影響。因此，希望它愈小愈好。要減小這些電感，需從多方面入手。第一，直流母線要盡量地短；第二，緩沖電路要盡可能地貼近模塊；第三，選用 低電感的聚丙烯無極電容，與IGBT 相匹配的快速緩沖二極管， 以及無感泄放電阻；第四，其它有效措施。目前，緩沖電路的制作工藝也有多種方式：有用分立件連接的；有通過印制版連接的；更有用緩沖電容模塊直接安裝在 IGBT 模塊上的。顯然，最后一種方式因符合上述第二、第三種降感措施，因而緩沖效果最好，能最大限度地保護IGBT 安全運行。
在我們的生活當中電容器這樣的物品可以說是無處不在，對我們的生活帶來了很多幫助，雖然在平時的生活中，我們接觸電容器并不是很多，但是我們所使用的很多常用物品里都有電容器的存在，只是我們并不知情，那么以吸收電容來說，這樣的電容器對我們的生活到底有什么影響和作用呢？
首先我們要知道什么是吸引電容，其實和很多其他的電容器一樣，吸收電容在電路當中的作用也是過濾較為尖峰的電壓來保證我們的用電安全，簡單的來說就是一種低通濾波器。很多時候一些晶體管必須需要吸收電容來保證其安全工作。
那么吸收電容和我們平時接觸的一些電容器到底有什么不同呢？它又有什么不一樣的結構特點呢？吸引電容為了可以保證過濾電流的有效性，所以在結構方面次啊用了雙層的金屬化膜，這樣過濾效果也會更加明顯，內部也是采用比較安全的串聯結構，大大提高了過濾電流的工作能力。而吸引電容的外部一般則是采用塑膠的外殼，大家都知道塑膠是一種很好的絕緣體，對于經常要和電流打交道的電容器來說是非常好的保護材料，優質的代理商所選用的吸引電容還會采用環氧樹脂來進行封裝，這樣不但可以有效保護電容器的內部，還可以更好的提高吸收電容的使用壽命。
很多經常和電容器打交道的人會比較吸收電容的尺寸情況到底如何，畢竟即便是質量再好，如果對于一些工作當中無法使用到的話那么這樣的電容器是很不實用的。吸收電容在這邊就占據了非常大的優勢，因為它的尺寸適用于各種IGBT保護。所以在很多工程當中我們經？梢园l現吸收電容的身影，畢竟它在這方面是有能力還是相當強。
在我們的生活當中，電容器還是存在很多種類的。吸收電容通過有效的阻流工作大大降低了我們生活當中存在的一些用電風險。在我們生活當中可以說是有非常重要的作用。
