BGA封裝：優缺點解析與未來展望
在電子行業中，封裝技術對半導體器件的性能、可靠性和成本具有重要影響。近年來，隨著電子產品趨向于小型化、輕薄化和高性能化，BGA（Ball Grid Array，球柵陣列）封裝技術應運而生。穎特新將詳細介紹BGA封裝的優缺點，并展望其未來發展。

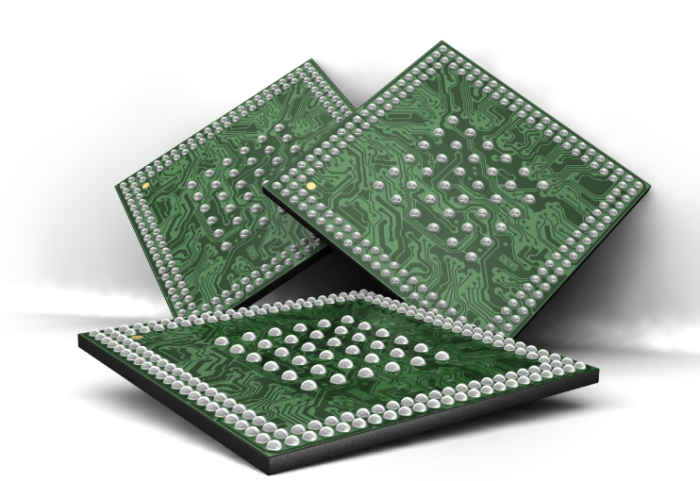

一、BGA封裝概述
BGA封裝是一種表面貼裝型封裝技術，通過焊球連接芯片與電路板，實現信號傳輸。相較于傳統的QFP（Quad Flat Package，四面平板封裝）技術，BGA封裝具有更高的I/O（輸入/輸出）密度，且受到熱膨脹系數差異引起的應力較小，從而提高了器件的穩定性和可靠性。
二、BGA封裝優點
1.高I/O密度：BGA封裝利用了芯片背面空間，實現了更高的引腳密度；同時采用區域布局設計，進一步提高了I/O密度，滿足了高性能電子產品的需求。
2.良好的散熱性能：由于BGA封裝采用焊球連接，具有較低的熱阻和較大的散熱面積，從而提高了散熱效果。
3.高可靠性：BGA封裝減小了因熱膨脹系數差異引起的應力，降低了翹曲和開裂風險；同時，由于焊球間距較大，避免了錫瘤現象，進一步提升了可靠性。
4.自對準能力：在回流焊過程中，BGA封裝可以自動對準與電路板上的焊盤，簡化了生產工藝，提高了流水線效率。
三、BGA封裝缺點
1.檢測困難：由于焊球位于芯片底部，傳統的光學檢查方法無法有效檢測到焊接質量；必須采用X射線檢測等設備，增加了檢測成本和時間。
2.修復難度高：若出現焊接問題，需要重新拆裝BGA封裝器件，這一過程技術要求高且存在一定風險。
3.生產成本相對較高：與QFP封裝相比，BGA封裝的材料、生產和檢測成本較高。
四、未來展望
盡管BGA封裝存在一定的缺陷，但隨著電子行業對小型化、高性能器件需求的持續增長，BGA封裝仍具有廣闊的發展前景。為克服缺點，相關企業正致力于研究新型BGA封裝技術，包括：提高焊球連接可靠性、采用更易檢測及修復的設計等。同時，隨著先進制造設備的不斷創新，BGA封裝的生產成本有望逐漸降低。
總結
BGA封裝憑借其高I/O密度、良好的散熱性能、高可靠性和自對準能力在電子行業中得到了廣泛應用。然而，檢測困難、修復難度高以及生產成本相對較高等缺點也為其發展帶來挑戰。未來，通過技術創新和先進制造設備的應用，BGA封裝有望進一步優化，滿足電子產品對于尺寸、性能和可靠性方面的追求。
